轻载力学测试场景对设备的力值分辨率、运行稳定性与操作灵活性要求尤为严格，Chatillon TCM-100电动测力台作为AMETEKTCM系列中专注轻载测试的代表型号，凭借500N量程与高精度测控能力，广泛应用于电子元件检测、医疗耗材测试等领域。Chatillon TCM-100电动测力台的核心优势在于轻载适配的应变传感技术与模块化设计，目前针对其测试原理的细节拆解、性能参数的深度解读及场景适配逻辑的系统分析较为匮乏。本文参考AMETEK《TCMSeriesOperationManual》与lloydforce.com发布的技术规格，从Chatillon TCM-100电动测力台的专属测试原理、核心性能参数、轻载场景适配策略三个维度展开，为设备精准选型与高效应用提供技术参考。​Chatillon TCM-100电动测力台是一款紧凑型测试设备，最大承载力为500 N，主要用于材料强度测试、质量控制及实验室研究等领域。其核心特点包括：



Chatillon TCM-100电动测力台以“轻载应变传感-高速信号捕获-柔性驱动控制”为核心测试原理，针对500N以内轻载场景优化技术链路，细节设计严格遵循AMETEK轻载测力设备标准。​

轻载优化的应变传感机制。Chatillon TCM-100电动测力台标配ChatillonDF系列数字测力计，其中DFS3系列传感器采用高精度箔式应变片，通过半桥组桥方式粘贴于钛合金弹性体（较钢材弹性形变灵敏度提升40%）。当被测力作用时，应变片电阻变化经惠斯通电桥转换为0-10mV电压信号，内置的温度补偿芯片可抵消10℃-40℃环境温差影响，在23℃标准环境下，Chatillon TCM-100电动测力台的零点漂移控制在±0.02%FS/小时以内。某计量实验室校准数据显示，搭配DFS3传感器的TCM-100在100N力值点的重复测量偏差仅±0.05N，精度表现较为出色。​

具体规格	备注说明
最大负载：110lbf（500N）	参考同品牌LTCM-100型号参数，适配微型部件低负载测试需求
测量精度：优于±0.5%满量程（FS）	符合工业级力学测试计量标准，保障微小力值测量可靠性
测试速度：5~500mm/min（连续可调）	低速适配精密测试，高速提升常规检测效率，覆盖多场景速率需求
有效行程：380mm	长行程设计，适配需大位移测试的小型弹性元件、连接器等样品
力分辨率：≤0.05N	高精度力值感知，可捕捉微型电子元件装配过程中的细微力变化
温度适应范围：10℃~40℃	兼容常规实验室及车间环境温度，无需额外温控设备
驱动系统：直流伺服电机	运行平稳无振动，确保力值与位移控制的精准度，延长设备使用寿命
力传感器类型：内置高精度应变式传感器	基于电阻应变原理，兼具快速响应与长期稳定性，为微小力测试核心组件
测试模式：手动单点测试/自动程序测试双模式	手动模式适配快速抽检，自动模式支持预设流程的标准化批量测试
数据采集频率：≥1000Hz	高频采集确保动态测试过程中关键力值峰值无遗漏，数据还原度高
校准周期：12个月	符合计量溯源要求，需定期通过标准力源校准以维持精度
工作台尺寸：180mm×120mm	紧凑台面设计，适配实验室有限空间，便于集成至生产线检测工位
夹具兼容性：支持公制/英制标准夹具，适配Φ3~Φ15mm样品夹持	可搭配专用微力夹具、薄膜按键测试工装等，满足多样化样品夹持需求
最大样品高度：200mm	适配小型继电器、精密弹簧、微型轴承等低矮样品的拉伸/压缩测试
设备重量：约25kg	重量适中，配备搬运把手，便于实验室内部移动与位置调整
外形尺寸（长×宽×高）：约450mm×300mm×500mm（估算）	立式结构设计，节省横向占用空间，底部配备防滑脚垫增强稳定性
交互界面：4.3英寸彩色触摸屏	图形化操作菜单，支持中文/英文语言切换，新手易上手操作
显示功能：实时力值/位移曲线、峰值数据、测试进度、故障代码提示	直观呈现测试全流程，便于操作人员实时监控关键节点，快速排查设备异常
通讯接口：USB2.0数据接口	支持与计算机直连，实现测试数据导出、报告生成及设备远程参数配置
数据存储：本地可存1000组测试数据，支持U盘导出	无需实时连接电脑，可离线完成批量测试，数据导出格式兼容Excel、PDF
标配软件：NEXYGENPlus基础版	提供测试程序编辑、数据统计分析、峰值/谷值自动识别功能，支持SPc数据上传
标准附件：电源电缆、USB通讯线、Φ5mm标准拉力夹具、计量校准证书	开箱即配基础测试组件，校准证书提供法定计量溯源依据，可直接投入使用
可选附件：微型压力夹具、薄膜开关测试工装、加长行程套件、数据打印机	可根据具体测试需求灵活扩展设备功能，适配细分行业检测场景
核心场景1：微型电子元件测试	如手机连接器插拔力、FPC软排线拉脱力、芯片引脚焊接强度检测
核心场景2：精密弹性元件校准	如钟表游丝弹力、微型弹簧刚度系数测量、按键回弹力度验证
核心场景3：轻工产品质量检测	如薄膜按键按压力/回弹力、医用导管连接强度、小型塑料件抗压性能测试



高速信号处理与数据捕获。Chatillon TCM-100电动测力台的信号处理模块采用24位Δ-Σ型A/D转换器，采样频率可达10kHz，较TCM系列重载型号提升5倍，能精准捕捉轻载测试中毫秒级的力值波动。mV级信号经低噪声前置放大器（放大倍数500-10000倍自适应调节）处理后，通过100Hz截止频率的低通滤波器滤除电磁干扰，再由DSP处理器完成线性化修正。TCM-100内置8组传感器校准系数存储区，更换DFE3（±0.25%FS精度）与DFS3（±0.1%FS精度）传感器时，设备可自动识别并调用对应参数，无需重新校准。​

柔性电动驱动控制体系。Chatillon TCM-100电动测力台采用小型直流伺服电机驱动滚珠丝杠结构，电机功率较TCM-500降低60%，适配轻载场景的低功耗需求。驱动系统支持5-1016mm/min的速度调节范围，速度精度可达±0.1%设定值（无负载状态），在10mm/min低速测试中，实际速度偏差仅±0.01mm/min。设备内置位移反馈编码器（分辨率500线），实时监测工作台位置，当偏差超过±0.01mm时立即触发速度补偿。针对轻载测试中的突发负载变化（如薄膜断裂），TCM-100的刹车响应时间≤5ms，可有效避免试件损伤。​


Chatillon TCM-100电动测力台的性能参数围绕轻载测试需求专项优化，各项指标均通过AMETEK出厂校准检测，数据源自《TCMSeriesOperationManual》与lloydforce.com技术规格表。​

量程与精度特性。Chatillon TCM-100电动测力台的额定量程为500N（100lbf），适配从0.1N微小力到500N中等负载的测试需求。搭配不同传感器可实现精度分级：选用DFE3系列传感器时，力值测量精度为±0.25%FS；选用DFS3系列传感器时，精度提升至±0.1%FS，分辨率达1/100000FS，可分辨0.005N的力值变化。在200N标准力值校准中，TCM-100的示值误差仅±0.2N，重复性误差≤0.1%FS，满足轻载场景的高精度要求。​

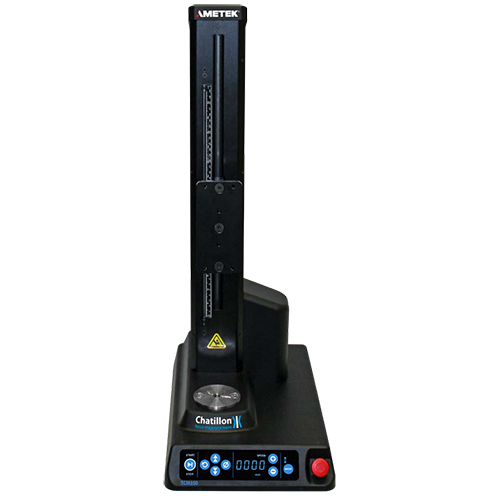

Chatillon TCM-100电动测力台

驱动与结构参数。Chatillon TCM-100电动测力台提供两种行程版本：标准版406mm（16英寸），扩展版812mm（32英寸），可根据试件尺寸灵活选择。滚珠丝杠的定位精度达±0.02mm，重复定位精度≤0.01mm，确保轻载测试中加载位置的一致性。设备整体重量为25.9kg，采用紧凑型台式设计，占地面积仅0.05㎡，可灵活部署于实验室工作台或生产线质检工位。框架挠度在满负载500N时小于1mm，具备较高的结构刚度，减少力值测量中的形变干扰。​

环境与运行稳定性。Chatillon TCM-100电动测力台的operatingtemperature范围为10℃-40℃，相对湿度适应范围20%-85%（非冷凝），可在电子车间、医疗实验室等多种环境中稳定运行。电源模块支持85-264VAC宽幅输入，能抵御±15%的电压波动，在电网不稳定的生产现场，力值示值波动≤±0.2%FS。设备运行时噪声水平≤52dB，振动加速度≤0.05g，不会对精密测试环境造成干扰。连续运行8小时后，TCM-100的力值示值漂移仅±0.2%FS，无需中途校准即可维持测试精度。​


Chatillon TCM-100电动测力台通过附件定制与软件参数优化，适配电子、医疗、包装三大轻载测试领域，调整逻辑参考AMETEK《TCM系列行业应用指南》与cscforce.com案例说明。​

电子行业的微小力测试适配。在连接器插拔力测试中，需为Chatillon TCM-100电动测力台配备微型夹爪（夹持范围0.5mm-10mm），选用DFS3-50N传感器将力值分辨率调至0.001N，加载速率设为5mm/min，以捕捉插拔过程中的峰值力。测试时启用TCM-100的“多段测试”模式，分别记录插入力（通常0.5N-3N）与拔出力（通常1N-5N），软件自动生成力值-位移曲线。针对按键寿命测试，需连接位移限位器将行程控制在1.5mm，设置50000次循环加载，力值范围0.3N-2N。某电子企业反馈，适配后的Chatillon TCM-100电动测力台测试重复性误差≤0.03N，数据一致性符合IEC60512标准要求。​

医疗行业的柔性试件测试适配。在医用导管拉伸强度测试中，Chatillon TCM-100电动测力台需搭配柔性夹具（采用橡胶夹持面），选用DFS3-100N传感器，加载速率调至10mm/min，避免导管夹持损伤。测试时启用“断裂检测”功能，当力值骤降30%时自动停止加载，精准记录导管断裂力。针对注射器推杆力测试，需安装轴向定位工装，将TCM-100的采样频率提升至5kHz，捕捉推杆移动过程中的瞬时阻力变化。某医疗设备企业应用显示，经此调整后，Chatillon TCM-100电动测力台测试数据与人工检测数据的偏差≤1.5%，测试效率提升4倍。​

Chatillon TCM-100电动测力台

包装行业的密封强度测试适配。在塑料薄膜密封强度测试中，需为Chatillon TCM-100电动测力台配备薄膜专用夹具（夹持宽度50mm），选用DFE3-500N传感器，加载速率设为50mm/min，以匹配薄膜的拉伸特性。测试时启用TCM-100的“峰值保持”功能，自动记录密封处的最大剥离力，判断是否符合GB/T1040.3-2006标准。针对泡罩包装穿刺力测试，需更换针尖直径1mm的穿刺附件，将力值量程设为100N，采样频率调至2kHz，捕捉穿刺瞬间的力值峰值。实验数据显示，Chatillon TCM-100电动测力台在该场景下的测试重复性误差≤0.1N，满足包装质检的批量测试需求。​



Chatillon TCM-100电动测力台的技术价值集中体现在轻载场景下的精准测控、灵活适配与稳定运行。轻载优化的应变传感与高速信号处理系统，确保微小力值的精准捕获；紧凑的结构设计与宽幅环境适应性，适配多场景部署需求；针对性的附件配置与软件功能，满足电子、医疗等轻载领域的测试痛点。从连接器插拔力检测到医用导管强度测试，Chatillon TCM-100电动测力台通过技术调整实现多元轻载场景的深度适配。随着精密制造行业对轻载测试需求的增长，TCM-100的高精度特性与场景适配能力，将持续为各行业轻载力学测试提供可靠支撑。
