工业制造与计量检测领域对力值测试要求不断提升，AMETEK旗下Chatillon TCM系列电动测力台，凭借一体化力值测量与控制技术，广泛用于材料拉伸、按键寿命等场景，涵盖多量程规格。本文从测试原理、核心性能参数、实操功能设计三方面，为设备选型与应用提供参考。Chatillon TCM系列电动测力台是美国Chatillon（查狄伦）推出的紧凑型电动测试系统，主要用于材料力学性能测试，支持拉伸、压缩、弯曲、剥离等测试模式。 型号与规格TCM系列包含TCM100（500 N）和TCM350（1500 N）两种型号，标准行程406毫米，可选扩展行程812毫米。

TCM系列以“应变传感-信号处理-电动驱动闭环”为核心，确保力值测控精准。

应变式力传感：采用合金钢材弹性体与全桥应变片，线性度偏差≤0.01%，内置温度补偿电阻，23℃下零点漂移±0.02%FS/小时。

信号处理：搭载24位A/D转换器，采样频率1000Hz，支持10组传感器校准系数存储，更换传感器可自动匹配参数。

电动驱动控制：直流伺服电机驱动滚珠丝杠，加载速率0.1-500mm/min可调，负载突变响应时间≤10ms，支持恒力、恒速、位移三种模式。

型号	基础性能	核心配置	结构与适配	操作与显示	软件与附件	典型应用场景
TCM-100	最大负载：110lbf/500N（参考LTCM-100参数）测量精度：优于±0.5%FS测试速度：5~500mm/min有效行程：380mm力分辨率：≤0.05N	伺服电机驱动内置应变式力传感器手动/自动双模式数据采集频率：≥1000Hz	工作台尺寸：180×120mm（推测）兼容公制/英制标准夹具最大样品高度：200mm（推测）设备重量：约25kg（推测）	4.3英寸彩色触摸屏USB数据接口实时曲线与峰值显示	NEXYGENPlus基础版软件电源电缆、USB线、标准拉力夹具、校准证书	微型电子元件插拔力测试、精密弹簧校准、薄膜按键按压力检测
TCM-350	最大负载：350N（80lbf，推测）测量精度：优于±0.5%FS测试速度：0.1~500mm/min有效行程：350mm（推测）力分辨率：≤0.1N	伺服电机驱动内置高精度应变式力传感器手动/自动双模式数据采集频率：≥1000Hz	工作台尺寸：200×150mm（参考TCM-500）兼容标准及定制夹具最大样品高度：250mm（参考TCM-500）设备重量：约30kg（推测）	4.3英寸彩色触摸屏USB+RS232接口状态可视化显示	NEXYGENPlus基础版软件电源电缆、USB线、拉力/压力夹具、校准证书	小型部件强度测试、线束拉脱力验证、塑料件抗压性能评估

设备优势集中在量程覆盖、精度与环境适应性，满足多元测试需求。

量程与精度：覆盖50N-5000N量程，符合ISO7500-1标准，测量误差±0.5%FS以内，外接高精度传感器可提升至±0.1%FS。

驱动与位移：滚珠丝杠定位精度±0.01mm，工作台行程200-500mm，最大加载速率500mm/min，兼顾效率与精度。

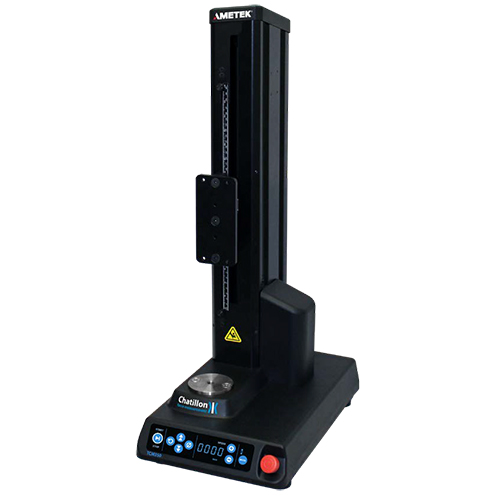

Chatillon(查狄伦)TCM系列电动测力台

环境稳定性：0-40℃温度、10%-90%湿度下稳定运行，支持100V-240V宽幅电压，连续运行8小时力值示值漂移±0.3%FS。

从操作、数据处理与维护出发，优化场景适配性。

硬件扩展：工作台T型槽结构适配多类夹具，配备USB、RS232、以太网接口，支持外接引伸计测量变形量。

软件功能：配套ForceTest软件支持峰值、循环等测试模式，可自动计算关键参数，生成ISO/ASTM标准报告（PDF/Excel格式）。

安全与维护：具备过载（110%量程）、限位双重保护，操作面板防水且带急停按钮；滚珠丝杠免润滑，传感器快拆设计，内置故障诊断功能。

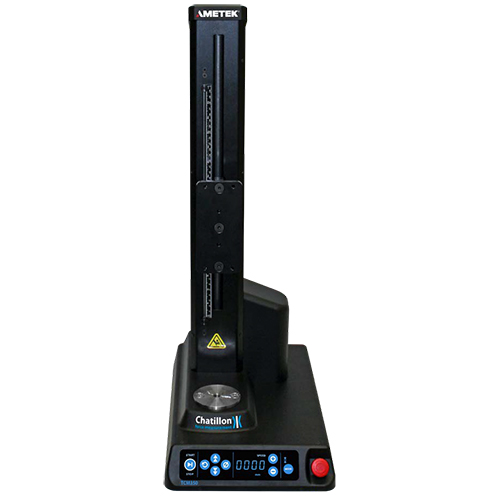

Chatillon(查狄伦)TCM系列电动测力台

Chatillon TCM系列通过应变传感与电动闭环控制突破精度瓶颈，宽量程与灵活驱动适配多场景，软硬件设计提升效率与可靠性。从电子元器件微小力测试到材料力学检测，其稳定性能将持续为各行业力值测试提供支撑。
