工业计量校准与电力测试｜FLUKE52120A跨导放大器高精度解决方案
工业计量、电力设备检测及科研校准领域，对高精度、宽频、大电流输出设备需求持续攀升。随着新能源并网、智能电网升级及精密制造发展，测试场景日趋复杂：从直流稳态到10kHz高频、从纯电阻到1mH感性负载、从常规电流到360A超大电流，传统设备难以兼顾精度、稳定性与适配性。FLUKE52120A跨导放大器作为精密电流放大核心设备，聚焦行业痛点，打造定制化解决方案，为工业计量、电力测试、科研实验提供可靠技术支撑，推动行业检测精度与效率双提升。FLUKE52120A跨导放大器，是福禄克针对工业计量校准与电力测试领域推出的专业高精度大电流校准解决方案，解决了传统校准设备大电流输出能力不足、精度差、带负载能力弱的痛点，完美适配工业计量与电力测试的核心需求。
核心适用场景
1.电力计量实验室校准
作为大电流标准源，配合多产品校准器/电能功率标准源，用于校准大电流钳形表、电流互感器、分流器、电能质量分析仪等设备，满足CNAS计量建标要求，可作为实验室最高电流标准使用。
2.电能仪表出厂检测
电能表、功率转换器、电能质量分析仪生产厂商，可使用该设备搭建产线校准系统，批量完成出厂精度检测，保证产品出厂指标一致性。
3.现场电力设备检定
配合福禄克便携式校准器（如5502A），可到现场检定变电站大电流互感器、关口电能表等设备，无需拆卸设备返厂，降低停电检定成本；可拆卸检修门设计也方便现场维护。
4.研发测试验证
电力测试设备研发过程中，可提供稳定高精度的大电流源，用于新产品的性能验证和参数标定，缩短研发测试周期。
典型配套方案示例
最常用的高精度配套组合为：FLUKE6105A电能功率标准源+FLUKE52120A跨导放大器，该组合可以实现0.05级电能表、0.1级电流互感器的全量程校准，满足省级/市级计量中心的建标要求；如果是现场便携场景，可选择FLUKE5502A多产品校准器+52120A，既可以覆盖电压、电阻、电容等其他参数校准，也可扩展到120A电流输出，搭配线圈实现最高6000A等效电流校准，适配现场工作的便携需求。
行业现状与核心痛点
1.行业现状
工业计量校准、电力测试及科研实验是保障设备安全、提升产品质量的核心环节。当前行业呈现三大趋势：精度要求持续提高，计量校准误差需控制在ppm级；测试场景复杂化，高频、谐波、感性负载测试占比逐年上升；效率与成本矛盾突出，传统设备校准周期长、运维成本高，难以适配批量检测需求。
2.核心痛点
· 精度漂移严重：传统电流放大设备长期使用误差累积，高频工况下畸变明显，无法满足一级计量校准要求；· 负载适配性差：多数设备仅支持纯电阻负载，互感器、电感线圈等感性负载测试易出现电压过冲、输出不稳；
· 频响范围窄：仅覆盖直流至1kHz，谐波、变频电流等高频测试无法开展；
· 大电流扩容难：单设备输出有限，多设备拼接稳定性差，难以实现200A以上稳定输出；
· 校准效率低：依赖人工操作，步骤繁琐，一致性差，批量校准耗时久；
· 运维成本高：设备笨重、散热差，故障率高，定期返厂校准周期长、费用高。
传统解决方案弊端
行业传统解决方案主要依赖分立电源+放大器组合、老式大电流源及人工校准模式，存在明显短板：1. 精度不足、稳定性差：分立设备匹配度低，无闭环反馈，误差累积快，高频下信噪比低，难以达到140ppm级精度；
2. 负载适配单一：仅适配纯电阻负载，感性负载测试易损坏设备，无法用于互感器、Rogowski线圈校准；
3. 频响受限：最高仅1kHz，新能源设备、变频电机等高频测试场景无法覆盖；
4. 扩容成本高：单设备最大100A，多台并联同步性差，输出波动大，大电流测试可靠性低；
5. 自动化程度低：无远程控制接口，依赖人工操作，校准数据易出错，溯源性差；
6. 运维繁琐：设备体积大、散热差，易过热停机，维护频率高，长期使用成本高。

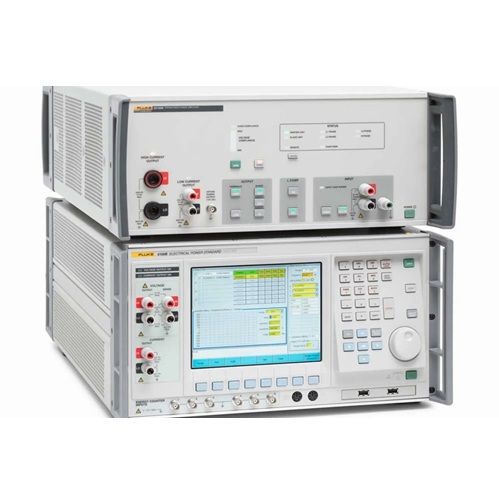

FLUKE52120A跨导放大器
FLUKE52120A跨导放大器定制解决方案
针对行业痛点与传统方案短板，推出以FLUKE52120A跨导放大器为核心的定制化高精度电流放大解决方案，整合精密跨导技术、闭环反馈控制、宽频响应设计及灵活扩容能力，覆盖从实验室校准到工业现场测试全场景需求。
方案核心构成
表格
|
核心设备
|
功能定位
|
关键参数
|
|
FLUKE52120A跨导放大器
|
核心电流放大单元，小信号转高精度大电流
|
2A/20A/120A三档，DC~10kHz，140ppm精度
|
|
FLUKE6105A标准器
|
闭环控制基准，提供精准反馈信号
|
高精度功率标准，支持闭环校准
|
|
A40B精密分流器
|
电流采样，精度溯源
|
2A/20A/100A多规格
|
|
8508A高精度万用表
|
数据采集与校准验证
|
8.5位精度，多参数测量
|
|
GPIB控制系统
|
远程自动化控制，数据记录
|
SCPI指令适配，多设备联动
|
方案核心逻辑
以FLUKE52120A跨导放大器为核心，接收2V电压或200mA电流小信号，通过精密跨导转换技术线性放大为2A/20A/120A高精度电流；支持独立/闭环双模式，闭环模式下联动FLUKE6105A标准器，实时修正误差，精度达140ppm；内置LCOMP感性负载补偿功能，适配1mH感性负载；支持最多3台并联，输出达360A；搭配GPIB接口，实现远程自动化控制，适配批量校准场景。方案核心优势与技术亮点
1.高精度闭环控制，稳定性强
FLUKE52120A跨导放大器采用闭环反馈技术，搭配FLUKE6105A标准器，10Hz~850Hz频率下精度达±0.011%输出+0.003%量程，长期稳定性强，减少校准频次，适配一级计量校准场景。
2.宽频响应，覆盖复杂工况
覆盖直流至10kHz全频率范围，兼顾工频、高频、谐波电流测试，适配新能源、变频设备等复杂场景，解决传统设备频响窄的痛点。
3.强负载适配，兼容感性负载
内置LCOMP负载补偿功能，支持最大1mH感性负载，完美适配互感器、电感线圈、Rogowski线圈等测试场景，输出稳定无畸变。
4.灵活扩容，大电流稳定输出
支持最多3台FLUKE52120A并联，最大输出360A，无需复杂拼接，同步性强，满足断路器、大型变压器等大电流测试需求。
5.自动化适配，效率显著提升
标配GPIB接口，支持SCPI指令，可接入自动化测试系统，实现远程启停、档位切换、数据自动记录，批量校准效率提升50%以上，数据溯源性强。
6.智能保护，安全可靠
集成过流、过压、过热、输入超限多重保护，异常自动待机，保护设备与负载；宽电压适配（100~240V），适应不同供电环境。
7.易维护设计，降低成本
可拆卸空气过滤器、标准化保险丝，日常清洁维护便捷；机身紧凑（192×432×645mm），重量25kg，便于安装搬运，长期运维成本低。多场景落地应用案例
案例1：互感器校准实验室
某省级计量院需批量校准0.2S级电流互感器，传统设备精度低、感性负载适配差，校准周期长。方案应用：采用FLUKE52120A跨导放大器闭环模式，搭配FLUKE6105A标准器，开启LCOMP功能，适配互感器感性负载；10kHz高频下稳定输出，精度达140ppm。落地效果：校准合格率提升至99.8%，周期缩短40%，可覆盖直流至10kHz全频段互感器校准，满足国家级计量溯源要求。
案例2：电力设备出厂测试
某电力设备企业需对电能表、继电器、断路器进行出厂大电流测试，传统设备频响窄、扩容难，测试稳定性差。方案应用：采用FLUKE52120A独立模式，20A/120A档位切换；3台并联输出360A，适配断路器大电流测试；宽频覆盖，满足谐波电流测试需求。落地效果：测试稳定性显著提升，误判率降低至0.5%，适配多品类电力设备测试，出厂检测效率提升35%。
案例3：科研院所高频电流实验
某高校科研实验室需开展高频电磁、电流特性研究，要求高精度、宽频电流输出，传统设备无法满足。方案应用：采用FLUKE52120A跨导放大器，DC~10kHz宽频输出，独立模式下精度达±0.01%；小信号线性放大，波形畸变率低，适配精密科研实验。落地效果：实验数据重复性提升，高频下无信号畸变，支撑多项科研项目顺利开展，成为实验室核心测试设备。方案实施流程
1. 需求调研：对接用户，明确测试场景、精度要求、电流档位、频率范围及负载类型；2. 方案定制：基于需求，确定FLUKE52120A配置、配套设备选型及系统架构；
3. 设备部署：完成FLUKE52120A及配套设备安装、接线与调试；
4. 校准调试：开展单机校准、闭环联动调试，确保精度达标；
5. 人员培训：提供设备操作、校准流程、日常维护培训；
6. 验收交付：现场测试验证，交付验收报告；
7. 运维支持：提供年度校准、技术咨询、故障排查等全周期服务。
落地效果与行业价值
1.精度升级
FLUKE52120A跨导放大器将行业常规精度提升至140ppm，闭环模式下误差可控，支撑计量校准、精密测试高精度需求。
2.效率提升
自动化控制适配批量校准，校准周期缩短40%-50%，降低人工成本，数据自动记录，溯源性强。
3.场景拓展
宽频+感性负载适配，覆盖传统设备无法开展的高频、谐波、大电流测试场景，适配新能源、智能电网新兴需求。
4.成本优化
设备易维护、故障率低，年度校准成本降低30%，延长设备使用寿命，长期投入产出比显著提升。
5.行业价值
推动工业计量、电力测试行业标准化、智能化升级，为精密制造、新能源发展提供可靠测试保障，助力行业高质量发展。常见问题FAQ
Q：FLUKE52120A跨导放大器能用于高频谐波电流校准吗？A：可以，FLUKE52120A覆盖DC~10kHz，可满足谐波电流校准需求，高频下畸变率低。Q：FLUKE52120A跨导放大器最大输出电流是多少？A：单台最大120A，3台并联可输出360A，适配大电流测试场景。
Q：FLUKE52120A跨导放大器需要多久校准一次？A：建议年度校准，闭环模式下精度稳定，可根据使用频率调整校准周期。
工业计量校准与电力测试行业，正面临精度、效率、场景三重挑战。FLUKE52120A跨导放大器定制解决方案，以高精度闭环控制、宽频响应、强负载适配、灵活扩容为核心，精准解决传统设备痛点，覆盖互感器校准、电力设备测试、科研实验等全场景需求。方案落地后，不仅提升测试精度与效率，更降低运维成本，拓展测试场景，为行业提供稳定、可靠、高效的技术支撑。FLUKE52120A跨导放大器凭借成熟技术与优异性能，成为工业计量、电力测试领域的核心设备，助力行业突破技术瓶颈，迈向更高精度、更高效率的发展新阶段，文章来源于多功能校验仪。
