电容、电感、电阻等无源元件是电子系统的基础构成，其参数精度与频率特性直接决定电路的稳定性、转换效率与使用寿命。在中小频段研发表征、材料测试与自动化量产场景中，高精度、高速度、高可靠性的测试设备是品质管控的核心支撑。Wayne Kerr依托五十余年精密元件分析仪研发积淀，推出6430B机型，以20Hz–500kHz测试频段、0.02%基础测量精度为核心，覆盖全品类无源元件全参数测量，兼顾实验室高精度分析与产线高速自动化测试，同时搭载带电电容防护、图形化扫描、多频快速测试等功能，以入门级定价实现高端性能，成为中小频段精密测试的标杆选择。

6430B产品定位与核心技术基底

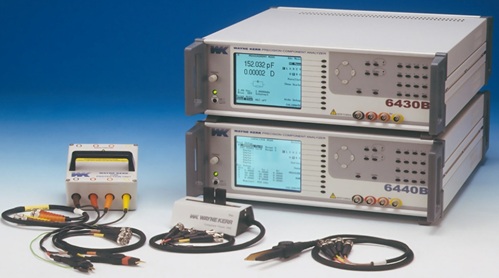

Wayne Kerr6430B精准定位为500kHz频段入门级精密元件分析仪，面向无源元件研发、材料测试、电路验证与电容自动化产线质检等场景，在控制成本的同时保留高端机型的核心测量架构与算法。设备以自动平衡电桥技术为底层支撑，实现0.02%直流电阻基础精度、±0.05%电感/电容测量精度，频率覆盖20Hz至500kHz，内置超1000级频率步进，频率设定精度达±0.005%，可稳定输出1mV–10Vrms交流激励信号，配合50Ω源阻抗与自动电平控制（ALC）技术，确保被测器件端激励恒定，大幅降低信号衰减、负载效应带来的测量偏差。作为6400系列基础款，6430B剔除冗余高频模块，保留全参数测量、图形扫描、分级控制等核心能力，实现“高性价比与高性能”的平衡，打破入门级设备的性能上限。

6430B测试原理：自动平衡电桥与矢量阻抗解算

6430B采用自动平衡电桥矢量测量原理，这是高端精密阻抗测试的主流技术路径。设备向被测器件施加指定频率、幅度的交流测试信号，同步采集DUT两端电压、回路电流及相位差，通过高速DSP完成矢量运算，解算出阻抗Z、相位角Ø、电容C、电感L、损耗因子D、品质因数Q等全维度参数。设备支持串/并联等效电路自由切换，可自动计算器件谐振频率，并匹配该频率下的最优等效电路模型，还原真实工作状态。针对高精度场景，6430B采用开尔文四线测量架构，通过4路BNC接口实现屏蔽接地，彻底消除引线电阻、接触电阻带来的系统误差，可稳定测量1fF级电容、0.1nH级电感、0.01mΩ级电阻，满足通信、汽车电子、航天等领域的超高精度测试要求。

6430B关键参数与性能：500kHz全量程覆盖能力

6430B的硬件参数与测量性能全面对标中端专业机型，测量范围覆盖全量级无源元件，可应对片式元器件、大功率器件、标准校准件等全类型样品。设备提供四档测量速度可调，在≥100Hz测试频率下，每秒可完成20次测量，双频测试耗时仅约180ms，完全适配产线高速分拣需求。内置2V内部直流偏置，支持外接±60V直流偏置电源，可模拟器件实际工作偏压，让测试结果更贴合工程应用。在15℃–35℃全精度工作温区内，设备可稳定输出校准级数据，配合原厂校准证书，保障长期使用的精度一致性。

Wayne Kerr6430B/6440B核心参数对比

表格

参数项	6430B	6440B
频率范围	20Hz–500kHz	20Hz–3MHz
频率步进数	＞1000步	＞1800步
基础测量精度	R±0.02%，L/C±0.05%	R±0.02%，L/C±0.05%
测量速度	最高20次/秒	最高20次/秒
图形分析功能	可选/E	标配
典型应用	500kHz内研发/量产	3MHz内高频表征
定位	入门级高性价比	全功能旗舰款

6430B操作模式：覆盖研发与量产全场景

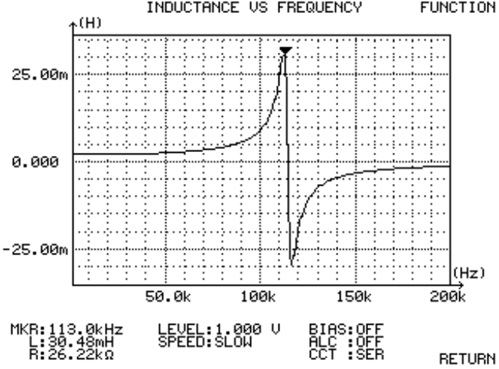

6430B搭载六大操作模式，无缝适配实验室研发与工厂自动化量产需求。常规测量模式支持单/多参数同步显示，一键切换主副参数；偏差模式可显示测量值与标称值的相对/百分比偏差，快速判定器件一致性；多频模式支持最多8个频率点同步测试，设置上下限后自动输出Pass/Fail结果；电容专用多频模式为可选配置，速度提升至标准模式两倍，支持10级容差分级，适配电容厂商高速产线；分析模式支持全参数图形扫描，生成频率/激励电平特性曲线，线性/对数刻度自由切换，配合MARKER标记与FIT自动轴缩放，直观呈现器件频率特性；分级模式支持存储99组限值，通过25针D型接口对接分拣机，实现自动化分选。所有数据可通过并口直连打印机，或经GPIB（IEEE488.2）远程传输，满足质控追溯与数据存档需求。

6430B硬件设计与安全防护：工业级稳定可靠

6430B采用工业级标准化设计，机身尺寸440mm×525mm×150mm，重量11kg，适配标准19英寸机架安装，满足实验室与产线部署。配备320×240高对比度背光LCD，可视面积115×86mm，45°宽视角清晰显示数据、曲线与分级结果，单级菜单+软按键设计降低操作门槛。电源支持115V/230V双档位自适应，50/60Hz兼容，最大功耗150VA，适配全球电网。设备通过EN61010-1安全认证与EN61326EMC认证，满足II级安装类别、2级污染度使用要求，仅限室内安全环境使用。核心创新为25焦耳带电电容过载保护，接入带电电容时，保护单元熔断低成本保险丝，主机完好无损，避免宕机与高额维修成本，解决行业带电测试损坏仪器的长期痛点。

6430B配件生态与扩展：一站式全场景测试方案

6430B拥有完善的原厂配件体系，覆盖不同封装、不同场景的测试需求。标配开尔文测试夹、2m电源线、用户手册与校准证书，开箱即可开展常规测试。可选配件包括25焦耳过载保护单元1J1100、大/细钳口开尔文引线、4端子测试线组、BNC转4端子夹具、SMD探针与镊子等，针对片式、大功率、高频器件提供专用方案。接口方面，GPIB支持SCPI1992.0协议，可接入自动化测试系统，实现远程控制与数据采集；分级接口提供/B1非隔离与/B2光耦隔离两种配置，分别适配0–5V、0–24V分拣机信号，兼容主流元件处理设备。丰富的扩展能力让6430B既可独立使用，也可嵌入自动化产线，兼顾灵活性与集成性。

Wayne Kerr6430B精密元件分析仪以自动平衡电桥技术为核心，融合高精度测量、高速测试、图形化分析、安全防护与自动化扩展于一体，精准覆盖20Hz–500kHz中小频段测试需求。设备以入门级定位实现高端性能，兼顾实验室高精度表征与产线高速测试，同时以带电电容保护、友好操作界面、完善配件生态解决行业实际痛点。凭借五十余年技术沉淀与高性价比优势，6430B成为无源元件厂商、研发机构、电路设计团队的优选设备，为电子元器件品质管控与技术创新提供稳定可靠的测量支撑，文章来源于被动元件测试仪。
