MPAC208/MPAC208-IECEx专业声学成像仪为电气设备仪器增添安全砝码
近年来，我国电力工业快速发展，六氟化硫（SF6）凭借优异的绝缘与灭弧性能，被广泛应用于断路器、GIS组合电器等高压电气设备中。但SF6同时也是一种强效温室气体，其全球变暖潜能值（GWP）是二氧化碳的23500倍，大气寿命长达3200年，已被列入重点管控的温室气体名录。2025年，生态环境部与国家能源局联合印发《温室气体自愿减排项目方法学电气设备六氟化硫回收和净化》，明确了SF6回收净化项目的核算标准与监管要求，倒逼企业加强SF6气体泄漏管控。与此同时，电气设备的安全运行也面临更高挑战，传统的肥皂水检漏、手持检测仪巡检等方式，存在效率低、精度差、需停机作业等不足，难以满足现代工业连续生产的需求。在此背景下，声学成像技术凭借非接触、不停机、可视化的优势，逐渐成为电气设备检测的主流技术方向。梅格Megger MPAC208/MPAC208-IECEx是专为高压电气设备局部放电与气体泄漏检测设计的专业声学成像仪，其中MPAC208-IECEx版本满足防爆区域使用要求，可为工业电气设备预防性安全检测提供可视化解决方案，具体解析如下：
核心产品定位与核心优势
Megger这款声学成像仪主打非接触式远距离隐患定位，解决了传统电气巡检“带电靠近危险、定位依赖经验、防爆区域作业受限”的痛点，核心优势：
可视化定位：将不可见的超声信号转化为彩色热成像图，叠加在可见光画面上，隐患位置一目了然，降低对检测人员的经验要求
安全远距离检测：支持数十米外检测带电高压设备，无需靠近带电部位，也不用停电开盖，大幅降低触电和停电检修风险
双版本适配场景：常规版MPAC208适配普通工业场景，MPAC208-IECEx获得IECEx防爆认证，达到Ex ia IIC T4 Ga防爆等级，可直接进入石化、煤矿Zone 1危险区域作业
核心技术参数与功能特性
麦克风阵列——32路高精度MEMS麦克风，覆盖20Hz-48kHz超声频段，匹配局部放电、气体泄漏的典型发声频率
检测距离——最大检测距离100米，常规高压设备检测适用距离0.5-20米
成像精度——1080P高清可见光镜头，声学图像透明叠加，定位精度可达厘米级
续航存储——内置锂电池支持连续工作4小时以上，支持边充边用；本地128G存储，可导出检测图片/视频，满足隐患溯源要求
操作设计——10英寸触摸显示屏，支持一键拍照录像，操作简洁，户外强光下也能清晰显示
核心应用场景与安全价值
1. 电网/厂矿高压电气设备局放巡检
针对高压开关柜、GIS组合电器、变压器、绝缘子等设备，MPAC208可在不停电的情况下远距离扫描，快速定位局部放电源：
避免传统停电开盖检测的停电损失和作业风险，提前发现绝缘劣化隐患，防止击穿短路、设备烧毁等恶性事故
定位精度远高于传统手持超声波检测仪，减少误判漏判，提升巡检效率
2. 石化防爆区域电气安全检测
石化企业生产区的防爆区域内，高压配电设备、电缆接头容易产生局部放电隐患，MPAC208-IECEx符合防爆标准：
可安全进入1区危险区域开展检测，无需复杂的特殊作业审批，提升巡检频率
非接触检测避免引爆易燃易爆气体，从根源上保障作业安全
3. 压缩空气/工业气体泄漏检测
除电气局放外，还可定位压缩空气、蒸汽、天然气等介质的管道泄漏点，同一台设备可同时覆盖电气安全和能耗泄漏排查，减少企业设备采购成本，帮助企业降低泄漏带来的能耗浪费。
适用行业总结
电网/输配电——变电站、输电线路不停电局放巡检
石油化工——防爆区域高压电气隐患排查、管道泄漏检测
煤炭矿山——井下防爆区域电气设备安全检测
轨道交通——牵引变电所高压设备预防性维护
制造业——厂内高压配电系统日常巡检
整体来看，Megger MPAC208系列将传统经验式的人工巡检升级为标准化、可视化的隐患检测，既提升了隐患排查的准确性，又大幅提升了检测作业的安全性，是电气设备预防性维护的专业工具。
政策与市场双驱动，传统检测方式面临转型
（一）环保政策收紧，SF6泄漏管控趋严
随着“双碳”目标的推进，我国对工业温室气体排放的管控力度持续加大。新出台的方法学不仅要求企业建立SF6全生命周期管理制度，还将泄漏检测频率与减排量核算直接挂钩。据行业统计，一台110kVGIS设备年平均泄漏量约为1%-3%，全国每年因泄漏排放的SF6超过千吨，等效二氧化碳排放量超2000万吨。传统检测方式难以实现大面积、高频次的精准排查，成为企业落实减排要求的主要瓶颈。
（二）设备运维升级，预测性维护成刚需
电力、石化等行业的生产连续性要求极高，电气设备突发故障可能导致大面积停产甚至安全事故。传统的定期检修模式存在“过度检修”和“检修不足”的问题，而预测性维护通过实时监测设备状态，能够提前发现潜在故障，大幅降低停机损失。局部放电、机械松动等早期故障会产生人耳无法察觉的超声波信号，声学成像技术正是通过捕捉这些信号，实现故障的早期定位与预警。
（三）传统检测与声学成像检测对比
| 检测方式 | 作业方式 | 检测效率 | 定位精度 | 安全性 | 适用场景 |
| 肥皂水检漏 | 接触式、需停机 | 1个点/5分钟 | 米级 | 存在触电风险 | 小范围、停机检修 |
| 手持气体检测仪 | 接触式、需靠近 | 1个点/2分钟 | 分米级 | 需进入危险区域 | 定点检测 |
| MPAC208声学成像 | 非接触、不停机 | 100个点/分钟 | 厘米级 | 远距离检测，无需靠近 | 大面积巡检、带电作业 |

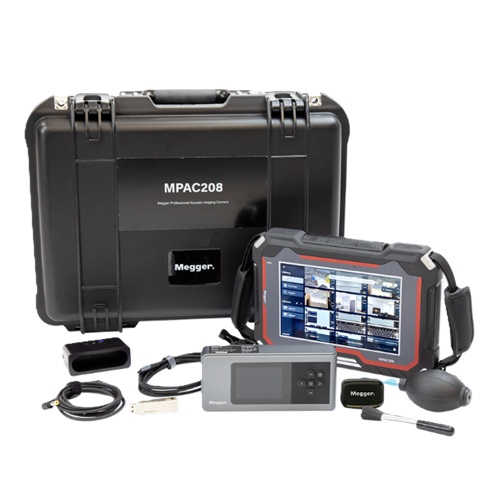

Megger MPAC208 / MPAC208-IECEX专业声学成像仪
MPAC208：工业超声检测的技术革新
Megger推出的MPAC208/MPAC208-IECEx专业声学成像仪，专为工业复杂环境设计，通过捕捉20kHz-100kHz的超声波信号，将不可见的声波转化为可视化的热图叠加在实时画面上，实现故障的快速定位与量化分析。
（一）核心技术解决工业现场痛点
工业现场存在大量背景噪声，容易掩盖微弱的故障超声信号。MPAC208搭载Focus波束成形技术，能够智能抑制背景噪声，精准提取目标信号；同时配备SoundScan视野外声源引导功能，当故障点不在屏幕显示范围内时，仪器会通过箭头提示方向，帮助运维人员快速找到声源位置。
（二）三大工作模式覆盖全场景需求
仪器内置三种核心工作模式，无需额外配置即可完成多种检测任务：
· 气体泄漏模式：精准定位SF6、压缩空气、氮气等气体的微小泄漏，最小可检测泄漏率为0.01L/min；
· 局部放电模式：检测高压电气设备的电晕放电、表面放电等早期故障，提前预警绝缘老化；
· 机械模式：识别轴承磨损、阀门内漏、泵体异常等机械故障，实现设备状态的全面监测。
· 气体泄漏模式：精准定位SF6、压缩空气、氮气等气体的微小泄漏，最小可检测泄漏率为0.01L/min；
· 局部放电模式：检测高压电气设备的电晕放电、表面放电等早期故障，提前预警绝缘老化；
· 机械模式：识别轴承磨损、阀门内漏、泵体异常等机械故障，实现设备状态的全面监测。
（三）防爆与扩展设计适配复杂工况
针对石化、煤矿等易燃易爆场景，MPAC208-IECEx版本通过了IECExZone2防爆认证，可在2区防爆环境下安全使用。仪器还支持扩展热成像模块，实现声热并列显示，同时获取声学与温度数据，更全面地分析故障状态。整机重量仅1.4kg，IP54防护等级，标配2块电池可实现最长10小时续航，满足全天户外巡检需求。多场景落地，赋能多行业电气安全运维
（一）电力行业：变电站SF6设备巡检
在某220kV变电站，运维人员使用MPAC208对全站GIS设备进行带电巡检，仅用2小时就完成了传统方式需要3天的检测任务，成功定位3处微小SF6泄漏点。通过及时修复，避免了约15kgSF6气体泄漏，同时消除了设备绝缘下降的安全隐患。
（二）石化行业：防爆区域设备检测
某炼化厂使用MPAC208-IECEx防爆版本，对加氢装置区的电气设备与管道阀门进行检测，在不停产的情况下发现2处压缩空气泄漏和1处阀门内漏问题。非接触式检测方式避免了进入防爆区域作业的安全风险，保障了生产的连续运行。
（三）冶金行业：高压电气柜局部放电检测
某钢铁厂使用MPAC208对炼钢车间的高压电气柜进行定期巡检，发现一处母线接头存在局部放电现象。通过及时处理，避免了电气柜短路烧毁事故，减少直接经济损失约80万元。行业热点问答
Q1：MPAC208可以检测哪些类型的气体泄漏？A1：MPAC208基于超声波原理检测气体泄漏，可检测所有压缩气体的泄漏，包括SF6、压缩空气、氮气、氧气、天然气等，不受气体种类限制。Q2：MPAC208-IECEx的防爆认证适用哪些区域？A2：MPAC208-IECEx通过了IECExZone2认证，适用于爆炸性气体环境偶尔出现、存在时间较短的2区场所，如石化装置区、加油站、天然气调压站等。
Q3：仪器需要定期校准吗？如何进行校准？A3：建议每年进行一次校准。可使用Megger专用的MPAC-V校验器，在现场完成频率响应、声压级精度及定位校准，无需送回原厂，节省时间与成本。
随着工业数字化与智能化的发展，电气设备检测技术正朝着可视化、智能化、集成化方向发展。声学成像技术作为一种非接触式的无损检测手段，能够有效解决传统检测方式的痛点，在SF6泄漏管控、电气设备预测性维护等领域发挥越来越重要的作用。MPAC208/MPAC208-IECEx专业声学成像仪的推出，为工业企业提供了一种高效、安全、精准的检测解决方案。它不仅能够帮助企业满足SF6减排的环保合规要求，还能提前发现设备故障，降低停机损失与安全风险。未来，随着技术的不断迭代，声学成像技术将与人工智能、物联网深度融合，实现检测数据的自动分析与预警，为工业安全生产提供更坚实的保障，文章来源于多功能校验仪。
