FLUKE ii1050C 声学成像仪
在工业运维与安全巡检场景中，气体泄漏、局部放电、机械异响等异常往往隐蔽性强，传统依靠人耳听、肥皂水测的排查方式效率低、漏检率高，高压、危化场景下还存在明显的安全隐患。随着声学成像技术的成熟，将不可闻的声波转化为可视化图像，成为提升巡检效率的重要技术路径。FLUKE ii1050C声学成像仪是 福禄克 推出的新一代便携式声学检测设备，基于SoundSight成像技术实现声源可视化定位，搭配多场景专业检测模式与量化分析能力，还可扩展声热......
产品描述
在工业运维与安全巡检场景中，气体泄漏、局部放电、机械异响等异常往往隐蔽性强，传统依靠人耳听、肥皂水测的排查方式效率低、漏检率高，高压、危化场景下还存在明显的安全隐患。随着声学成像技术的成熟，将不可闻的声波转化为可视化图像，成为提升巡检效率的重要技术路径。FLUKE ii1050C声学成像仪是福禄克推出的新一代便携式声学检测设备，基于SoundSight成像技术实现声源可视化定位，搭配多场景专业检测模式与量化分析能力，还可扩展声热融合双维度检测，为一线巡检团队提供精准、高效、安全的故障排查工具。FLUKE ii1050C声学成像仪是福禄克推出的专业工业声学检测设备，主打多场景故障可视化定位，适配复杂工业现场的非接触式检测需求。
FLUKE ii1050C声学成像仪
FLUKE ii1050C声学成像仪
固件升级：设备支持免费固件升级，后续MecQ机械异响模式、Beacon气密性模式均可通过固件升级免费解锁，持续拓展设备功能边界。
自诊断功能：内置麦克风阵列健康自测试功能，可自动检测阵列工作状态，提醒用户及时维护，保障检测数据的可靠性。
技术服务：国内设有官方服务网点，提供专业的技术咨询、设备校准与维修服务，及时响应用户的使用与售后需求。
问：局部放电检测的有效距离是多少？能识别哪些放电类型？答：PDQ局部放电模式最远检测距离可达120米，可有效识别沿面放电、悬浮放电、电晕三类常见局部放电，自动评估放电发生概率，同时显示PRPD相位图谱。远距离检测可充分保障高压场景下巡检人员的操作安全。
问：声热融合的红外模块是标配吗？有什么实际作用？答：红外模组为选配件，需单独采购。加装后FLUKE ii1050C可实现声、热、可见光三模态同屏显示，一次巡检同时排查声学异常与温度异常，双重验证故障状态，比如检测开关柜时可同时定位局放声源与发热点，有效降低误判率，无需分别携带两台设备。
问：嘈杂的工厂环境下使用，会影响检测准确性吗？答：不会。FLUKE ii1050C声学成像仪搭载202个MEMS麦克风阵列，配合优化的噪声抑制算法，可有效过滤工业现场的背景噪声干扰，精准聚焦异常高频声源，在嘈杂的生产车间内也能稳定定位微小泄漏、异响等问题。
问：检测数据可以导出吗？能不能生成正式的巡检报告？答：设备支持本机一键生成标准化检测报告，包含声像图、标注信息、故障说明等内容，可直接分享使用。也可通过USB-C接口导出图像、视频与检测数据，方便后续整理归档，同时支持Wi-Fi、蓝牙无线传输，可快速同步数据至管理端。
问：MecQ和Beacon模式需要额外付费购买吗？答：不需要。MecQ机械异响检测模式与Beacon气密性检测模式可通过官方免费固件升级解锁，无需额外付费。升级后设备可覆盖更多检测场景，功能随固件迭代持续拓展。
整体来看，FLUKE ii1050C声学成像仪是一款兼顾专业性与易用性的便携式声学检测设备，针对工业现场气体泄漏、局部放电、机械异响等排查痛点优化设计，既保障了检测的精准性与量化能力，又通过直观的成像呈现与简洁的操作逻辑降低了使用门槛。对于电力、化工、制造等行业的运维巡检团队而言，FLUKE ii1050C能够有效提升故障排查效率，降低能源损耗与安全风险，同时可通过固件升级与红外模组拓展持续提升能力，是企业搭建预防性运维体系的实用检测工具，文章来源于光学测量仪器。
核心硬件配置
搭载202个MEMS麦克风，搭配1300万像素可见光摄像头，可精准捕捉细微声源，检测距离最远可达120米。
机身仅重1.2kg，支持IP54防尘防水、2米防摔，适配严苛工业环境。
核心检测模式
单机基础模式：内置LeakQ、PDQ、MecQ、Beacon四种声学模式，覆盖气体泄漏、局部放电、机械异响、气密性检测四大核心场景。
声热融合升级：选配红外模块后可实现声、热、可见光同屏比对，一次巡检同步完成声学定位与红外测温验证，支持6种双检工作模式。
典型应用场景
电力行业：变压器、开关柜的局部放电检测，同步识别设备过热隐患。
工业制造：压缩空气管路泄漏排查，实时计算泄漏速率与能源损失。
机械运维：非接触定位轴承磨损、齿轮啮合异常等异响故障，无需停机检测。
气密性验证：搭配SB140声学信标，快速定位风电叶片、压力容器等密闭结构的密封缺陷。
产品简介
核心定位
FLUKE ii1050C是一款面向工业运维、电力巡检、节能改造等场景的便携式声学成像设备，通过麦克风阵列采集超声波信号，将异常声源转化为可视化声像图叠加于可见光画面，实现“所见即所得”的故障定位。设备内置气体泄漏、局部放电等专业检测模式，支持量化评估故障严重程度，还可选配红外模组实现声热融合检测，兼顾检测精度与操作便捷性，适配从日常巡检到故障排查的多类作业需求。
适用行业
FLUKE ii1050C声学成像仪可广泛应用于电力电网、石油化工、汽车制造、通用机械、暖通空调、风电新能源、医疗设备等多个行业，覆盖压缩空气系统泄漏排查、高压设备局部放电检测、旋转机械异响定位、产品气密性验证等核心场景，能够适配不同行业的设备运维与质量管控需求。
核心优势概括
FLUKE ii1050C具备高密度麦克风阵列抗干扰能力强、多场景专业模式覆盖全面、异常量化评估可落地、可扩展声热融合双检、全流程作业闭环高效、轻量化便携安全等核心特点，兼顾专业检测能力与一线易用性，能够有效解决传统排查方式效率低、漏检多、风险高的痛点。
FLUKE ii1050C声学成像仪
产品核心功能与技术原理
1.SoundSight声学成像核心技术
声学成像的核心原理是通过麦克风阵列采集同一声源的声波信号，利用不同位置麦克风接收信号的时间差，通过波束成形算法计算出声源的位置，再生成彩色声像图叠加在可见光画面上，将人耳听不到的超声波信号转化为直观的视觉热点。FLUKE ii1050C声学成像仪搭载202个数字式MEMS麦克风组成的阵列，配合优化的成像算法，可在2kHz-100kHz的宽频段内精准捕捉异常声源，生成的SoundMap声像图实时叠加在1300万像素可见光图像上，7英寸显示屏可清晰呈现故障点位，操作人员对准设备扫描即可快速定位问题位置，无需依赖经验判断。
2.四大专业检测模式
LeakQ气体泄漏模式：针对气体泄漏产生的超声波特征优化算法，不仅能定位泄漏点，还可根据气体类型、管路压力实时计算泄漏速率，并估算对应的泄漏成本。运维人员可根据损失金额排序维修优先级，优先处理高损耗泄漏点，最大化节能收益。
PDQ局部放电模式：针对电力设备绝缘缺陷产生的超声信号优化，可自动识别沿面放电、悬浮放电、电晕三类常见局部放电，评估放电发生概率，同时实时显示PRPD相位图谱，为设备绝缘状态评估提供量化依据。
MecQ机械异响模式：针对旋转设备的轴承磨损、齿轮啮合异常、气蚀等机械异响优化，可精准定位异响位置，辅助快速排查机械故障，该模式可通过后续免费固件升级解锁。
Beacon气密性检测模式：配合FlukeSB140声学信标使用，将信标置于密闭腔体内部发出高频信号，设备在外部即可精准定位密封薄弱点，无需打压浸水或示踪气体，大幅提升气密性检测效率，该模式可通过后续免费固件升级解锁。
PDQ局部放电模式：针对电力设备绝缘缺陷产生的超声信号优化，可自动识别沿面放电、悬浮放电、电晕三类常见局部放电，评估放电发生概率，同时实时显示PRPD相位图谱，为设备绝缘状态评估提供量化依据。
MecQ机械异响模式：针对旋转设备的轴承磨损、齿轮啮合异常、气蚀等机械异响优化，可精准定位异响位置，辅助快速排查机械故障，该模式可通过后续免费固件升级解锁。
Beacon气密性检测模式：配合FlukeSB140声学信标使用，将信标置于密闭腔体内部发出高频信号，设备在外部即可精准定位密封薄弱点，无需打压浸水或示踪气体，大幅提升气密性检测效率，该模式可通过后续免费固件升级解锁。
3.声热融合双检技术（选配红外模组）

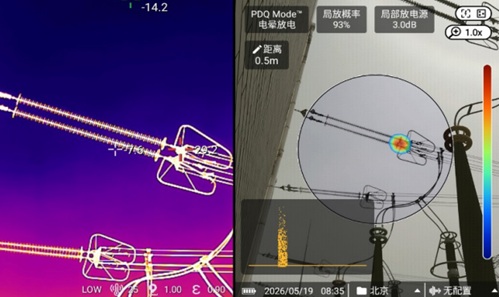

FLUKE ii1050C支持选配红外热成像模组，升级后采用双屏显示设计，左屏呈现热成像画面，右屏呈现声学成像画面，实现声、热、可见光三模态同屏比对。很多故障既会产生声学异常也会伴随温度变化，比如局部放电伴随温升、泄漏伴随温度变化，声热双重验证可有效降低误判率，一次巡检同时完成两项检测，无需分别携带声学仪与热像仪，减轻巡检人员负担。详细技术参数表
表1FLUKE ii1050C声学成像仪核心技术参数
| 参数大类 | 细分项目 | 技术指标 |
| 声学成像核心 | 麦克风数量 | 202个数字式MEMS麦克风 |
| 工作频段 | 2kHz~100kHz | |
| 工作距离 | 0.5m~120m | |
| 视场角 | 64°×48°（典型） | |
| 帧速 | 25FPS | |
| 典型信噪比 | 73dBA | |
| 可见光成像 | 像素分辨率 | 1300万像素 |
| 数码变焦 | 3倍 | |
| 显示屏 | 尺寸 | 7英寸背光LCD |
| 分辨率 | 1280×800 | |
| 操作方式 | 电容式触摸屏 | |
| 存储与接口 | 内置存储 | 110GB |
| 图像格式 | JPG（可见光+声像图混合） | |
| 数据接口 | 2×USB-C，支持Wi-Fi、蓝牙 | |
| 选配红外模组 | 红外分辨率 | 384×288 |
| 测温范围 | -20℃~150℃/100℃~550℃ | |
| 测温精度 | 读数±2%或±2℃，取大者 | |
| 热灵敏度 | 45mK | |
| 物理与环境 | 整机重量 | 1.2kg（含电池） |
| 外形尺寸 | 235mm×154mm×46mm | |
| 防护等级 | IP54 | |
| 工作温度 | -10℃~45℃ | |
| 电池续航 | 电池配置 | 标配2块可更换锂电池 |
| 单块续航 | ＞3.5小时 | |
| 充电时长 | ＜3小时 |
产品核心优势（差异化亮点）
1.高密度麦克风阵列，复杂环境抗干扰性更强
市面多数便携声学成像仪麦克风数量多在百余以内，嘈杂工业环境下易受背景噪声干扰，微小泄漏、微弱局放容易漏检。FLUKE ii1050C声学成像仪搭载202个MEMS麦克风组成的高密度阵列，配合成熟的波束成形与噪声抑制算法，可有效过滤现场背景杂音，精准聚焦高频异常声源，即使在嘈杂的生产车间、空压机房内，也能稳定识别微小的泄漏与放电信号，检测可靠性更高。
2.检测模式覆盖全面，量化评估支撑决策
很多同类产品仅具备基础的声源定位功能，只能找到点位，无法评估严重程度，运维人员难以排序维修优先级。FLUKE ii1050C内置的LeakQ与PDQ模式均支持量化输出：LeakQ模式可估算泄漏速率与经济损失，直接指导节能维修优先级；PDQ模式可识别局放类型、评估发生概率并输出PRPD图谱，为电力设备状态评估提供依据。后续还可通过免费固件升级解锁机械异响与气密性检测模式，无需额外硬件投入即可拓展应用场景。
3.可扩展声热融合，一机实现双维度检测
传统运维排查声学异常与温度异常，需要分别携带声学成像仪与红外热像仪，设备多、负担重，且两次检测难以精准对应同一点位，容易出现误判。FLUKE ii1050C支持选配红外模组，实现声、热、可见光三模态同屏比对，一次扫描即可同时获取声学异常与温度异常数据，双重验证提升诊断准确性，同时减少了巡检人员的设备携带量，提升作业效率。
4.全流程作业闭环，本机即可生成报告
多数同类设备仅能采集图像，报告生成需要导入电脑端软件处理，流程繁琐，现场巡检数据无法及时同步。FLUKE ii1050C声学成像仪支持本机一键生成标准化检测报告，可添加资产信息、故障标注、维修优先级等内容，还支持二维码扫描自动识别资产ID，现场即可完成记录与分享，大幅提升巡检作业效率，也方便后续台账管理。
5.轻量化远距离检测，高危场景更安全
工业现场中，高压设备、危化管道等场景的近距离检测存在安全风险，狭小空间点位也难以操作。FLUKE ii1050C整机仅重1.2kg，可单手长时间操作，最远检测距离可达120米，电力高压、危化管路等场景可远距离完成扫描检测，无需近距离接触设备，有效保障巡检人员的人身安全。同时IP54防护等级可适应多尘、潮湿的工业现场，环境适配性更强。产品适用场景
1.电力设备巡检
FLUKE ii1050C声学成像仪适用于变电站、配电房、输电线路的日常巡检，通过PDQ模式快速定位绝缘子、变压器、开关柜、断路器、避雷器等设备的局部放电，自动识别放电类型并评估风险，远距离检测保障人员安全。选配红外模组后，可同步检测接头、套管的温升异常，声热双重验证，全面评估设备绝缘状态。
2.工业气体系统泄漏排查
针对工厂压缩空气系统、真空管路、冷媒管道、危化气体管线等场景，FLUKE ii1050C可快速扫描定位阀门、接头、密封面的泄漏点，LeakQ模式实时估算泄漏损失，帮助企业按优先级安排维修，减少能源浪费，降低运营成本，同时避免危化气体泄漏引发的安全事故。
3.旋转设备机械故障排查
对于电机、泵体、风机、齿轮箱、压缩机等旋转设备，MecQ模式可快速定位轴承磨损、齿轮啮合异常、部件松动等产生的异响点位，非接触式检测无需停机，不影响正常生产，可大幅缩短故障排查时间，减少非计划停机损失。
4.产品气密性检测验证
配合声学信标可用于产品研发、产线质检、设备大修后的气密性验证，适用于风电叶片、汽车零部件、压力容器、空调系统、医疗设备等产品的密封性能检测，无需复杂的打压试验，检测效率更高，也不会对产品造成水渍污染。
5.暖通与建筑运维
可用于中央空调管路泄漏排查、建筑门窗幕墙气密性检测、隐蔽管道泄漏定位等场景，快速找到人耳难以辨识的微小泄漏，提升运维检修效率，降低建筑与暖通系统的能源损耗。操作与使用优势
1.低门槛上手，快速投入使用
FLUKE ii1050C采用直观的图形化交互界面，预设专业检测模式，无需复杂参数设置，巡检人员经过简单培训即可独立操作。设备内置简体中文界面，符合国内用户使用习惯，降低了团队推广的培训成本。
2.标准化四步作业流程
设备遵循“定位-记录-报告-维修”的清晰作业逻辑：对准设备扫描即可快速定位异常声源；一键捕获图像，可添加资产名称、故障类型、维修优先级等标注，支持最多4张现场照片补充说明；本机一键生成标准化检测报告，可直接分享给维修团队；后续按计划安排检修即可，全流程贴合一线巡检的作业习惯。
3.灵活的资产管理功能
支持手动输入或二维码扫描自动识别资产ID，可标注设备状态为“调整前”“调整后”“待定”，方便跟踪维修效果，适配企业设备台账管理需求，让巡检数据可追溯、可统计，为后续运维优化提供数据支撑。
4.双电长续航，适配全天巡检
标配2块可更换锂离子电池，单块电池续航超过3.5小时，支持USB-C快充，也可选配充电底座单独充电。大范围厂区巡检时可随时更换电池，无需等待充电，保障全天巡检作业的连续性。
5.工业级环境适配
7英寸背光显示屏在阳光下清晰可读，适配户外巡检场景；IP54防护等级可抵御粉尘与飞溅水滴，适应复杂工业现场；内置LED补光灯，可在昏暗的管廊、设备舱等环境作业，场景适配能力全面。
FLUKE ii1050C声学成像仪
售后保障与产品资质
产品资质
FLUKE ii1050C声学成像仪符合多项国际国内工业标准，包括RoHS环保指令、IEC61010-1安全标准（污染等级2）、IEC61326-1电磁兼容标准，辐射性能符合CISPR11第1组A类要求，产品安全与电磁兼容性能均达到工业级设备规范。选配红外模组同样符合相关安全与电磁兼容标准，接口封闭时防护等级可达IP54。
售后与服务支持
保修服务：主机提供2年整机保修，选配红外模组提供2年保修，易耗件按国家三包规定执行。固件升级：设备支持免费固件升级，后续MecQ机械异响模式、Beacon气密性模式均可通过固件升级免费解锁，持续拓展设备功能边界。
自诊断功能：内置麦克风阵列健康自测试功能，可自动检测阵列工作状态，提醒用户及时维护，保障检测数据的可靠性。
技术服务：国内设有官方服务网点，提供专业的技术咨询、设备校准与维修服务，及时响应用户的使用与售后需求。
常见问题（FAQ）
问：FLUKE ii1050C声学成像仪可以检测哪些类型的气体泄漏？答：设备通过捕捉泄漏产生的超声波信号定位点位，适用于压缩空气、真空、二氧化碳、冷媒、氮气等绝大多数产生超声泄漏的气体场景。LeakQ模式可根据气体类型、管路压力估算泄漏速率与能源损失成本，辅助制定维修优先级。问：局部放电检测的有效距离是多少？能识别哪些放电类型？答：PDQ局部放电模式最远检测距离可达120米，可有效识别沿面放电、悬浮放电、电晕三类常见局部放电，自动评估放电发生概率，同时显示PRPD相位图谱。远距离检测可充分保障高压场景下巡检人员的操作安全。
问：声热融合的红外模块是标配吗？有什么实际作用？答：红外模组为选配件，需单独采购。加装后FLUKE ii1050C可实现声、热、可见光三模态同屏显示，一次巡检同时排查声学异常与温度异常，双重验证故障状态，比如检测开关柜时可同时定位局放声源与发热点，有效降低误判率，无需分别携带两台设备。
问：嘈杂的工厂环境下使用，会影响检测准确性吗？答：不会。FLUKE ii1050C声学成像仪搭载202个MEMS麦克风阵列，配合优化的噪声抑制算法，可有效过滤工业现场的背景噪声干扰，精准聚焦异常高频声源，在嘈杂的生产车间内也能稳定定位微小泄漏、异响等问题。
问：检测数据可以导出吗？能不能生成正式的巡检报告？答：设备支持本机一键生成标准化检测报告，包含声像图、标注信息、故障说明等内容，可直接分享使用。也可通过USB-C接口导出图像、视频与检测数据，方便后续整理归档，同时支持Wi-Fi、蓝牙无线传输，可快速同步数据至管理端。
问：MecQ和Beacon模式需要额外付费购买吗？答：不需要。MecQ机械异响检测模式与Beacon气密性检测模式可通过官方免费固件升级解锁，无需额外付费。升级后设备可覆盖更多检测场景，功能随固件迭代持续拓展。
整体来看，FLUKE ii1050C声学成像仪是一款兼顾专业性与易用性的便携式声学检测设备，针对工业现场气体泄漏、局部放电、机械异响等排查痛点优化设计，既保障了检测的精准性与量化能力，又通过直观的成像呈现与简洁的操作逻辑降低了使用门槛。对于电力、化工、制造等行业的运维巡检团队而言，FLUKE ii1050C能够有效提升故障排查效率，降低能源损耗与安全风险，同时可通过固件升级与红外模组拓展持续提升能力，是企业搭建预防性运维体系的实用检测工具，文章来源于光学测量仪器。
