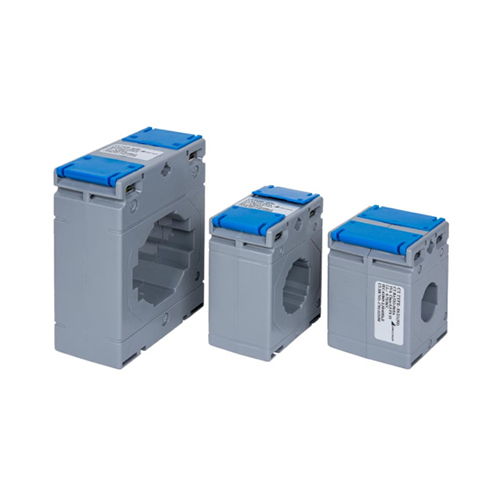

SIRAX CT200套管式电流互感器
SINEAX CT200套管式电流互感器 常用在新设施上需要获取和处理高电流的地方，用于检测高交流电流，并将其转换为小型、无害和安全的变压器可测量的电流，通过开口直接卡在母线或导线上，二次侧（通常是测量装置、电能表或显示器）由前后接线端子连接，套管式电流互感器是目前市场上很可靠、很精确、很经济的一种电流互感器。但是，为了便于安装，必须断开一次导线。因此，它们更适合新设施。SIRAX CT200套管式电流互感器系列型号有SIRAX CT200/CT2......
产品描述
SINEAX CT200套管式电流互感器常用在新设施上需要获取和处理高电流的地方，用于检测高交流电流，并将其转换为小型、无害和安全的变压器可测量的电流，通过开口直接卡在母线或导线上，二次侧（通常是测量装置、电能表或显示器）由前后接线端子连接，套管式电流互感器是目前市场上很可靠、很精确、很经济的一种电流互感器。但是，为了便于安装，必须断开一次导线。因此，它们更适合新设施。SIRAX CT200套管式电流互感器系列型号有SIRAX CT200/CT210/CT220/CT230和CT240，每台测量仪器在出厂前都经过了检测，在安装过程中，要按照要求的环境及要求才能保证电流互感器正常使用。
SINEAX CT200套管式电流互感器的应用广阔，无论是哪个部门，只要想把测量变量变成您需要的量，都可以安装这种测量装置。可以用在交流电压高的场合，电流将被检测并转化为小而无害的电流以及可测量的电流，转换初级额定电流分为二次，可以根据测量设定额定电流为5A或1A。Camillebauer公司位于景色旖旎的瑞士沃伦(苏黎世附近)，成立于1900年(瑞士巴塞尔)，1944年起开始自主研发和生产，是一家秉承瑞士品质和创新精神的中型企业，在全球范围内向能源生产、输送及用户端，提供客户化产品和解决方案，为用户创造价值，Camillebauer公司以传承瑞士品质和积极创新的姿态，重新做了技术创新基于新能源时代的四大核心技术领域（1）测量和显示（2）电能质量（3）控制和监控（4）软件和系统解决方案，藉此从容应对世界对能源日趋复杂要求之挑战。电力，不像墙上的插座那么简单！
文章来源于Camillebauer
SIRAX CT200套管式电流互感器技术参数
| Type | SIRAX CT200 | SIRAX CT210 | SIRAX CT220 | SIRAX CT230 |
| Circular conductor | Ø21mm | Ø28mm | Ø30.5mm | Ø51mm |
|
Primary conductor |
20x10mm |
30x10mm 20x20mm 2x15x10mm |
30x10mm 25x25mm 2x20x10mm |
60x12mm 50x30mm 50x20mm |
| Width / height / depth | 50 / 70 / 51mm | 50 / 70 / 51mm | 62 / 78 / 40mm | 86 / 110 / 45mm |
| Primary current Ipr | 50 A … 300 A | 100 A … 600 A | 100 A … 800 A | 300 A … 1600 A |
| Secondary current Isr | 5 A or 1 A | |||
| Class of accuracy | 0.5 | 0.5 | 0.2S；0.5 | 0.2S；0.5 |
| Test voltage | 4 kV；50 Hz；1 min | |||
| Nominal frequency | 50 … 60 Hz | |||
| Rated insulation level Um | 0.72 kV | |||
| Rated power Sr | 1 … 20 VA | |||
| Thermal short circuit current Ith | 60xIN | |||
| Dynamic short circuit current Idyn | 2.5xIth | |||
| Insulation class | E (max. 120 °C) | |||
| Instrument security factor FS | FS5；FS10 | |||
| Housing material | Polycarbonate | |||
| Flammability class | UL94 V-0，self-extinguishing，not dripping，free of halogen | |||
| Ambient temperature | -20 °C … +45 °C | |||
| Standard accepted | IEC 61869-1；IEC 61869-2 | |||
SIRAX CT200套管式电流互感器技特点
精确▪ 安全的▪ 容易的
•高防火安全壳
•可密封盖的防篡改保护
由于优化的外壳，防止污染
•封闭线圈体
•测量精度高达0.2S级
•大量的标称尺寸和尺寸选择
•组装简单快捷
•通过螺丝端子的安全连接技术
•适用于圆形导体、铜轨、安装轨道上

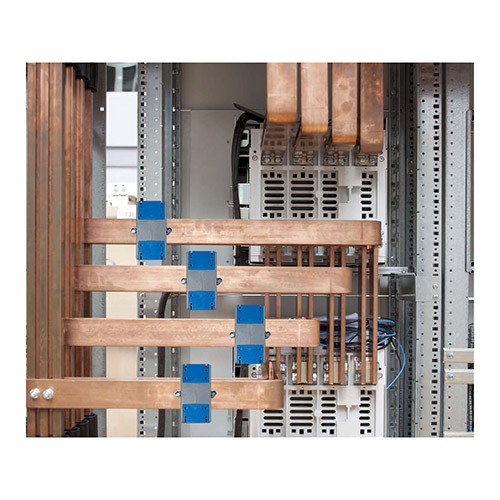

•提供不同的装配选项，例如墙壁、电缆、母线或顶帽轨道安装
•免维护
SIRAX CT200套管式电流互感器性能
| Transformer type | SIRAX CT200 | SIRAX CT210 | SIRAX CT220 | SIRAX CT230 | ||
| Accuracy class | 0.5 | 0.5 | 0.2S | 0.5 | 0.2S | 0.5 |
| Primary current | Rated power / Instrument security factor (FS) | |||||
| 50 A | 1 VA / FS10 | – | – | – | – | – |
| 60 A | 1 VA / FS5 / FS10 | – | – | – | – | – |
| 75 A | 1.5 VA / FS5 | – | – | – | – | – |
| 80 A | 2.5 VA / FS5 | – | – | – | – | – |
| 100 A | 2.5 VA / FS5 | 1.5 VA / FS5 | 1 VA / FS5 | 1.5 VA / FS5 | – | – |
| 120 A | 2.5 VA / FS5 | 2.5 VA / FS5 | 1 VA / FS5 | 2.5 VA / FS5 | – | – |
| 125 A | 3.75 VA / FS5 | 2.5 VA / FS5 | 1 VA / FS5 | 2.5 VA / FS5 | – | – |
| 150 A | 5 VA / FS5 | 5 VA / FS5 | 1.5 VA / FS5 | 3.75 VA / FS5 | – | – |
| 200 A | 5 VA / FS5 | 5 VA / FS5 | 2.5 VA / FS5 | 5 VA / FS5 | – | – |
| 250 A | 5 VA / FS5 | 5 VA / FS5 | 2.5 VA / FS5 | 5 VA / FS5 | – | – |
| 300 A | 7.5 VA / FS5 | 5 VA / FS5 | 2.5 VA / FS5 | 5 VA / FS5 | 1.5 VA / FS5 | 5 VA / FS5 |
| 400 A | – | 7.5 VA / FS5 / FS10 | 3.75 VA / FS5 | 7.5 VA / FS5 | 2.5 VA / FS5 | 10 VA / FS5 |
| 500 A | – | 10 VA / FS5 | 5 VA / FS5 / FS10 | 10 VA / FS5 | 2.5 VA / FS5 | 10 VA / FS5 |
| 600 A | – | 15 VA / FS5 | 5 VA / FS5 / FS10 | 15 VA / FS5 | 5 VA / FS5 / FS10 | 15 VA / FS5 |
| 750 A | – | – | 5 VA / FS5 / FS10 | 15 VA / FS5 | 5 VA / FS10 | 15 VA / FS5 |
| 800 A | – | – | 5 VA / FS5 / FS10 | 15 VA / FS5 | 7.5 VA / FS10 | 20 VA / FS5 |
| 1000 A | – | – | – | – | 10 VA / FS10 | 20 VA / FS5 |
| 1200 A | – | – | – | – | 10 VA / FS10 | 20 VA / FS5 |
| 1250 A | – | – | – | – | 10 VA / FS10 | 20 VA / FS5 |
| 1500 A | – | – | – | – | 10 VA / FS10 / FS5 | 20 VA / FS10 / FS5 |
| 1600 A | – | – | – | – | 10 VA / FS10 / FS5 | 20 VA / FS5 |
