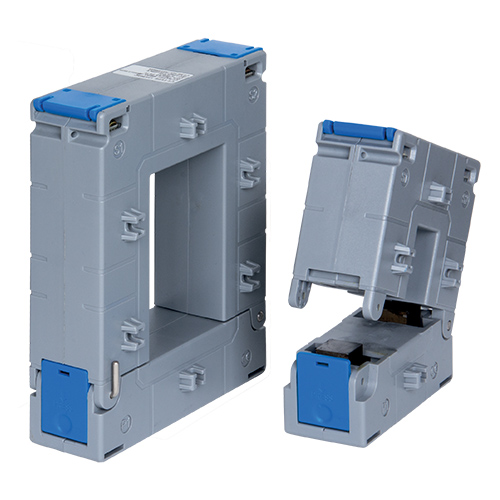

SIRAX CT300电流互感器
SIRAX CT300电流互感器 由于其设计紧凑、安装方便，特别适合于涉及空间难以接近和受限的场合，分离的特征也便于安装在电缆或母线上，确保了电流互感器中电缆或母线的安全装配，清晰可听见的咔哒声则说明安装成功。附加的锁紧机构防止可分离芯意外打开；如果电流路径中断存在问题或测量装置必须以简单的方式进行改造，则分芯电流互感器是正确的选择。电流互感器可以将额定电流转换为测量系统使用的5A或1A的电隔离二次电流，测量装置、显示器......
产品描述
SIRAX CT300电流互感器由于其设计紧凑、安装方便，特别适合于涉及空间难以接近和受限的场合，分离的特征也便于安装在电缆或母线上，确保了电流互感器中电缆或母线的安全装配，清晰可听见的“咔哒声”则说明安装成功。附加的锁紧机构防止可分离芯意外打开；如果电流路径中断存在问题或测量装置必须以简单的方式进行改造，则分芯电流互感器是正确的选择。电流互感器可以将额定电流转换为测量系统使用的5A或1A的电隔离二次电流，测量装置、显示器或控制器的二次测量则可以通过端子连接。
SIRAX CT300电流互感器说明书规格
| Type | SIRAX CT300 | SIRAX CT310 | SIRAX CT320 | SIRAX CT330 |
| Internal dimensions | 23x33mm | 55x85mm | 85x125mm | 85x172mm |
| Width / height / depth | 93 / 106 / 40mm | 125 / 158 / 40mm | 155 / 198 / 40mm | 195 / 245 / 40mm |
| Primary current Ipr | 100 A … 400 A | 250 A … 2000 A | 1600 A … 3000 A | 2500 A … 5000 A |
| Secondary current Isr | 5 A oder 1 A | |||
| Class of accuracy | 0.5; 1 | 0.5 | 0.5 | 0.5 |
| Test voltage | 4 kV; 50 Hz; 1 min | |||
| Nominal frequency | 50 … 60 Hz | |||
| Rated insulation level Um | 0.72 kV | |||
| Rated power Sr | 1 … 20 VA | |||
| Thermal short circuit current Ith | 60xIN | |||
| Dynamic short circuit current Idyn | 2.5xIth | |||
| Insulation class | E (max. 120 °C) | |||
| Instrument security factor FS | FS10; FS15; FS30 | |||
| Housing material | Polycarbonate | |||
| Flammability class | UL94 V-0, self-extinguishing, not dripping, free of halogen | |||
| Ambient temperature | -20 °C … +45 °C | |||
| Standard accepted | IEC 61869-1; IEC 61869-2 | |||
SIRAX CT300电流互感器客户认可优点
高防火安全壳
可密封盖的防篡改保护
封闭外壳的污染防护
可分离线圈体
额外的锁定保护防止意外打开
大量的标称尺寸和尺寸选择
可分离芯，易于快速组装
通过螺丝端子的安全连接技术
非常适合在不中断电流供应的情况下对现有设施进行改造
提供不同的装配选项，例如墙壁、电缆、母线或顶帽轨道安装
SIRAX CT300电流互感器技术参数
| Transformer type | SIRAX CT300 | SIRAX CT310 | SIRAX CT320 | SIRAX CT330 | |
| Accuracy class | 0.5 | 1 | 0.5 | 0.5 | 0.5 |
| Primary current | Rated power / Instrument security factor (FS) | ||||
| 100 A | – | 1.5 VA / FS10 | – | – | – |
| 150 A | – | 1.75 VA / FS10 | – | – | – |
| 200 A | – | 2.5 VA / FS10 | – | – | – |
| 250 A | – | 3.75 VA / FS10 | 1 VA / FS10 | – | – |
| 300 A | 2.5 VA / FS10 | 5 VA / FS10 | 2.5 VA / FS15 / FS10 | – | – |
| 400 A | 3.75 VA / FS10 | 6.25 VA / FS10 | 2.5 VA / FS10 | – | – |
| 500 A | – | – | 3.75 VA / FS10 | – | – |
| 600 A | – | – | 5 VA / FS10 | – | – |
| 750 A | – | – | 7.5 VA / FS10 | – | – |
| 800 A | – | – | 7.5 VA / FS10 | – | – |
| 1000 A | – | – | 10 VA / FS10 | – | – |
| 1200 A | – | – | 10 VA / FS10 | – | – |
| 1250 A | – | – | 10 VA / FS10 | – | – |
| 1500 A | – | – | 10 VA / FS10 | – | – |
| 1600 A | – | – | 10 VA / FS10 | 20 VA / FS10 | – |
| 2000 A | – | – | 10 VA / FS10 | 20 VA / FS10 | – |
| 2500 A | – | – | – | 25 VA / FS10 | 25 VA / FS30 |
| 3000 A | – | – | – | 30 VA / FS10 | 30 VA / FS30 |
| 4000 A | – | – | – | – | 30 VA / FS30 |
| 5000 A | – | – | – | – | 30 VA / FS30 |
CamilleBauer公司根据IEC61869-2电流互感器制作标准，为用户提供了各种类型的电流互感器，只要用户提供需要的电流互感器的标称尺寸、精度的要求、导体的尺寸要求或者安装的环境，CamilleBauer都会为您提供合适的电流互感器。CamilleBauer为电力系统的用户测量大电流提供了各种产品组合，用来对能量进行安全而精确的采集，使用专业的测量组合，还可以系统而精确地对获取电流和能量值进行测量，并对电流和能量值进行分析，通过可视化和保存数据从而确定并计划能源消耗。电力，不像墙上的插座那么简单！
