在工业测控系统的开发与部署中，模拟量输出设备的驱动兼容性、信号调理精度与抗干扰能力直接影响系统落地效率。NGI恩智NXI-6201-4/16模拟量输出卡作为4通道16位模块化设备，以±5V/±200mV电压输出、±200mA电流输出及0.03%+0.02%F.S.电压精度，成为汽车电子与新能源测试的核心组件。NXI-6201-4/16支持Modbus-RTU、SCPI、CANopen多协议，且提供全语言驱动支持，其信号调理与抗干扰设计更适配复杂工业环境。基于产品目录权威参数与抗干扰技术资料，本文从驱动接口技术逻辑、多语言开发实践、信号调理与抗干扰协同三方面展开，挖掘NXI-6201-4/16的开发与硬件优势。​NXI-6201-4/16模拟量输出卡的驱动体系以模块化DLL为核心，支持多种开发语言和协议，适用于汽车电子、新能源储能等测试场景。

核心驱动特性

模块化DLL：提供标准动态链接库，支持C++、.NET、VB、Delphi等开发语言调用 。

协议兼容性：支持Modbus-RTU、SCPI、CANopen等工业通信协议 。

开发支持

上位机例程：配套提供LabVIEW、C#等开发环境的示例代码 。

独立控制：支持通过LAN接口单独控制，无需依赖主机系统 。

应用场景

测试领域：适用于分流器、霍尔传感器模拟及BMS测试系统等高精度信号输出需求



NGI恩智NXI-6201-4/16模拟量输出卡的驱动体系以模块化DLL为核心，通过分层接口设计实现硬件控制与上层应用的解耦，这一架构为多场景开发提供了灵活基础。NXI-6201-4/16的驱动文件包含设备初始化、通道配置、信号输出三类核心函数，其中初始化函数可自动识别设备通讯模式（LAN/CAN），配合12VDC供电检测机制，确保设备在独立运行或机箱集成模式下均能稳定启动。例如调用NXI_InitDevice()函数时，只需传入设备ID与通讯端口参数，即可完成NXI-6201-4/16的硬件连接校验，大幅简化开发流程。​

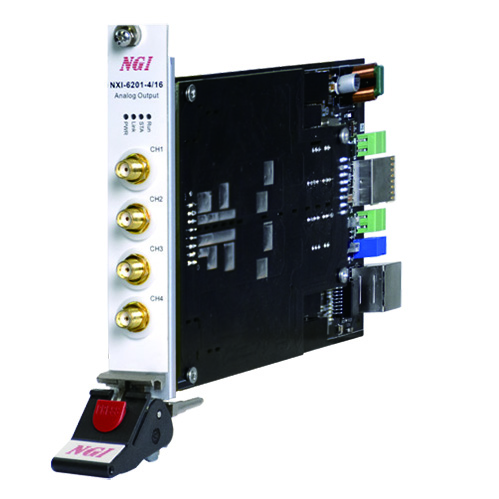

NGI恩智NXI-6201-4/16 模拟量输出卡

通道配置接口的灵活性是NXI-6201-4/16适配多测试需求的关键。驱动支持通过NXI_SetChannelMode()函数为4路通道独立配置电压或电流输出模式，结合NXI_SetRange()函数切换±5V/±200mV电压量程与±200mA电流量程，这种动态配置能力使NGI恩智NXI-6201-4/16模拟量输出卡可快速响应测试场景变化。在BMS测试中，工程师可通过驱动接口将1、2通道设为±200mV电压输出模拟分流器信号，3、4通道设为±200mA电流输出模拟霍尔传感器信号，无需更换硬件即可完成多类型信号模拟。​

信号输出接口的精度控制直接关联NXI-6201-4/16的核心性能。驱动通过16位数据传输接口与硬件DAC模块联动，确保输出指令与实际信号的精准匹配。调用NXI_WriteAnalogValue()函数时，输入的数字量经驱动校准算法修正后发送至硬件，配合0.03%+0.02%F.S.的电压精度指标，使NGI恩智NXI-6201-4/16模拟量输出卡在±5V量程下的输出误差控制在2.5mV以内。此外，驱动还内置信号校准接口，可通过NXI_CalibrateChannel()函数对长期使用后的通道精度进行修正，延长设备有效使用寿命。​


NGI恩智NXI-6201-4/16模拟量输出卡的多语言支持能力源于驱动对不同开发环境的深度适配，配套的例程资源进一步降低了二次开发门槛。在C++开发场景中，NXI-6201-4/16的DLL驱动可通过动态链接方式集成，工程师利用LoadLibrary()函数加载驱动后，直接调用接口实现信号输出控制。例如在新能源储能测试系统开发中，基于C++的上位机通过循环调用NXI_WriteAnalogValue()函数，控制NXI-6201-4/16输出0~200mA阶梯电流信号，模拟电池充放电过程中的电流变化，配合实时数据采集完成PCS调节性能测试。​

Labview开发例程的可视化特性为NXI-6201-4/16的快速验证提供了便利。例程包含设备初始化、通道配置、波形输出等模块化VI（虚拟仪器）组件，用户可直接拖拽组合实现测试流程搭建。在霍尔传感器模拟测试中，利用例程中的“波形生成VI”生成正弦波信号，通过“信号输出VI”发送至NGI恩智NXI-6201-4/16模拟量输出卡，即可输出0~±200mA的动态电流信号，配合示波器观察波形失真度，验证传感器的动态响应性能。这种可视化开发方式使非专业编程人员也能快速上手NXI-6201-4/16的操作与测试。​

C#开发适配则聚焦工业自动化系统的集成需求。NXI-6201-4/16的驱动提供.NET框架兼容接口，可直接在VisualStudio环境中引用，配合Modbus-RTU协议实现与PLC的联动控制。在汽车电子ATE系统中，基于C#开发的主控软件通过驱动接口控制NXI-6201-4/16输出模拟传感器信号，同时通过Modbus-RTU协议接收PLC的工况切换指令，实现“信号生成-设备测试-结果反馈”的自动化闭环。驱动的线程安全设计确保了多任务并发场景下的稳定性，即使同时控制4路通道输出不同信号，NXI-6201-4/16也能保持指令响应的及时性与输出精度。​


NGI恩智NXI-6201-4/16模拟量输出卡的信号质量保障体系由信号调理电路与抗干扰设计协同构建，每一项技术细节均针对工业场景的复杂环境优化。信号调理模块采用RC滤波与精密放大电路组合，对DAC转换后的原始信号进行平滑处理，有效抑制高频噪声。在±200mV小量程输出时，滤波电路可将信号纹波控制在0.01mV以内，使NXI-6201-4/16能精准复现分流器的微小电压变化，适配新能源储能系统的高精度电流检测需求。​

通道间隔离技术是NXI-6201-4/16阻断信号串扰的核心手段。每路通道采用独立光耦隔离电路，结合屏蔽接地设计，使通道间隔离度达到60dB以上，即使在4路通道同时输出不同量程信号时，串扰电压也能控制在1mV以下。在多参数同步测试中，例如同时模拟温度、压力、流量、液位四种传感器信号，NGI恩智NXI-6201-4/16模拟量输出卡的隔离设计可确保单通道参数调整不会影响其他通道的输出稳定性，提升测试数据的可靠性。​

电磁兼容设计进一步增强了NXI-6201-4/16的环境适应能力。设备采用双层屏蔽外壳，外层为低频磁屏蔽层，内层为电磁屏蔽层，可有效抵御工业现场的辐射干扰与电磁耦合干扰。在汽车电子测试车间等强干扰环境中，这种复合屏蔽技术使NGI恩智NXI-6201-4/16模拟量输出卡的信号偏差增幅控制在5%以内，配合电源输入的±5%波动耐受设计，确保设备在电压不稳定场景下仍能正常工作。此外，信号输出线缆采用屏蔽双绞线设计，减少传输过程中的干扰引入，形成从硬件到布线的全链路抗干扰体系。​



NGI恩智NXI-6201-4/16模拟量输出卡通过模块化驱动架构、多语言开发支持与全链路抗干扰设计，构建了适配工业测控需求的产品优势。NXI-6201-4/16的分层驱动接口实现了硬件控制的精准与灵活，多语言例程资源降低了系统集成门槛，而信号调理与抗干扰技术的协同则保障了复杂环境下的信号质量。从C++工业系统开发到Labview快速验证，从新能源储能测试到汽车电子ATE集成，NGI恩智NXI-6201-4/16模拟量输出卡均能凭借其技术特性满足多样化需求。这种“易开发、高兼容、抗干扰”的产品设计，使其在精密测控领域具备扎实的实用价值。
