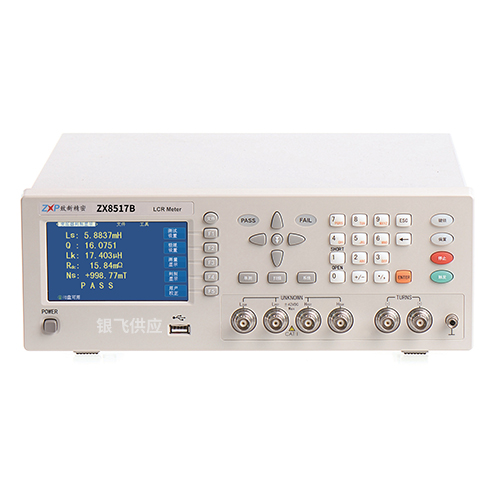

ZX8517B数字电桥
致新ZX8517B数字电桥。将测试夹具或测试电缆连接于数字电桥前面板的Hcur、Hpot、Lcur、Lpot四个测试端上。对具有屏蔽外壳的被测件，可以把屏蔽层与仪器地“┴”相连。LCR电桥是电子元器件设计、检验、质量控制和生产测试强有力的工具。其超高速的测试速度使其特别适用于自动生产线的点检机，压电器件的频率响应曲线分析等等。其多种输出阻抗模式可以适应各个电感变压器厂家的不同标准需求。LCR电桥产品以其卓越的性能可以实现商业标准和标准如IEC和MIL标准的各种测试。
采用320*240彩色TFT显示屏幕的新一代阻抗测试仪器，其0.05%（万分之五,仅ZX8517）的基本精度，其他0.1%的基本精度、50Hz ～100kHz的频率范围满足来料检验、出货检查、生产线快速测试。
致新ZX8517B数字电桥性能特点
■0.1%测试精度，测量速度快(30次/秒)
■10ΩCC、25Ω、50Ω、100Ω、10/100Ω输出阻抗
■在测试页面可快速开路、短路清零功能，抛弃繁琐操作
■在测试显示画面可监测电压电流，校正信息
■可控制恒流源，直接在测试页面偏置输入所需电流
■合格与不合格LED灯指示、不同声音提示、不同颜色提示
■简单易懂SCPI通讯协议、可快速与设备组建测试系统
■支持U盘升级，可快速将测试结果、条件存到U盘
■测试条件保存, 仪器内部50组，U盘500组测试文件
■简体中文、英文操作语言，有不同显示风格选择
■键盘锁定功能，关机自动保存测试条件，下次无需重设定
■灵活的接口功能，按需求定义实现数据记录、保存、处理
■丰富的接口,RS232、UsbTMC、UsbCDC、Handler、GPIB、LAN
■仪器内部可以选择上下沿（↑或↓）进行触发
■仪器后面板有BNC触发，快速实现外部脚踏开关连接
■符合LXI标准，快速实现测试系统组建
■可定制连续电平
ZX8517B数字电桥系列参数
|
技术参数
|
||||
|
测试频率
|
ZX8517
|
|||
|
100、120、1K、10K、40K、100k （Hz）
|
50、60、100、120、1k、10k、40k、50k、60k、100k （Hz）
|
|||
|
测试参数
|
C、L、R、D、Q、θ、X、|Z|
|
|||
|
基本准确度
|
0.05%
|
0.1%，精度表为准
|
||
|
测试速度
|
快:30次/秒、中:20次/秒、慢:6次/秒（1kHz以上频率）
|
|||
|
快: 6次/秒、中: 4次/秒、慢:2次/秒（1kHz以下频率）
|
||||
|
量程方式
|
自动、保持
|
|||
|
触发方式
|
内部、手动、自动、外部、总线
|
|||
|
测试电平
|
0.1、0.25、0.3、0.5、1Vrms
|
|||
|
信号源阻抗
|
10ΩCC、25Ω、50Ω、100Ω、10/100Ω
|
|||
|
校准功能
|
开路/短路,全频清零、点频清零
|
|||
|
显
示
范
围
|
|Z|
|
0.1 mΩ — 99.999MΩ
|
||
|
L
|
0.0001uH-9999.9H
|
|||
|
C
|
0.0001pF—9.9999F
|
|||
|
R
|
0.1 mΩ - 99.999MΩ
|
|||
|
D
|
0.0001—9.9999
|
|||
|
Q
|
0.1-9999.9
|
|||
|
Θ（RAD）
|
-3.1415-3.1415
|
|||
|
Θ（DEG）
|
-179.99 o -179.99o
|
|||
|
Δ%
|
-99.99%-99.99%
|
|||
|
DCR
|
-----------------------
|
|||
|
等效电路
|
串联、并联
|
|||
|
比较器
|
四档分选，BIN0～BIN3、NG、AUX
|
|||
|
PASS、HI、LOW（PASS/FAIL LED显示）
|
||||
|
接口
|
GPIB（选件）、LAN（选件）
|
|||
|
RS232C、UsbHost、UsbTMC、UsbCDC、Handler
|
||||
|
存储器
|
内部50组，外部U盘500组文件
|
|||
|
温度湿度
|
0℃～40℃，相对湿度≤75%
|
|||
|
电源要求
|
电压
|
100 ～ 120 Vac或198 ～ 242 Vac
|
||
|
频率
|
46 ～ 64 Hz，功率大于50 VA
|
|||
|
体积（W*H*D）
|
216mm*87mm*300mm
|
|||
|
重量（净重）
|
5.5Kg
|
|||
ZX8517B数字电桥测量参数及符号
C：电容 L：电感R：电阻 Z：阻抗 Y：导纳
X：电抗 B：电纳 G：电导
|Z|：阻抗的模 |Y|：导纳的模
D：损耗 q：相位角 Q：品质因数
DCR：直流电阻 Rs：等效串联电阻ESR
Rp：等效并联电阻
Lk：漏电感 DCR：直流电阻 Turns-Ratio：圈数比
Turns（圈数） Phase（相位）
文章来源于深圳银飞，ZX8517B有现货。
