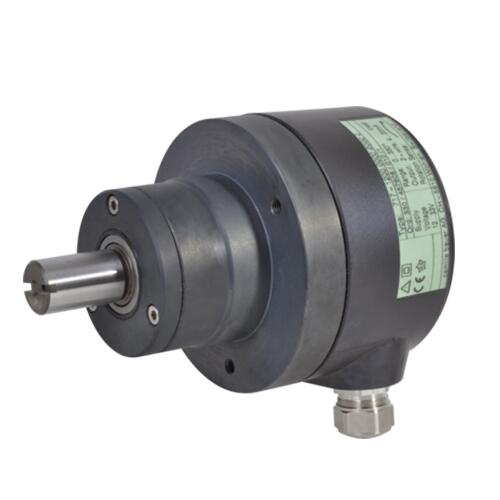

GMC-I 可编程角位变送器KINAX WT717
KINAX WT717 是GMC-I推出的一款针对重载应用，带轴 可编程角位变送器 。 KINAX WT717 将轴的角度位置转化为负荷独立的直流信号，这个直流信号与轴角位成相应比例，装置可自由连接，机械磨损很小。 可编程角位变送器KINAX WT717 主要特性 单圈以及多圈的 角位变送器 坚固的结构适用于现场应用 机械与电安全系数非常高 激活后，电容式扫描系统马上就能提供一个绝对的位置信号 无磨损，低年度维护费用以及可安装的地方不受限 可以用PC对测量范围、旋转方向......
产品描述
KINAX WT717是GMC-I推出的一款针对重载应用，带轴可编程角位变送器。KINAX WT717将轴的角度位置转化为负荷独立的直流信号，这个直流信号与轴角位成相应比例，装置可自由连接，机械磨损很小。
单圈以及多圈的角位变送器坚固的结构适用于现场应用
机械与电安全系数非常高
激活后，电容式扫描系统马上就能提供一个绝对的位置信号
无磨损，低年度维护费用以及可安装的地方不受限
可以用PC对测量范围、旋转方向、特性、开关转换点进行编程
可以对模拟输出、零位与测量范围可调或者独立的微调
在安装阶段就可以进行：测量值的仿真/后面系列器件链的测试
测量值的获取/暂态值的显示与测量值的趋势图的显示
输出值特性化/对线性，V字形特征曲线可编程或者对任意特征曲线可编程
较小的轴承影响<0.1%
本安防爆等级 Ex ia IIC T6
可安装在危险区域
也有防海水版本
本文来自银飞
测量范围：编程区间
0~10°, 0~50°, 0~350°（无齿轮）
编程区间0~10°, 0~50°, 0~350° 高达可达1600圈（带附加齿轮）
测量输出：4~20mA带2线制连接
输出变量IA：负荷独立直流电流，与输入角度成比例
电流限值：IA max. 40 mA
供电：12~33V DC（非本安版本，不带电气隔离）
12~30V DC（本安版本，不带电气隔离）
较大电流消耗：约5 mA + IA
较大剩余纹波：< 0.3% p.p.
精度：误差范围≤0.5%
重复精度：< 0.2%
响应时间：< 5 ms
电气连接：电缆接头，螺旋端子
机械数据
启动扭矩：约 25 Ncm
间隙影响：±0.1%
传动轴直径：19mm 或 12mm
静态承受力
轴上负载：Max. 1000 N（径向）
Max. 500 N （轴向）
装配位置：任意
材质：标准法兰壳体：钢，海水法兰壳体：优质钢1.4462
插头壳体：塑料，插头壳体：塑料，轴：防锈硬化钢
重量：约2.9kg（不带附加齿轮）， 约3.9kg（带附加齿轮）
