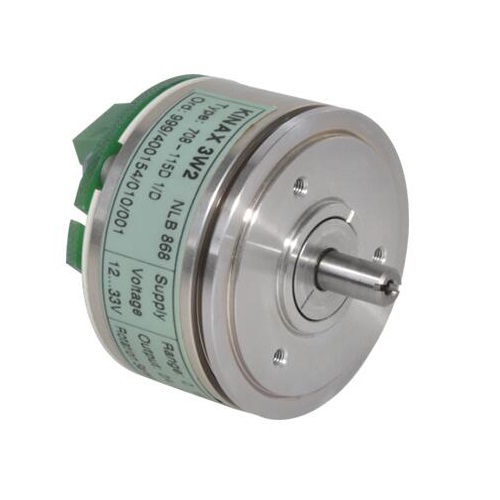

GMC-I 角位变送器KINAX 3W2
装入型带轴 角位变送器KINAX 3W2 是将轴的角度位置转化为负荷独立的直流信号，这个直流信号与轴角位成相应比例，装置可自由连接，机械磨损很小。 角位变送器KINAX 3W2 的主要特性 紧凑的 角位变送器 可以装入其他设备中 激活后，电容式扫描系统马上就能提供一个绝对的位置信号 无磨损，低年度维护费用以及可安装的地方不受限 零点与测量范围可调 较小的轴承影响0.1% 很小的启动力矩0.001Ncm 本安防爆等级 Ex ia IIC T6 可安装在危险区域 角位变送器KINAX......
产品描述
装入型带轴角位变送器KINAX 3W2是将轴的角度位置转化为负荷独立的直流信号，这个直流信号与轴角位成相应比例，装置可自由连接，机械磨损很小。
角位变送器KINAX 3W2的主要特性
紧凑的角位变送器可以装入其他设备中
激活后，电容式扫描系统马上就能提供一个绝对的位置信号
无磨损，低年度维护费用以及可安装的地方不受限
零点与测量范围可调
较小的轴承影响<0.1%
很小的启动力矩<0.001Ncm
本安防爆等级 Ex ia IIC T6
测量范围：0~10°, 0~30°, 0~60°, 0~90°, 0~180°, 0~270°
测量输出：0~1 mA, 0~5 mA, 0~10 mA, 0~20 mA, 4~20 mA
每组带3线或4线制连接
4~20 mA 2线制连接
供电：12~33V DC（非本安版本）
12~30 V DC （本安版本）
输出电流剩余纹波：< 0.3% p.p.
较大剩余纹波：10% p.p. （不允许电压掉至12V以下）
精度：误差范围≤±0.5% 在0~≤150°范围内
误差范围≤±1.5% 在0~>150°到0~270°范围内
重复精度：< 0.2%
响应时间：< 5 ms
电气连接：接线端子（保护等级IP00 根据EN 60 529）或者
螺旋端子的印刷接线或
AMP连接器印刷接线或
焊盘的印刷接线或
二极管的印刷接线
机械数据
启动扭矩：<0.001 Ncm，2mm轴
<0.03 Ncm，6mm轴或1/4“
间隙影响：±0.1%
传动轴直径：2mm, 6mm 或1/4”
静态承受力
轴上负载：传感驱动轴直径2mm 6mm或1/4“ 径向较大16 N 83 N 轴向较大25 N 130 N
装配位置：任意
材质：镀铬铝
轴：硬化不锈钢
