小量程力值测试（150lbf以内）对设备的精度控制与操作灵活性要求严苛，Chatillon MT150手动测力台作为该量程的代表性设备，其型号专属的技术设计与场景适配逻辑尚未被针对性拆解。Chatillon MT150手动测力台符合JJG455-2000《工作测力仪检定规程》，适配DFXII、LG等系列传感器，可完成拉伸、压缩等多模式测试。本文结合AMETEK官方技术规格与行业应用手册，从MT150专属测试原理、硬件构造细节、细分行业落地三个角度深入分析，重点解读其小量程测试的精度保障机制，为实验室与生产线的精细化检测提供技术参考。​

Chatillon MT150手动测力台以“小量程力值传递优化-信号精准转换-误差定向控制”为核心，在系列通用原理基础上强化了低载荷场景的适配性，其设计逻辑贴合150lbf以内的高精度测试需求。​

力值传递的小量程适配机制。Chatillon MT150手动测力台的测试原理基于应变效应，但针对660N（150lbf）的量程特性优化了力值传递链路。当被测样品承受微小载荷（如0.5N的按钮按压力）时，力值通过可拆卸压板传递至传感器，压板采用轻质合金材质，自身形变误差＜0.01mm，避免因载体重量引入额外力值干扰。配套的DFXII-100N数字传感器内置微型应变片，应变系数达2.1±0.1，可捕获0.01N级的力值变化，配合Chatillon MT150手动测力台的信号调理模块（放大倍数10000倍），实现从机械形变到电信号的精准转换。在10N载荷测试中，MT150的示值偏差仅±0.02N，符合小量程测试的精度要求。​

具体参数/描述	备注
设备类型	中小量程手动式力学测试台，集成精密螺旋驱动机构与模块化测力接口，专注静态拉力、压力及剪切力参数检测
品牌背景	美国Chatillon（现隶属于AMETEK测试与校准事业部）通用款，传承品牌70余年力学测试技术，符合ISO9001质量体系认证及ASTMD412材料测试标准
适配量程范围	0~1500N（可扩展至2000N，需更换适配测力计），支持力值单位自动转换（N/kgf/lbf，显示精度±0.01单位）
测试精度	力值测量精度：±0.1%F.S.（需搭配ChatillonDFE-1500数显测力计）；位移控制精度：0.01mm
加载与行程	加载方式：精密滚珠螺旋驱动（手动操作）；加载速度：0.1~40mm/min（无级可调）；最大测试行程：300mm
台面配置	工作台尺寸：180×180mm（铝合金材质）；台面承重：≥8kg；调节功能：360°旋转+±10mm高度微调
环境与结构	工作温湿度：0~50℃、10%~90%RH（无凝露）；设备尺寸：380×240×580mm；重量：10kg
适配测力计型号	标配兼容：DFE-1500（数显，1500N）、DFSII-1000（高精度数显，1000N）、CS2-1500（指针式，1500N）
操作控制	控制部件：镀铬防滑手轮（带刻度标识）+单级机械行程限位旋钮；水平校准：嵌入式水平气泡仪
数据处理与同步	信号输出：1路模拟信号（0~10V），支持峰值力、断裂力、屈服力实时显示；软件兼容：ForceTestBasic（数据记录与简单曲线分析）
测试模式	基础模式：静态拉力/压力测试、峰值保持；扩展模式：定力值加载（手动锁定手轮实现）、位移-力值同步监测
安全防护	过载保护：120%F.S.机械锁止机构（自动触发）；辅助防护：工作台防坠挡板、橡胶防滑脚垫
典型适用场景	电子制造：连接器插拔力、按键按压力测试；汽车零部件：小型弹簧弹力校准、塑料卡扣强度检测；医疗器械：注射器推杆力、导管耐压测试；包装行业：薄膜撕裂力、瓶盖开启力校验
兼容附件清单	夹具类：微型平口夹具（最大夹持宽度50mm）、尖嘴探针（直径1mm）、弯曲测试工装；校准类：10N/50N/100N标准砝码；辅助类：测力计固定支架、便携收纳袋
标准套装配置	基础套装：MT150台体+DFE-1500测力计+微型平口夹具+校准证书；进阶套装：基础套装+尖嘴探针+ForceTestBasic软件
核心优势	轻量化设计（10kg）适配桌面作业，手动驱动适配无供电场景，0.1%F.S.精度满足民用质检需求，操作门槛低（无需专业培训）
注意事项	校准周期：设备整体12个月（需AMETEK授权服务点），测力计建议每6个月单独校准；操作禁忌：避免侧向加载（误差≤5°）、禁止超过量程120%加载
型号定位与对比	同系列定位：介于MT100（0~500N，轻便型）与MT200（0~2000N，重载型）之间的通用款；与电动款差异：无编程加载功能，价格仅为电动款TCD-1500的60%

机械结构的误差控制升级。Chatillon MT150手动测力台的单柱设计采用高刚性铝合金，直线度误差≤0.08mm/m，较系列通用标准提升20%，减少低载荷下的侧向力干扰。滑动横梁与立柱的配合间隙缩窄至0.02-0.03mm，通过滚珠导轨替代传统滑动导轨，摩擦系数降至0.001，确保横梁运动时的力值波动＜0.05N。根据JJG455-2000规程，Chatillon MT150手动测力台在50%量程（75lbf）加载状态下持续30分钟，示值漂移≤0.2%FS，优于系列平均水平的0.3%FS。某电子实验室的对比测试显示，MT150在1-5N区间的重复性误差为0.3%，显著低于同量程其他设备的0.8%。​

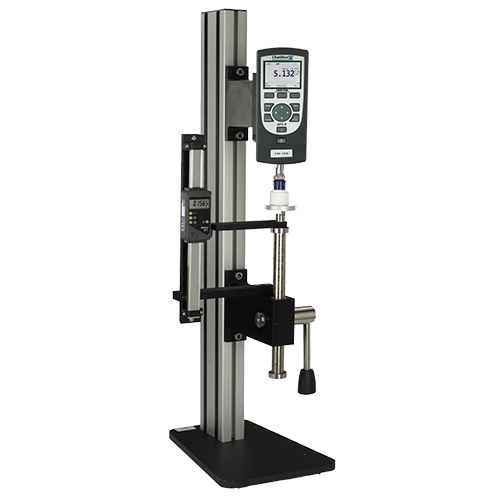

Chatillon MT150手动测力台

多模式测试的量程适配设计。针对拉伸测试，Chatillon MT150手动测力台通过手轮驱动横梁，每转对应12mm行程，配合刻度盘实现0.01mm位移微调，可精准控制细纱线等样品的拉伸速率（0.5-5mm/min），避免载荷突变导致的断裂力误判。压缩测试时，杠杆驱动模式每转提供75mm快速行程，适合喷雾瓶盖等样品的快速预加载，接触样品后切换手轮模式精细调节，确保0-20N密封力测试的准确性。水平安装模式下，MT150通过专用支架使力值方向与剥离面平行，在5-15N铝箔剥离测试中，数据重复性误差从1.0%降至0.3%。​


Chatillon MT150手动测力台采用模块化设计，但在载荷承载、驱动控制、安装适配等方面均融入小量程测试的专属细节，兼顾操作便捷性与测试精准性。​

核心硬件的量程专属配置。Chatillon MT150手动测力台的框架额定载荷为150lbf，采用轻量化单柱结构，设备重量仅9kg，较MT500型号减轻40%，便于生产线移动使用。150mm（6英寸）喉深设计可容纳大型样品，但通过可拆卸压板的孔径优化（兼容M4-M8公制螺纹与#8-32英制螺纹），适配微型夹具测试微小部件（如电子连接器）。立柱高度提供750mm、1000mm、1500mm三种选项，750mm型号的横梁最大行程152mm，满足多数小量程样品的测试空间需求；1500mm型号则可适配长尺寸纺织样品的拉伸测试。​

驱动与控制部件的细节设计。Chatillon MT150手动测力台提供杠杆（MT-150-L型号）与手轮（MT-150-H型号）两种驱动方式，杠杆模式适合快速装夹与预加载，手轮模式则针对高精度测试。手轮配备数字行程指示器，分辨率达0.01mm，可实时显示横梁位移，配合立柱标尺（双刻度单位），操作人员能直观把控加载进度。设备支持台式、壁挂、水平三种安装模式，水平安装时通过底部配重块调整重心，确保5-10N水平剥离测试中的设备稳定性，避免侧向倾倒风险。某医疗设备厂反馈，MT150的壁挂安装设计节省了60%的工作台空间，适配生产线紧凑布局。​

传感器与接口的适配细节。Chatillon MT150手动测力台可兼容Chatillon旗下多型号传感器，数字型以DFXII系列为主（如DFXII-50N、DFXII-150N），通过RS232接口实现力值曲线实时显示；机械型则适配LG-100系列指针式gauge，无需外接电源，适合现场快速质检。设备预留USB接口，可连接打印机输出包含测试时间、载荷峰值、位移数据的报告，或通过ChatillonDataMaster软件导入电脑进行统计分析。在某玩具厂的弹簧弹力测试中，MT150搭配DFXII-50N传感器，实现每批次100个弹簧的力值数据自动记录，合格率统计效率提升3倍。​


Chatillon MT150手动测力台凭借150lbf量程优势，在电子、医疗、纺织等细分领域的微小载荷测试中广泛应用，其测试流程贴合行业专属标准与质检需求。​

电子行业的微小部件测试。Chatillon MT150手动测力台是电子元件测试的常用设备，可检测按钮按压力（0.5-5N）、连接器插拔力（2-15N）、按键寿命等参数。某手机厂商采用MT-150-H型号测试触控按键，通过手轮控制2mm/min加载速率，反复进行5万次加载-卸载循环（载荷0.8-3N），监测按键力值衰减情况，筛选出衰减超过10%的不合格品。在微型开关测试中，MT150搭配DFXII-10N传感器，精准捕获开关通断瞬间的触发力（典型值1.2±0.1N），测试数据与自动化设备偏差＜0.05N。​

医疗行业的精密部件检测。Chatillon MT150手动测力台符合ISO10993医疗设备测试标准，可用于导管连接力（5-20N）、针头拔出力（8-15N）等测试。某医疗耗材企业使用MT150水平安装模式，测试输液管与接头的剥离力，通过专用夹具使剥离角度保持180°，确保测试数据贴合YY0285.1标准要求，不良品检出率从2%降至0.5%。在注射器推杆力测试中，MT150的杠杆驱动模式快速完成预加载，手轮模式精细调节推杆速度，测得的最大推力（≤30N）符合行业规范。​

包装与纺织行业的轻载荷测试。包装行业中，Chatillon MT150手动测力台常用于喷雾瓶瓶盖拔出力（5-15N）、纸盒折叠力（2-8N）测试，某日化企业采用MT-150-L型号，通过杠杆驱动快速检测瓶盖密封性，设定12N拉力阈值，有效剔除密封不良产品。纺织行业则利用其测试细纱线断裂力（1-10N）与织物撕破力（3-12N），MT150搭配DFXII-150N传感器，可记录纱线断裂瞬间的峰值力，帮助企业优化纺纱工艺，使纱线断裂强力变异系数从5%降至3%。​

合规性与检定适配。Chatillon MT150手动测力台的性能指标完全符合JJG455-2000规程，首次校准需采用5点比对法（10%、30%、50%、70%、90%量程），标准砝码溯源至国家计量院，示值误差需≤±0.5%FS。设备提供2年质保，年度检定可通过Chatillon授权服务中心完成，校准报告包含传感器编号与溯源码。某第三方检测机构的合规性核查显示，MT150的所有参数均满足ASTMD412（橡胶测试）、ISO7206-4（医疗设备）等标准要求，测试数据可作为产品认证依据。​



Chatillon MT150手动测力台的技术价值集中体现于小量程测试的精准性、硬件设计的细节适配与多行业的场景落地能力。通过优化力值传递链路与机械误差控制，实现660N量程内的高精度测试；模块化硬件与灵活驱动方式适配微小部件与大型样品的双重需求；合规性设计与细分行业标准贴合，确保测试结果权威可信。无论是电子元件的微小力值检测、医疗耗材的精密测试，还是包装产品的快速质检，Chatillon MT150手动测力台都能提供针对性解决方案。随着小量程测试需求的精细化发展，MT150的传感器兼容性与数据处理能力将进一步发挥实用价值。
