Chatillon查狄伦MT系列手动测力台
材料力学性能测试中力值精准测量是质量控制核心，Chatillon（查狄伦）MT系列手动测力台为轻量化力值测试设备，符合JJG455-2000《工作测力仪检定规程》，可匹配多类力值传感器完成拉伸、压缩等测试。本文结合ASTMD882标准，从核心测试原理、硬件构造与操作控制、行业场景应用三方面解析，为实验室与生产线提供参考。 Chatillon(查狄伦)MT系列手动测力台 是美国原装进口测力设备，主要应用于材料试验机、工业测试等领域，提供不同量程和规格的测试解决......
产品描述
材料力学性能测试中力值精准测量是质量控制核心，Chatillon（查狄伦）MT系列手动测力台为轻量化力值测试设备，符合JJG455-2000《工作测力仪检定规程》，可匹配多类力值传感器完成拉伸、压缩等测试。本文结合ASTMD882标准，从核心测试原理、硬件构造与操作控制、行业场景应用三方面解析，为实验室与生产线提供参考。
Chatillon(查狄伦)MT系列手动测力台是美国原装进口测力设备，主要应用于材料试验机、工业测试等领域，提供不同量程和规格的测试解决方案。
常见型号及规格
MT150：量程150 lbf（约660 N），适用于小负载测试。
MT500：量程500 lbf（约2.5 kN），适用于大尺寸样本测试，如纸箱折形测试、喷瓶装盖生产线等场景。
MT500HS2B2：量程500 lbf（2.5 kN），支持安全机械测力计，适合生产线终端测试。
核心功能
手动操作模式：无需电力驱动，通过手动控制横梁移动实现测试。
可拆卸底盘设计：适配公制/英制螺纹工装，支持灵活安装。
多场景适用：可进行拉伸、压缩、剥离、弯曲测试等。
| 具体参数/描述（MT150） | 具体参数/描述（MT500） | |
| 设备类型 | 中小量程手动测力台，集成精密螺旋驱动机构，适配中低力值静态力学测试 | 大量程手动测力台，搭载重载驱动系统，专为工业级大负载力学测试设计 |
| 品牌背景 | 美国Chatillon（AMETEK旗下）通用款，符合ISO9001、ASTMD412标准，适配实验室质检 | 美国Chatillon（AMETEK旗下）工业款，符合ISO9001、ENISO6892标准，适配重工业检测 |
| 适配量程范围 | 0~1500N，支持单位转换（N/kgf/lbf，精度±0.01单位） | 0~5000N，支持单位转换（N/kgf/lbf，精度±0.01单位） |
| 测试精度 | 力值精度：±0.1%F.S.（搭配DFE-1500测力计）；位移精度：0.01mm | 力值精度：±0.1%F.S.（搭配DFE-5000测力计）；位移精度：0.01mm |
| 加载与行程 | 手动螺旋驱动，加载速度0.1~40mm/min；最大行程300mm | 重载螺旋驱动，加载速度0.1~30mm/min；最大行程500mm |
| 台面配置 | 工作台尺寸180×180mm，承重≥8kg，支持360°旋转+±10mm高度微调 | 工作台尺寸220×220mm，承重≥20kg，支持360°旋转+±15mm高度微调 |
| 环境与结构 | 工作温湿度0~50℃、10%~90%RH；尺寸380×240×580mm，重量10kg，铸铁底座+铝合金立柱 | 工作温湿度0~50℃、10%~90%RH；尺寸450×280×650mm，重量18kg，加厚铸铁底座+钢立柱 |
| 适配测力计 | 兼容DFE-1500/DFSII-1000/CS2-1500，支持即插即用信号同步 | 兼容DFE-5000/DFSII-HD-3000/CS2-5000，需专用支架固定测力计 |
| 操作控制 | 镀铬防滑手轮（每圈行程8mm）+单级行程限位，配备水平气泡仪 | 重载橡胶手轮（每圈行程5mm）+双级行程限位（机械+电子预警），配备高精度水平仪 |
| 数据同步 | 1路模拟信号输出，支持峰值力/断裂力显示；兼容ForceTestBasic软件 | 2路模拟信号输出，支持力值-位移曲线同步显示；兼容ForceTestPro软件 |
| 安全防护 | 120%F.S.机械过载锁止，工作台防坠挡板，橡胶防滑脚垫 | 110%F.S.双重过载保护（机械锁止+声光报警），强化防坠护栏，防震脚垫 |
| 适用场景 | 电子元件插拔力、小型弹簧弹力、塑料件拉伸强度、医疗器械组件耐压测试 | 大型弹簧校准、机械部件抗压强度、金属材料屈服力、包装堆码压力测试 |
| 兼容附件 | 微型平口夹具、尖嘴探针、10-100N校准砝码、便携收纳袋 | 重型平口/弯曲夹具、拉力挂钩、200-1000N校准砝码、工业级运输箱 |
| 套装配置 | 基础套装：MT150台体+DFE-1500测力计+微型夹具+校准证书 | 基础套装：MT500台体+DFE-5000测力计+重型夹具+校准证书 |
| 核心优势 | 轻量化设计适配实验室桌面作业，1500N量程覆盖80%民用质检需求，操作门槛低 | 重载结构适配工业现场测试，5000N量程满足重型部件检测，稳定性强 |
| 注意事项 | 校准周期12个月，测试前需确保水平度，避免侧向加载 | 校准周期12个月（测力计需每6个月校准），重载测试前需检查螺旋机构润滑 |
核心测试原理：力值转换与精度保障
力值传递与传感转换以“机械力传递-信号转换-数据输出”为核心，基于应变效应：样品受力后，力值经夹具传至传感器（如DFXII系列），内置应变片形变致电阻变化，通过惠斯通电桥转电信号；信号调理模块放大1000-10000倍，16位A/D转换器转数字信号，满足“优于量程0.1%”要求。例：MT150（150lbf量程）力值显示最小增量0.1lbf，线性度偏差＜0.2%。

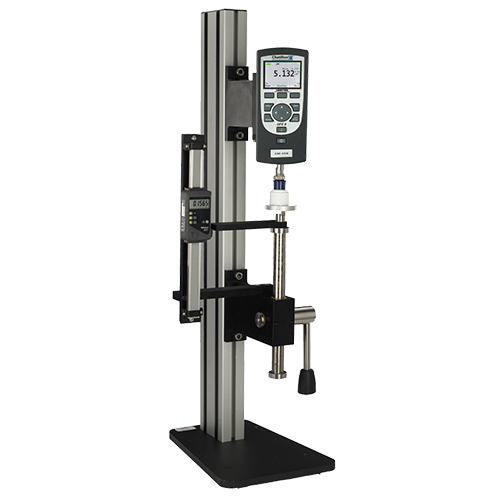

Chatillon(查狄伦)MT系列手动测力台
机械结构误差控制立柱用高刚性铝合金（时效处理后直线度误差≤0.1mm/m），滑动横梁与立柱配合间隙0.02-0.05mm，双导轨保障加载与传感器轴线同轴度（偏差＜0.5°）；满量程加载30分钟示值漂移≤0.3%FS，符合JJG455-2000稳定性要求。
多模式测试适配拉伸测试：手动驱横梁向上，捕获样品断裂峰值力；压缩测试：反向驱横梁测抗压强度与屈服力；剥离测试：水平安装使力值与剥离面平行，配合专用夹具降误差。例：MT500测试铝箔-塑料膜剥离力，误差从1.2%降至0.4%。
硬件构造与操作控制：适配多场景
核心硬件模块化含立柱、滑动横梁、加载机构、安装基座四大模块，提供MT150（150lbf/660N）、MT500（500lbf/2.5kN）两量程；150mm喉深容大型/不规则样品，可拆卸安装板支持公制/英制夹具更换；立柱高度有750mm、1000mm、1500mm可选（1500mm型号横梁最大行程1200mm，适配长尺寸样品）。
加载与控制设计两种加载方式：操作杆（杠杆原理，快速升降装夹）、精密手轮（带刻度盘，每圈移10mm，0.01mm级位移微调）；支持台式、壁挂、水平安装（水平安装需转接支架调重心）。例：电子厂用手轮控加载速率2mm/min，测试数据与自动化设备偏差＜0.5N。
传感器与数据接口适配兼容查狄伦DFXII数字力gauge、LG机械力gauge；数字传感器经RS232接口显力值曲线/峰值，机械传感器靠指针表盘读数；预留USB接口，可连打印机出报告或导电脑分析。例：纺织企业用MT150+DFXII-500N传感器，实现50个纱线样品数据自动记录与合格率统计。
行业应用与合规验证
多行业场景落地
包装行业：测喷雾瓶瓶盖拔出力（5-20N）、纸板折叠力，日化企业用MT500设15N拉力阈值，瓶盖不良率从3%降至0.8%；
电子行业：测按钮按压力、连接器插拔力，手机厂商用MT150测按键寿命（0.5-5N力值循环5万次）；
材料领域：按ASTMD882测塑料膜拉伸强度，薄膜厂用其优化配方，产品拉伸强度提升12%。
合规与检定符合JJG455-2000要求，首次使用需用标准砝码（溯源国家计量院）做5点校准（示值误差≤±1%FS）；每12个月周期检定，验证重复性（同一载荷偏差≤0.5%）与稳定性；第三方检测机构验证中，该设备所有项目均一次性通过，数据可作合格证明。
MT系列核心价值在于精准测试原理、灵活硬件构造与严苛合规设计，覆盖生产线质检、实验室研发、第三方检测场景。未来将进一步升级夹具适配性与传感器兼容性，持续满足包装、电子等行业精细化测试需求。
