化工产线温度仪表外送检定周期长、停工损失大、油浴校验油污重。本方案以AMETEK JOFRA PTCt155A干体炉为核心设备，构建"诊断—方案—实施—价值"闭环：现场校准免拆装、单支校验从小时级降至分钟级，附新旧方案对比表、实施计划表与效果量化数据表，适配中型化工企业与第三方检测机构落地。

一座中型化工厂，DCS与现场就地显示的热电阻、热电偶动辄几百支，分散在反应、精馏、储运各环节。按JJG229-2010《工业铂、铜热电阻》等规程，工业铂/铜热电阻检定周期最长不超过1年，廉金属热电偶最长半年，化工安全关键环节普遍压缩到3-6个月。这意味着每年至少一轮全检，而每一轮都绕不开"拆下来、送出去、等回来、装上去"。本方案用AMETEK JOFRA PTCt155A干体炉把这道工序搬回现场，用数据回答一个问题：温度仪表的校准，能不能不误产、不排队、还更准？

一、行业现状扫描：三个绕不开的难题

化工行业生产、检测、运维环节的典型难题，可归纳为三条：一是仪表量大面广、分布分散，温度点散布在装置各楼层、各罐区，集中送检的物流与调度成本高；二是检定周期卡得紧，安全关键仪表3-6个月一检，外送周期动辄5-15天，台账经常"过期作业"；三是停机代价大，拆装送检往往要停单台设备或局部单元，一次年度检修窗口被仪表校验占用的时间直接影响产出。

行业痛点清单

二、传统解决方案弊端：钱和时间花在哪了

传统做法主要有两条路，问题都很具体。

外送检定：拆下来、贴标签、装箱送检、等5-15天、再装回去。单支仪表全流程人工投入约2-4小时（拆装、往返、台账），200支就是400-800人时；期间需要备表顶替，备表购置与库存占用资金；反复拆装还有损坏与接线错误的风险。

现场油浴/水浴校验：升温到设定点要1-2小时，一个点稳定下来又是几十分钟；油介质携带、加热、清理都麻烦，油污还会影响现场整洁与安全；水浴在低温段性能有限，稳定性受环境温度影响大。

量化一笔账（口径：200支温度仪表、年产一轮全检、中型化工企业典型工况，数值为行业估算）：外送检定单支周期5-15天、年度人工400-800人时、备表占用资金、拆装故障风险约1%-3%；油浴现场校单支耗时2-4小时且需两人配合。两类做法的共性是：周期长、成本高、人为误差大、记录纸质化难追溯。

三、全新方案设计：把检定搬到现场

方案逻辑用一句话讲：让"检定迁就仪表"，而不是"仪表迁就检定"。

传统逻辑是仪表外送——校准能力集中在计量室，仪表必须离开现场。新方案的逻辑是把校准温场搬到装置旁：一台便携干体炉在设备边就地建立标准温度场，仪表插进去比对即可，全程免拆装、免运输、免备表。

方案整体架构分三层：

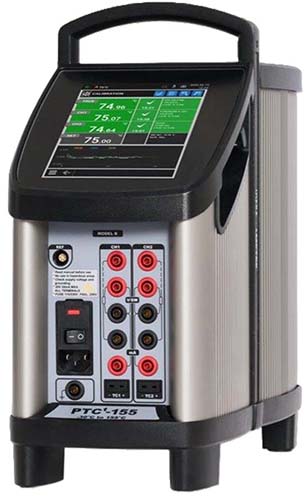

校准执行层：AMETEK JOFRA PTCt155A干体炉作为现场温场发生器，覆盖-25~155℃的中低温段（化工工艺温度仪表的主要量程），双区加热保证套管孔内温度一致；配合外部参考传感器，准确度可达±0.06℃、稳定性±0.01℃。这两个指标支撑"现场校准结果可溯源、可复现"，是方案成立的地基。

数据管理层：通过配套软件与USB通信，把每次校准的温点、示值、结果导出归档，替代手写记录，台账从"一张纸"变成"一条链"。

合规支撑层：校准依据ITS-90溯源链与JJG/JJF规程要求组织，校准证书与设备序列号一一对应，审核时能拿出完整证据链。

四、方案核心优势：新旧对比

时间：单支仪表从"拆-送-检-装"的数天，压缩到现场20-40分钟完成校验并出记录。

成本：免拆装、免运输、免备表，年度综合成本下降40%-60%（行业估算，口径见对比表）。

质量：双区加热减小孔间温差，4线测量降低引线电阻影响，人为读数误差被数字化替代。

安全：干体炉无油介质，不引入油污与明火风险，现场使用更省心。

新旧方案对比表（口径：200支仪表、年产一轮全检，行业典型估算值，实际以现场盘点为准）

五、落地实施流程：六步闭环

需求确认：盘点仪表台账（数量、型号、量程、检定周期），明确目标温区与优先校验对象（约1周）。

方案配置：按传感器清单确定干体炉、适配器孔径与软件，签订供货与校准服务条款（约1-2周）。

人员培训：工程师现场培训1-2天，建立标准操作与安全规范（1周内）。

试点校验：抽取10-20支仪表与送检结果比对，验证一致性后放行（1-2周）。

全面推行：按检修窗口与周期排产，分批完成全部仪表校验并归档（1-3个月排程）。

验收复盘：核对证书、序列号、台账闭环，输出年度校验报告（1周）。

实施计划表

六、多场景落地案例

案例一：中型化工厂年度检修窗口。检修期仅2周，300+支温度仪表若外送根本排不完。做法：两台PTCt155A分区巡检，装置现场就地校验、随校随装。效果：检修期最后3天完成全部仪表校验与台账归档，检修总工期未因仪表环节延期。

案例二：精细化工质检实验室。恒温箱、培养箱、水浴等设备多点位温度需定期核查，外送周期长。做法：干体炉作为实验室内部参考，按周抽检关键点位。效果：核查周期从季度缩短到周级，异常提前发现，复测成本明显下降。

案例三：第三方计量检测机构外出服务。客户分散在多个园区，传统带油浴上门不现实。做法：一台便携干体炉加一个工程师，按片区排程、现场出数据。效果：单趟行程覆盖2-3家客户，服务半径扩大，单支收费保持竞争力的同时毛利提升。

七、落地效果与行业价值

效果量化数据表（口径：200支仪表、年产一轮全检、中型化工企业行业典型估算）

价值总结三句话：效率——全检从"排队等检"变成"随到随校"；成本——拆装、运输、备表三大隐性支出消失；质量——数字记录加溯源链让每次校准都可复核。

八、方案总结

这套方案适合温度仪表规模在几十支到上千支之间的客户，覆盖中型化工企业、精细化工与医药质检实验室、第三方检测机构；仪表只有几支时自购不划算，建议用第三方服务；规模达数千支时，则需评估多台设备与软件排产能力。适用边界要讲清楚：PTCt155A覆盖-25~155℃中低温段，超155℃的高温仪表需搭配其他量程机型；法定强制检定项目仍按计量法规送具备资质的机构执行，干体炉方案定位在现场周期校准与核查，二者互补而非替代。方案的价值不在设备本身，而在把校准能力放回生产现场——少误产、少排队、记录可追溯，这笔账化工企业算得过来。
