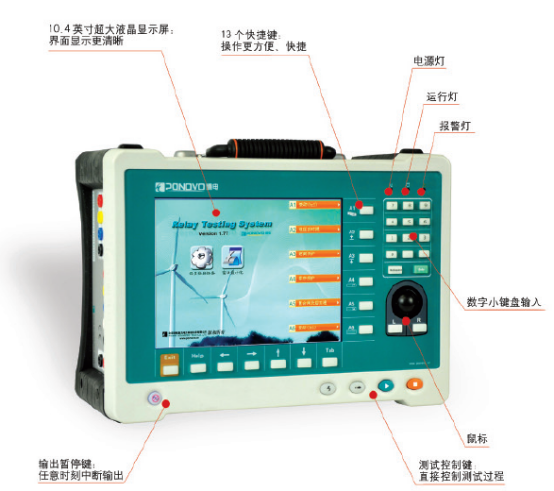

LM3661A继电保护测试仪
LM3661A继电保护测试仪 产品概述 LM3661A继电保护测试仪采用全新的结构和机箱，及操作面板更新设计，内部结构模块化、模块智能化，维修方便快捷。具有高精度、高稳定性、高性能的信
产品描述
LM3661A继电保护测试仪产品概述
LM3661A继电保护测试仪采用全新的结构和机箱，及操作面板更新设计，内部结构模块化、模块智能化，维修方便快捷。具有高精度、高稳定性、高性能的信号输出可靠，提供专业的继电保护测试功能。LM3661A继电保护测试仪采用10.4英寸超大LED液晶显示屏，界面操作更加赏心悦目，靓丽的外形设计既美观更实用。
产品优势
结构模块化设计，体积小，重量轻
模块智能化，可通过软件对硬件运行状态进行监控
运用数字方式对输出精度校准，结合标准的表计从而实现高效、全自动的输出校准
10.4英寸超大LED液晶显示屏
输出稳定、可靠性好、精度高，尤其小信号输出准确度高、波形光滑
提供丰富测试模板库，支持自动测试功能
技术参数（仅LM3661A继电保护测试仪）电流放大器
| 设置 | 各相输出电流幅值、频率和相位独立可调 | |
| 幅值 | 3×30A/相或6×15A/相 | |
| 准确度 | ±1mA（<0.5A）、±0.1%(0.5A～20A)、±0.2%（20A～30A） | |
| 分辨力 | 1mA（0.1A～10A）；10mA（10A～30A） | |
| 较大输出功率 | 3×450VA/6×225VA | |
| 电流上升下降时间 | <100µs | |
| 谐波失真度THD% | ≤0.5%(0.5A～Imax) | |
| 频率 | 10Hz～1kHz | |
| 幅频特性 | 幅度变化≤±0.1%～0.5%(10Hz～1kHz) | |
| 输出时间 | 连续输出 | ＜10A/相 |
| ＞70s | 10～20A/相 | |
| ＞15s | 20～30A/相 | |
| 异常工况 | 过载、失真、开路自动检测并告警 | |
| 电压放大器 | ||
| 设置 | 各相输出电压幅值，频率和相位独立可调 | |
| 幅值 | 6×120V/相 | |
| 第四路电压（Uz） | 可设置为零序电压、线路抽取电压、或任意设置 | |
| 准确度 | ±0.1%（2V～120V），±2mV（0.2V～2V） | |
| 分辨力 | 1mV（0.2V～10V），10mV（10V～120V） | |
| 较大输出功率 | ≥60VA/相 | |
| 输出功率特性曲线 |
 |
|
| 电流上升下降时间 | <100µs | |
| 谐波失真度THD% | ≤0.5%（2V～120V） | |
| 频率 | 10Hz～1kHz | |
| 幅频特性 | 幅度变化≤±0.1%～0.5%(10Hz～1kHz) | |
| 输出时间 | 额定条件下连续输出 | |
| 异常工况 | 过载、失真、短路自动检测并告警 | |
| 电流、电压同步误差 | ≤10µs | |
| 直流电压输出 | ||
| 幅值 | 0V～300V（DC） | |
| 准确度 |
±10mV（0.5V～5V） ±0.5%（5V～300V） |
|
| 分辨力 |
1mV（0.5V～5V） 10mV（5V～300V） |
|
| 较大输出功率 | 88W(110V)，110W(220V)，110W(300V) | |
| 直流电流输出 | ||
| 幅值 | 3×0A～10A | |
| 准确度 | ±5mA（0.2A～1A），±0.5%（1A～10A） | |
| 分辨力 | 1mA（0.2A～10A）， | |
| 较大输出功率 | 300W（30A，10V） | |
| 异常工况 | 过载自动保护 | |
| 通用参数 | ||
| 频率 | ||
| 正弦信号 | 10～1200Hz | |
| 准确度 |
＜1mHz（10Hz～65Hz） ＜10mHz（65Hz～450Hz） ＜20mHz（450Hz～1200Hz） |
|
| 分辨力 | 0.001Hz | |
| 输出特性 | 能叠加2～24次任意幅值（小于额定值）的谐波及直流 | |
| 相位 | ||
| 相角范围 | 0到359.9° | |
| 准确度 | ±0.2° | |
| 分辨力 | 0.1° | |
| 开关量输入 | ||
| 数量 | 8对 | |
| 开入特性 | 可单独设置为空节点或带电位接点，带电位接点可单独设置翻转电平 | |
| 采样频率 | 10kHz | |
| 时间分辨力 | 100µs | |
| 较大测量时间 | 1.50×105s | |
| 计时误差 |
±1ms(0.001s～1s) ±0.1%（1s～1.50×105s) |
|
|
防抖动时间设置范围 （软件设置） |
0～25ms | |
| 电气隔离 | 8对开入电气隔离 | |
| 门槛阻抗参数（设为空接点） | 3kΩ…5kΩ | |
| 门槛电压参数（带电位接点） | 10～250V可设置 | |
| 开关量输出 | ||
| 端口 | 1-4 | |
| 类型 | 空接点，不分极性（软件控制） | |
| 交流容量 | Vmax：250V（AC）/Imax：0.5A | |
| 直流容量 | Vmax：250V（DC）/Imax：0.5A | |
| 端口 | 5-8 | |
| 类型 | 快速接点，不分极性 | |
| 交流容量 | Vmax：220V（AC）/Imax：0.5A | |
| 直流容量 | Vmax：220V（DC）/Imax：0.5A | |
| 响应速度 | 100µs | |
| 直流电流测量 | ||
| 测试范围 | 0～±20mA | |
| 准确度 | 0.05%量程 | |
| 输入阻抗 | 50Ω | |
| 直流电压测量 | ||
| 测试范围 | 0～±10V | |
| 准确度 | 0.05%量程 | |
| 输入阻抗 | 100kΩ | |
| 显示屏 | ||
| 尺寸 | 10.4英寸LED | |
| 分辨率 | 800×600 | |
| 同步特性 | ||
| 同步附件（选购） |
PIRIG-B01（时间B码转换设备） PGPS02（卫星同步设备） |
|
| 供电电源 | ||
| 额定电压 | 220V（AC） | |
| 允许电压 | 176V～264V（AC） | |
| 额定频率 | 50Hz | |
| 允许频率 | 40～60Hz | |
| 电流 | 6A(max) | |
| 箱体尺寸与重量 | ||
|
铝合金、电磁兼容机箱 390mm×210mm×287mm—（W×H×D）15.5kg继保仪具有小型测试仪小巧灵活点，性能价格比高。是继保工作者得心应手的好工具。 |
||
根据功能不同又有不同的名称
微机继电保护校验仪，微机继保仪、继电保护测试仪、三相继电保护测试仪、继保测试仪、三相继保测试仪、三相继电保护校验仪、继保校验仪、三相继保校验仪、继保仪、六相继电保护测试仪、六相继保测试仪、六相继电保护校验仪、六相继保校验仪。（LM3661A继电保护测试仪）。此文章来自压力校验仪。
