iXon Ultra888 Ultra897 EMCCD相机
Andor iXon ULTRA背照式电子倍增电荷耦合器件（EMCCD）相机 规格说明书。Andor iXon Ultra系列是背照式电子倍增电荷耦合器件（EMCCD）相机，主打 单光子灵敏度 与 超高量子效率（QE＞95%），核心优势在于弱光环境下的高灵敏度成像与高速数据采集，同时通过热电（TE）冷却技术（最低至-100℃）大幅降低暗电流，适用于对灵敏度、帧率和成像质量要求严苛的科学研究场景。 iXon Ultra888视野与灵敏度兼具，速度提升3倍！ 这款极具创新性的iXon Ultra888百万像素背照式......
产品描述
Andor iXon ULTRA背照式电子倍增电荷耦合器件（EMCCD）相机规格说明书。Andor iXon Ultra系列是背照式电子倍增电荷耦合器件（EMCCD）相机，主打 “单光子灵敏度” 与 “超高量子效率（QE＞95%）”，核心优势在于弱光环境下的高灵敏度成像与高速数据采集，同时通过热电（TE）冷却技术（最低至-100℃）大幅降低暗电流，适用于对灵敏度、帧率和成像质量要求严苛的科学研究场景。
iXon Ultra888视野与灵敏度兼具，速度提升3倍！
这款极具创新性的iXon Ultra888百万像素背照式EMCCD相机，在大视野范围内实现单光子灵敏度，帧率可达26fps。依托 “首发即领先” 的丰富创新历史，这款 “性能升级型” iXon Ultra888不仅为目前市面上最大尺寸的EMCCD传感器带来了巨大性能飞跃，更是首款支持USB3.0 接口的EMCCD相机。
iXon Ultra888经过根本性重新设计，将像素读出速率提升3倍，达到前所未有的30MHz，同时保持定量稳定性，使全帧成像性能迈入视频速率级别。此外，Andor 独有的 “裁剪模式（Crop Mode）” 可进一步提升用户自定义子区域的帧率 —— 例如，512×512子阵列帧率可提升至93fps，128×128区域帧率更是高达 697fps。
iXon Ultra888采用 1024×1024 传感器规格，像素尺寸为13μm，其分辨率、视野范围与无可比拟的速度，使其成为单分子检测、超分辨显微镜、活细胞成像及高时间分辨率天文学等严苛应用的最具吸引力且多功能的EMCCD选择。
iXon Ultra旨在成为市场上灵活性最高且易于操作的EMCCD相机：通过OptAcquire™功能，只需一键即可根据多种应用需求优化相机设置。此外，信号可实时或以事后处理方式，以电子或光子为单位进行定量校准。专利创新技术可实现EM增益的自动重新校准，并具备抗老化保护功能。
至关重要的是，iXon品牌在行业内以卓越的质量和可靠性著称，其现场故障率极低的记录更是无可匹敌。
技术目前创新：基于相机的宽场 +SRRF-Stream超分辨技术
宽场成像与超分辨成像对比：使用宽场荧光显微镜与支持SRRF-Stream技术的iXon 888 相机拍摄的荧光标记固定BPAE细胞图像对比。
性能简介：背照式电子倍增电荷耦合器件（EMCCD）
核心规格
单光子灵敏度
卓越量子效率（QE）：＞95%
像素尺寸：13μm或16μm
有效像素：1024×1024或512×512
热电（TE）冷却温度：低至-95℃或-100℃
全帧帧率：26fps或56fps
SRRF-Stream+实时超分辨技术
核心应用领域
量子成像
冷原子与离子研究
快速天文学观测
断层扫描
快速光谱分析
单分子检测
超分辨成像
iXon Ultra888核心规格
| 参数 | 数值 |
|---|---|
| 有效像素（水平 × 垂直） | 1024×1024 |
| 像素尺寸（宽 × 高，μm） | 13×13 |
| 成像区域（mm） | 13.3×13.3 |
| 有效区域像素阱深（e⁻） | 80,000 |
| 最大读出速率（MHz） | 30 |
| 帧率（fps） | 26（全帧）- 9690 |
| 读出噪声（e⁻） | 开启EM增益时＜1 |
| 最大量子效率（QE） | ＞95% |
iXon Ultra888与897视野范围型号对比
888 型号的感光区域是897型号的 2.6倍。
iXon Ultra897：市场领先的背照式 EMCCD，帧率提升至 56fps
iXon Ultra897平台采用广受欢迎的 512×512帧转移背照式传感器，将读出速率超频至 17 MHz，全帧帧率高达 56fps，同时全程保持单光子灵敏度与定量稳定性。全新的光学居中裁剪模式（Optically Centred Crop Mode）可从中心感兴趣区域（ROI）释放无与伦比的帧率性能，非常适合超分辨显微镜对速度和灵敏度的特定需求。
iXon Ultra保留了定义行业领先 iXon系列的所有高级性能属性，例如深真空冷却至-100℃、极低的杂散噪声，以及Andor专利的EM增益重新校准技术（EMCA™）。计数转换（Count Convert）功能支持以电子或入射光子为单位进行实时数据采集，而OptAcquire功能则可通过一键操作，将这款多功能相机优化至适配多种应用条件。
iXon Ultra的其他功能包括即插即用USB连接、低噪声常规CCD模式，以及额外的 Camera Link 输出接口 —— 该接口可直接获取数据用于 “实时” 处理，非常适合自适应光学或超分辨显微镜等数据密集型应用。

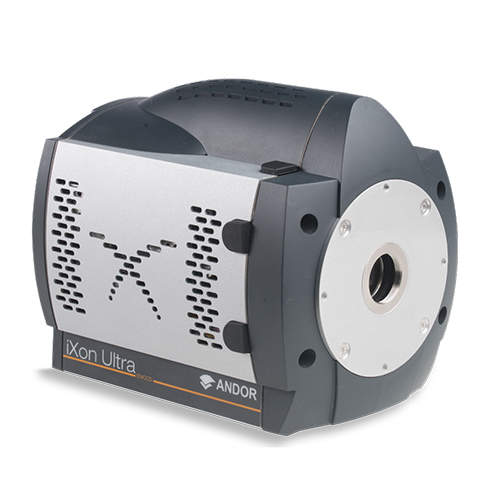

iXon Ultra897
iXon Ultra897核心规格
| 参数 | 数值 |
|---|---|
| 有效像素（水平 × 垂直） | 512×512 |
| 像素尺寸（宽 × 高，μm） | 16×16 |
| 成像区域（mm） | 8.2×8.2 |
| 有效区域像素阱深（e⁻） | 180,000 |
| 最大读出速率（MHz） | 17 |
| 帧率（fps） | 56（全帧）- 11,074 |
| 读出噪声（e⁻） | 开启EM增益时＜1 |
| 最大量子效率（QE） | ＞95% |
稳定性图表

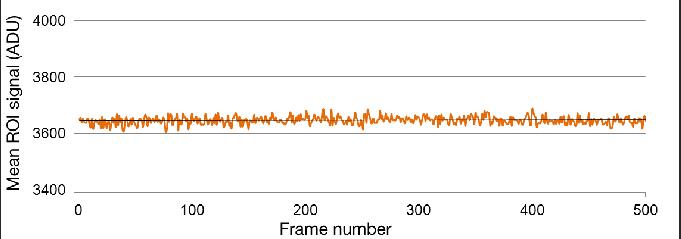

iXon Ultra897在55fps下的EM增益稳定性：500帧动态序列；帧转移（重叠）采集；曝光时间17.8ms；EM 增益300倍。
功能与优势
| 功能特性 | 优势说明 |
|---|---|
| 单光子灵敏度及＞95% 量子效率 | 在单分子检测、量子物理等弱光应用中实现最佳信噪比（SNR） |
| 全新 “SRRF-Stream+”（可选） |
实时细胞超分辨功能，适用于活细胞与固定细胞， 兼容大多数现代荧光显微镜，超分辨精度可达50nm |
| 蓝光优化型号 |
全新传感器选项在蓝光光谱区域的光子灵敏度提升高达 20%， 适用于量子成像、离子成像及蓝光发射玻色-爱因斯坦凝聚（BEC）研究 |
| 超频读出速率 | 可追踪动态变化过程 |
| 裁剪模式（Crop Mode） |
从中心感兴趣区域（ROI）实现最高帧率的连续成像， 对活细胞超分辨等应用极具价值（例如 256×256 ROI 可达到 251fps） |
| 热电（TE）冷却至-100℃ | 消除暗电流检测极限 |
| RealGain™技术 | 可直接从线性定量刻度中选择绝对EMCCD增益 |
| 低噪声CCD模式 | “二合一” 灵活性：EMCCD 用于高速超高灵敏度成像，常规CCD用于长时间采集 |
| 条纹抑制（可选） | 减少近红外（NIR）区域的干涉条纹 |
| OptAcquire 功能 | 一键操作即可将高灵活性的iXon 相机优化至适配不同应用需求 |
| 计数转换（Count Convert） | 自动完成关键转换，以电子或入射光子为单位定量采集和查看数据 |
| EMCAL™技术 | 专利技术，支持用户启动EM增益的自校准 |
| 支持低至-20℃环境温度运行 | 非常适合天文台使用 |
| 极低的时钟诱导电荷（CIC） | 在量子成像中可可靠区分单光子事件 |
| UltraVac™真空技术 | 确保长期真空完整性，维持卓越的冷却性能和量子效率，提供 7 年真空质保 |
| 杂散噪声滤波器 | 通过智能算法从背景中滤除时钟诱导电荷事件 |
| 直接数据访问 | Camera Link 输出接口，可直接获取数据用于 “实时” 处理 |
| 增强型光子计数模式 | 直观的单光子计数模式，适用于量子成像，支持实时或事后处理 |
| FPGA 时间戳 | 硬件生成时间戳，精度达 10 ns |
| 兼容 ASTRO.control（仅限 Ultra系列） | Redlogix ASTRO.control 是用于控制天文望远镜和仪器的专用平台 |
应用聚焦：物理学家的首选
经过优化的iXon系列凭借其独特的高性能规格，一直为物理学家和天文学家服务，适用于那些对相机的需求远超 “仅含EM传感器” 的场景。Andor 与众多科学家合作，提供满足其特定应用需求的解决方案，例如特殊涂层、与光纤闪烁体的耦合，以及 “低延迟” 直接数据访问方案。
量子科学
量子纠缠研究目前正致力于探索这一现象的实际应用价值。量子密码学、量子通信和量子计算不久后可能将依赖于对纠缠光子的高保真度读出。为检测这些单个粒子，研究人员必须依靠 iXon UltraEMCCD相机所提供的最高灵敏度检测能力。
冷原子与离子研究
全新的蓝光增强背照式EMCCD传感器选项，非常适合冷原子成像实验，例如蓝光发射玻色-爱因斯坦凝聚（BEC）、离子阱和简并物质研究。单光子灵敏度使用户能够分辨单个被困离子和原子发出的信号。
快速天文学
子区域合并（binning）后的极高速度和超高灵敏度，使 iXon Ultra成为理想的夏克-哈特曼自适应光学（Shack Hartmann AO）探测器。Ultra888的大视野和高帧率非常适合幸运成像（Lucky Imaging）/ 斑点成像（Speckle Imaging）。支持低至-20℃环境温度运行，非常适合夜间观测。
断层扫描
无论是透镜耦合还是客户定制的光纤耦合，iXon Ultra都能为快速断层扫描提供卓越的超高灵敏度、大阵列解决方案。
快速光谱分析
iXon Ultra一直是快速光谱应用的重要探测器，例如快速光谱成像或快速化学反应监测。在全垂直合并（full vertical binning）模式下，相机每秒可采集数千条光谱，能够捕捉亚毫秒级动态过程。iXon Ultra相机型号完全兼容 Andor 的 Kymera 和 Shamrock 系列高端光谱仪。
iXon Ultra888：捕捉一切细节
极高灵敏度：捕捉、分辨并定量极弱的结构信号
更广捕捉范围：Ultra888的13.3×13.3mm传感器非常适配显微镜的光学有效视野
3倍速度提升：越来越多的细胞过程研究需要更高的时间分辨率，Ultra888提供目前最快的EMCCD读出能力
卓越成像质量：百万像素分辨率和均匀背景，可获得符合发表标准的图像
二合一功能：Ultra888可作为EMCCD或低噪声CCD使用，是高速和低速采集的理想选择
应用案例参考
量子纠缠：详见《量子成像最终拯救薛定谔的猫》，由维也纳大学量子光学与量子信息研究所 Anton Zeilinger 提供。
铒原子气体中的相变与 BEC 形成：在 401 nm 波长下成像，相机量子效率约 75%，由奥地利因斯布鲁克大学 K. Aikawa 等人提供。
iXon Ultra888作为 SOFIA 望远镜的焦平面成像仪，由美国国家航空航天局（NASA）Pasquale Temi 和 E.E. Becklin 提供。
贯穿太阳色球层的磁纤维，由美国国家太阳天文台 Kevin Reardon 提供。
应用聚焦：生物学家的首选
在单分子显微镜、超分辨成像、活细胞显微镜（包括共聚焦）、钙信号传导、转运 / 运动成像及细胞内生物发光等应用中，需要对细胞发出的微弱且快速变化的荧光信号进行动态成像。Andor 的iXon 技术为此提供了理想的检测解决方案。荧光显微镜中的超高灵敏度检测能力，使得使用更低的激发功率（从而减少光漂白和光毒性）和更低的染料浓度成为可能。
单分子检测
Andor 的iXonEMCCD长期以来一直是生物物理实验室的黄金标准探测器，至今仍是主流探测器类型，适用于 sCMOS 相机难以胜任的弱光环境。iXon Ultra888的3倍加速30MHz 读出速率（尤其是结合 “光学居中裁剪模式” 时），能够更好地表征动态单分子过程。13μm 像素在衍射极限下具有卓越的分辨能力。
转盘共聚焦成像
iXon Ultra888是驱动转盘共聚焦技术实现出色性能的终极探测器。转盘共聚焦实验虽具有卓越的共聚焦特性和低光毒性，但由于光学切片固有的光子排斥效应，本质上属于弱光场景。iXon Ultra探测器的超高灵敏度可让这些弱光图像呈现丰富细节。
发光成像
iXon Ultra可在单光子计数模式（EM 放大器）或慢扫描深冷CCD模式（CCD 放大器）下使用，是这类通常需要长时间曝光的极弱光应用的高灵敏度、高灵活性探测器。
SRRF-Stream + 技术
SRRF-Stream 是 Andor 兼容相机的技术目前创新，它利用 GPU 优化大幅提升SRRF 算法的处理速度，使常规现代荧光显微镜能够实现实时超分辨成像！
实时性：优化工作流程，无需事后处理，可在 “实时模式”下查看
低激发强度：支持长时间活细胞观测，确保细胞生理状态准确
兼容常规荧光染料：标记简单，无需光切换
活细胞动态成像：全视野超分辨图像每秒 1-2 帧，使用感兴趣区域（ROI）时可达＞10fps
高性价比：将常规荧光显微镜升级为超分辨显微镜
Andor 全新的 “SRRF-Stream+” 性能进一步提升。原始SRRF-Stream 的定位局限于 6 个径向轴，在大多数数据集的图像质量和速度之间取得平衡；而SRRF-Stream + 通过最大化 GPU 处理能力，将径向轴数量增加到 24 个，在对速度影响最小的前提下显著提升图像质量。更多详情请参阅SRRF-Stream + 技术说明文档。
原始SRRF-Stream 用户可通过当地 Andor 产品支持提供的更新工具，升级至全新SRRF-Stream+。
生物成像案例参考
单分子成像：mRNA（红色，翻译过程中）、蛋白质 FLAGKDM5B（绿色）和 HA-KDM5B（蓝色），由美国科罗拉多州立大学 IGAF 研究所 Timothy J. Stasevich 提供。
COS-7 细胞中肌动蛋白细胞骨架（AF647-鬼笔环肽）的 3D STORM 图像，颜色代表 z 轴深度，由美国哈佛大学 Xiaowei Zhuang 提供。
小鼠胚胎切片的转盘共聚焦图像（右侧）：F-肌动蛋白（AF568-鬼笔环肽）、膜糖蛋白（AF488-WGA）和 DNA（DAPI）标记。
EMCCD 与 sCMOS 对比
自 Andor 推出 sCMOS（科学互补金属氧化物半导体）技术以来，用户经常会比较这种新兴技术与更成熟的电子倍增电荷耦合器件（EMCCD）的性能差异。
sCMOS 技术具有高速、低噪声的特点，在某些应用和技术领域（包括一定程度上的全内反射荧光显微镜 TIRF）具有替代潜力。尽管 sCMOS 的读出噪声远低于常规 CCD，但EMCCD技术的独特优势在于能够实际消除读出噪声，从而实现单光子灵敏度。
经过数年市场验证，我们得出结论：EMCCD 最初针对的主要弱光应用（如单分子检测和弱光转盘共聚焦显微镜），至今仍能从这种超高灵敏度技术中显著获益。在极弱光环境下，EMCCD 的原始灵敏度无可匹敌。
成像对比与信噪比图表
不同入射光强度下的图像：使用背照式EMCCDiXon 888 与 Zyla 5.5 sCMOS 相机采集（每像素 2×2 合并图像），入射光子数分别为每像素 490 个、68 个、8 个。EMCCD 的优势在低光场景（如每像素 8 个光子）中尤为明显。

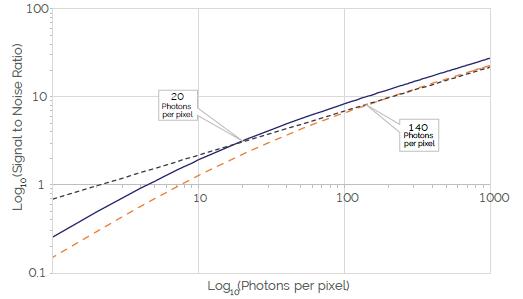

信噪比（SNR）与入射光子强度关系图：对比背照式EMCCDiXon 888（像素尺寸13μm）与 2×2 合并的 Zyla sCMOS 相机（合并后像素尺寸13μm）。
技术规格与系统规格
| 参数 | iXon Ultra888 | iXon Ultra897 |
|---|---|---|
| 传感器量子效率选项 |
#BV：背照式，标准增透膜 UVB：背照式，标准增透膜 + 额外发光涂层 EXF：背照式，双增透膜 + 条纹抑制 #BB：背照式，蓝光优化增透膜 |
同 iXon Ultra888的传感器量子效率选项 |
| 条纹抑制 | 仅 EXF 传感器选项支持 | 仅 EXF 传感器选项支持 |
| 有效像素 | 1024×1024 | 512×512 |
| 像素尺寸 | 13×13μm | 16×16μm |
| 成像区域 | 13.3×13.3 mm，填充因子 100% | 8.2×8.2 mm，填充因子 100% |
|
像素读出速率-最低温度 （风冷，环境温度 20℃）-冷却器液冷 （冷却液 10℃，流速＞0.75 L/min） |
10 MHz：-80℃；30 MHz：-60℃ 10 MHz：-95℃；30 MHz：-75℃ |
10 MHz：-80℃；17 MHz：-80℃ 10 MHz：-100℃；17 MHz：-100℃ |
| 温控精度 | ±0.01℃ | ±0.01℃ |
| 触发方式 | 内部、外部、外部启动、外部曝光、软件触发 | 内部、外部、外部启动、外部曝光、软件触发 |
| 系统窗口类型 |
#BV：紫外级熔融石英，宽带可见-近红外，0.5° 楔形 UVB、EXF：紫外级熔融石英，宽带真空紫外-近红外，0.5° 楔形 #BB：紫外级熔融石英，宽带真空紫外-近红外，0.5° 楔形 |
同 iXon Ultra888的系统窗口类型 |
| 缺陷规格 | 传感器供应商提供 1 级传感器；相机缺陷符合 Andor A 级标准 |
传感器供应商提供 1 级传感器； 相机缺陷符合 Andor A 级标准 |
| 数字化位数 | 16 位（全速率下） | 16 位（全速率下） |
| 电脑接口 | USB 3.0、USB 2.0 | USB 2.0 |
| 镜头接口 | C 接口 | C 接口 |
| 直接数据访问 | Camera Link 3 抽头输出 | Camera Link 3 抽头输出 |
高级性能规格
| 参数 | iXon Ultra888 | iXon Ultra897 |
|---|---|---|
| 暗电流与背景事件（注 4、5） | ||
| 暗电流（e⁻/ 像素 / 秒，-80℃） | 0.00025、0.00011 | 0.00030 |
| 暗电流（e⁻/ 像素 / 秒，最大冷却） | 0.00015 | - |
| 杂散背景（事件 / 像素，1000倍增益 /-85℃） | 0.005 | 0.0018 |
| 有效区域像素阱深 | 80,000 e⁻ | 180,000 e⁻ |
| 增益寄存器像素阱深（注 6、7） | 730,000 e⁻ | 800,000 e⁻ |
| 像素读出速率 |
EM 放大器：30、20、10、1 MHz 常规放大器：1、0.1 MHz |
EM 放大器：17、10、5、1 MHz 常规放大器：3、1、0.08 MHz |
| 读出噪声（e⁻）（注 7）- 无电子倍增-有电子倍增 |
30 MHz：130； 20 MHz：80； 10 MHz：40； 1 MHz：12（EM 放大器）； 1 MHz：6； 0.1 MHz：3.5（常规放大器） 所有速率下均＜1（仅EM放大器） |
17 MHz：89； 10 MHz：65；5 MHz：37； 1 MHz：15（EM 放大器）； 3 MHz：9.6；1 MHz：5.3； 0.08 MHz：2.7（常规放大器） 所有速率下均＜1（仅EM放大器） |
| 线性绝对电子倍增增益 |
1-1000倍 （通过 RealGain™实现，所有冷却温度下校准稳定） |
1-1000倍 （通过 RealGain™实现，所有冷却温度下校准稳定） |
| 线性度（注 8） | 优于 99.9% | 优于 99.9% |
| 垂直时钟速度 | 0.6-4.33 μs（用户可选） | 0.3-3.33 μs（用户可选） |
| 时间戳精度 | 10 ns | 10 ns |
| 全新SRRF-Stream + 模式 | 可选 | 可选 |
iXon Ultra888帧率
标准模式（注 3、9）
| 合并方式 | 4×4 | 1×1（512×512） | 1×1（256×256） | 1×1（128×128） | 1×1（64×64） | 1×1（1024×100） | 1×1（1024×32） | 1×1（1024×1） |
|---|---|---|---|---|---|---|---|---|
| 帧率（fps） | 92 | 93（括号内为光学居中模式：78） | 190（括号内为光学居中模式：251） | 670（括号内为光学居中模式：697） | 2053（括号内为光学居中模式：1319） | 259 | 778 | 9690 |
iXon Ultra897帧率
标准模式（注 10）
| 合并方式 | 1×1（512×512） | 1×1（256×256） | 1×1（128×128） | 1×1（64×64） | 1×1（512×100） | 1×1（512×32） | 1×1（512×1） | 4×4 |
|---|---|---|---|---|---|---|---|---|
| 帧率（fps） | 56 | 110 | 212 | 398 | 267 | 708 | 2881 | 405（括号内为光学居中模式：593） |
4×4 合并模式（注 10）
| 1×1（256×256） | 1×1（128×128） | 1×1（64×64） | 1×1（512×100） | 1×1（512×32） |
|---|---|---|---|---|
| 1883（括号内为光学居中模式：1661） | 3906（括号内为光学居中模式：3236） | 7751（括号内为光学居中模式：4878） | 1005 | 2865 |
量子效率（QE）曲线（注 11）
蓝光优化传感器选项（适用于量子与 BEC 研究）
专为紫外区域优化；在 480-690 nm 波长范围内灵敏度最高
#EXF：响应范围最广
#BV：标准选项
#BB：蓝光光谱区域灵敏度提升高达 20%
选型号步骤指南
步骤 1：选择相机类型
| 描述 | 型号代码 |
|---|---|
| iXon Ultra888：1024×1024 EMCCD，最大30MHz，带USB3.0 | DU-888U3-CS0- |
| iXon Ultra897：512×512EMCCD，最大 17 MHz，带USB2.0 | DU-897U-CS0- |
注：若您的iXon Ultra需要SRRF-Stream + 实时超分辨功能，请在下方步骤 4 中作为 “配件” 订购。
步骤 2：选择传感器类型选项
| 描述 | 代码 |
|---|---|
| 背照式，标准增透膜 | #BV |
| 背照式，标准增透膜 + 额外发光涂层 | UVB |
| 背照式，EX2 双增透膜 + 条纹抑制 | EXF |
| 全新背照式，蓝光优化增透膜 | #BB |
步骤 3：选择备选相机窗口（可选）
标准窗口已适配大多数应用，但也提供其他选项。备选相机窗口代码需在订购时指定。如需查看和选择其他窗口选项，请参考《相机窗口补充规格说明书》，其中包含透射特性、产品代码及订购流程。有关窗口的更多详细信息，请参阅技术说明文档《相机窗口：为不同光谱区域优化》。
步骤 4：选择所需配件
| 描述 | 订购代码 | 描述 | 订购代码 |
|---|---|---|---|
| SRRF-Stream + 实时超分辨功能（兼容 iXon Ultra和 iXon LifeEMCCD平台）。相机需连接至装有 NVIDIA GPU 卡（计算能力 v3.0 及以上，板载 GPU 内存 4GB 及以上）的采集 PC 工作站 | SRRF-STREAM-IXON | 增强冷却性能的循环冷却器 | XW-RECR |
| Oasis 160 超紧凑型冷却单元（ tubing 需单独订购） | ACC-XW-CHIL-160 | 适用于 ACC-XW-CHIL-160 的 6 mm tubing 选项（2×2.5 m或2×5 m 长度） | ACC-6MM-TUBING-2X2.5 / ACC-6MM-TUBING-2X5M |
| SRRF-Stream 戴尔工作站（英文系统），预装推荐并测试过的 GPU 卡，以及支持SRRF-Stream 的 MicroManager 和 Andor SDK2 | WKST-SRRF-9ZY | C 接口转尼康 F 接口适配器 | OA-CNAF |
| 显示器（可选）- 戴尔 UltraSharp U3417W-34.14 英寸曲面 LED | FUS-MNTR-34W | C 接口转奥林巴斯接口适配器 | OA-COFM |
| 戴尔 UltraSharp UP3017-30 英寸（带 PremierColor） | FUS-MNTR-30 | C 接口转 T 接口适配器 | OA-CTOT |
| OptoMask 配件（用于裁剪模式采集时遮挡不需要的传感器区域，详情请参考《OptoMask 规格说明书》） | OPTMSK-L / OPTMSK-OC-L / OPTMSK-OC-S | 适用于 Ultra888的 15 m 有源USB3.0 连接线（无需电源）（Icron） | ACC-ASE-06887 |
| 适用于 Ultra888的 50 m 光纤USB3.0 扩展解决方案（含电源）（Adnaco） | ACC-ASE-08762 | 适用于 Ultra888的 100 m 光纤USB3.0 扩展解决方案（含电源）（Adnaco） | ACC-ASE-07860 |
步骤 5：选择所需软件
iXon Ultra系列需选择以下软件选项之一：
Solis Imaging：支持 Windows（8、8.1、10、11）的 32 位和 64 位应用程序，提供丰富的数据采集和处理功能。AndorBasic 宏语言可控制数据采集、处理、显示和导出。
Andor SDK：软件开发工具包，可从自定义应用程序中控制 Andor 系列相机。提供适用于 Windows（8、8.1、10、11）的 32 位和 64 位库，兼容 C/C++、C#、Delphi、VB.NET、LabVIEW 和 Matlab；同时提供适用于 Linux 的 C/C++ 兼容 SDK。
Andor iQ：全面的多维成像软件包，支持EMCCD与多种显微镜硬件的紧密同步，以及全面的渲染和分析功能。模块化架构确保市场上最佳的性价比。
第三方软件兼容性：提供适用于多种第三方成像软件包的驱动程序。
SRRF-Stream + 软件要求：若选择SRRF-Stream+，iXon 相机需通过 MicroManager（Open Imaging）开源显微镜软件平台或 Andor SDK 操作，以启用SRRF-Stream 功能。
产品图纸（单位：mm [英寸]）
iXon Ultra888与 iXon Ultra897
（注：图纸尺寸细节略，核心尺寸如下）
重量：均为 3.7 kg
镜头接口：均为 C 接口
关键接口位置：外部 IO、USB 接口（888 为USB3.0，897 为USB2.0）、Camera Link 接口、电源接口、开关
电源要求
iXon Ultra888
电源输入：+12 VDC ±5% @ 8 A
功耗：最大 96 W
纹波与噪声：最大 120 mV（峰峰值，0-20 MHz）
外部电源：100-240 VAC 50/60 Hz
iXon Ultra897
电源输入：+12 VDC ±5% @ 6 A
功耗：最大 72 W
纹波与噪声：最大 120 mV（峰峰值，0-20 MHz）
外部电源：100-240 VAC 50/60 Hz
逻辑接口：26 针 D 型连接器，含 8 个可编程数字输入 / 输出端（用于控制和检测最多 8 个外部设备）；最小线缆间隙：90 mm；重量：约 3.7 kg（8 磅 3 盎司）。
今日订购
需要更多信息？在 Andor，我们致力于为您找到合适的解决方案。我们拥有专业的技术顾问团队，可为您提供所有 Andor 产品的一对一指导和技术支持。如需查看当地销售办事处的完整列表，请访问：andor.oxinst.com/contact
区域总部联系方式
欧洲：北爱尔兰贝尔法斯特，电话：+44 (28) 9023 7126，传真：+44 (28) 9031 0792
日本：东京，电话：+81 (3) 6732 8968，传真：+81 (3) 6732 8939
北美：美国马萨诸塞州康科德，电话：+1 (860) 290 9211，传真：+1 (860) 290 9566
中国：北京，电话：+86 (10) 5884 7900，传真：+86 (10) 5884 7901
iXon Ultra888随箱物品
1 根 Andor ACZ-03463：2 米多 IO 时序线缆（含触发、外部触发、快门和使能功能）
1 根 3 米USB3.0 线缆（A 型转 B 型）
1 个 PCIeUSB3.0 卡适配器（2 端口）
1 个电源适配器（含电源线）
1 份快速入门指南
1 份电子版本用户手册
1 份SRRF-Stream 快速入门指南（如适用）
1 份系统性能说明书
iXon Ultra897随箱物品
1 根 Andor ACZ-03463：2 米多 IO 时序线缆（含触发、外部触发、快门和使能功能）
1 根 3 米USB2.0 线缆（A 型转 B 型）
1 个电源适配器（含电源线）
1 份快速入门指南
1 份电子版本用户手册
1 份SRRF-Stream 快速入门指南（如适用）
1 份系统性能说明书
注脚
Andor 的 UltraVac™真空工艺在最先进的洁净室设施中完成，结合了永久性密封真空（无 O 型圈）和严格的除气协议（包括使用专有材料）。
除非另有说明，所有数据均为典型值。
在30MHz 超频像素读出速率下，传感器的热耗散更高（因为垂直转移时间占比增加），因此需在该速率下设置更高的传感器冷却温度。此外，稳定的冷却性能还取决于其他变量，如垂直时钟速度、感兴趣区域（ROI）大小（标准模式或裁剪模式）和环境温度。因此，建议用户通过测试确定所选条件下的稳定传感器冷却温度，温度稳定状态可通过采集软件查看。
暗电流测量值为传感器区域的平均值（排除缺陷区域）。
开启电子倍增功能后，iXon 可检测单光子，因此相机的实际检测极限由 “暗” 背景事件数量决定。这些事件包括残余热生电子和时钟诱导电荷（CIC，也称为杂散噪声），均表现为读出噪声基底上的随机单电子尖峰。采用阈值法计数这些单电子事件，结果以每像素事件概率表示。采集条件：全分辨率、最大帧率（30 MHz 读出；帧转移模式；1.1 μs 垂直时钟速度；1000倍EM增益；10 ms 曝光；-95℃）。
CCD201 传感器的EM寄存器线性响应上限约为 400,000 电子，满阱深约为 730,000 电子。
读出噪声为整个系统的噪声，包括传感器读出噪声和模数（A/D）转换噪声。测量条件：单像素读出、传感器温度-75℃、暗条件下最小曝光时间。开启电子倍增功能后，系统有效读出噪声可降至 1 电子以下。
线性度通过在恒定光子通量下，计数与曝光时间的关系图（直至系统饱和点）测量，读出速率为 10 MHz。
所有测量均在30MHz 像素读出速率、0.6 μs 垂直时钟速度下进行，且假设为内部触发模式。标准模式和裁剪模式帧率为 “边角绑定”（Corner Tethered）ROI 的帧率，括号内为 “光学居中”（Optically Centred）ROI 的帧率。
所有测量均在 17 MHz 像素读出速率、0.3 μs 垂直时钟速度下进行，且假设为内部触发模式。标准模式和裁剪模式帧率为 “边角绑定”（Corner Tethered）ROI 的帧率，括号内为 “光学居中”（Optically Centred）ROI 的帧率。
传感器量子效率为 25℃下的数值，由传感器制造商提供。
iXon Ultra888可与任何现代USB3.0 使能 PC / 笔记本电脑兼容（每个USB3.0 端口均应有独立主机控制器）。iXon Ultra888还随箱提供USB3.0 PCI 卡，可用于为旧 PC 添加USB3.0 端口，或作为解决兼容性问题的诊断工具。
推荐电脑配置
处理器：3.0 GHz 单核或 2.6 GHz 多核
内存：2 GB RAM
硬盘空间：安装软件需 100 MB 可用空间（数据缓存建议至少 1 GB）
接口：iXon Ultra888需USB3.0 超高速主机控制器（持续速率 60 MB/s）；iXon Ultra897需USB2.0 高速主机控制器（持续速率 40 MB/s）
硬盘：固态硬盘（SSD），数据缓存持续写入速度最低 100 MB/s
操作系统：Windows（8.1、10、11）或 Linux
SRRF-Stream+：若选择该功能，PC 需配备 NVIDIA GPU 卡，详情请参见第 10 页。
操作与存储条件
操作温度：环境温度-20℃至 30℃
相对湿度：＜70%（无冷凝）
存储温度：-25℃至 50℃
