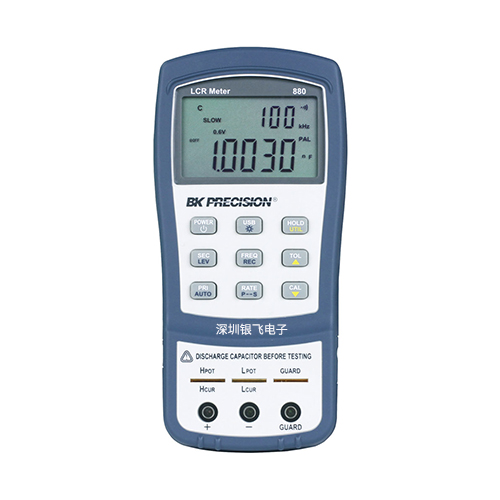

BKPrecision880 40,000计数双显示手持式 100KHz LCR数字电桥表
878B/879B/880 40,000计数双显示手持式LCR数字电桥表 。878B、879B 和 880 40,000 计数手持式 LCR 表可快速准确地测量电感、电容和电阻。879B 和 880 还可以测量阻抗、Theta、DCR 和 ESR。此外，880 还提供通常仅在台式 LCR 仪表中才有的功能，例如 4 端子配置、高达 0.1% 的基本测量精度、高达 100 kHz 的测试频率、可选择的测试信号电平和测量速率。 快速自动量程和快速测量配置（如测量参数和测试频率选择）使这些仪表非常易于操作。该仪表还包括一些方便的功能，例......
产品描述
878B/879B/880 40,000计数双显示手持式LCR数字电桥表。878B、879B 和 880 40,000 计数手持式 LCR 表可快速准确地测量电感、电容和电阻。879B 和 880 还可以测量阻抗、Theta、DCR 和 ESR。此外，880 还提供通常仅在台式 LCR 仪表中才有的功能，例如 4 端子配置、高达 0.1% 的基本测量精度、高达 100 kHz 的测试频率、可选择的测试信号电平和测量速率。
快速自动量程和快速测量配置（如测量参数和测试频率选择）使这些仪表非常易于操作。该仪表还包括一些方便的功能，例如数据保持、很小值/较大值/平均值记录、公差分类和相对模式。
使用提供的数据记录软件或从自定义程序发送的 SCPI 命令，测量数据可以通过仪表的微型 USB 接口连续传输到 PC。
| Specifications | 878B | 879B | 880 |
| Measurements | L, C, R, D, Q | L, C, R, Z, D, Q, θ, ESR | L, C, R, Z, D, Q, θ, ESR & DCR |
| Basic Accuracy | 0.5% | 0.5% | 0.1% |
| Test Frequency | 120 Hz, 1 kHz |
100 Hz, 120 Hz, 1 kHz, 10 kHz |
100 Hz, 120 Hz, 1 kHz, 10 kHz, 100 kHz |
| Test Signal | 0.6 Vrms | 0.6 Vrms | 0.3 Vrms, 0.6 Vrms, 1 Vrms DCR: 1 Vdc |
| Backlit Display | - | Ö | Ö |
| Auto Detect Mode | - | - | Ö |
| Tolerance Mode | 1%, 5%, 10% | 1%, 5%, 10%, 20% | 1%, 5%, 10%, 20% |
| Measurement Rate | 1.5 readings/sec | 1.5 readings/sec |
4 readings/sec (fast), 1.5 readings/sec (slow) |
BKPrecision特点与优势
主显示屏上的 40,000 计数分辨率和辅助显示屏上的 10,000 计数分辨率
L、C、R 和 Z（仅限 879B 和 880）主要测量
自动计算辅助参数 D、Q、Theta、ESR（仅适用于 879B 和 880 的 Theta/ESR）和 DCR（仅适用于 880）
精度高达 0.1%，可选测试频率高达 100 kHz（仅限 880）
快速自动量程设计，可实现快速、轻松的组件测量
用于自动元件类型识别和测量类型选择的自动检测模式（仅限 880）
相对模式
视听容差模式
背光显示屏（仅限 879B 和 880）
数据保持和很小/较大/平均记录
USB（虚拟COM）接口
用于远程通信的 SCPI 兼容命令
可免费下载用于数据记录和前面板仿真的软件
可配置的上电状态
包括所有常用配件（仅限 880）
BKPrecision880LCR数字电桥表应用
被动元件故障排除
电子组装
质量控制（组件分类）
订购信息：879B 和 880 型包括一个 120 V 交流适配器作为标准附件。要包括 230 V 交流适配器，请订购型号 879B-220V 或 880-220V。AC 适配器是 878B 的可选附件。
| Model | 878B | 879B | 880 |
| Measurement Parameters | L/C/R/D/Q | L/C/R/Z/D/Q/θ/ESR | L/C/R/Z/DCR/D/Q/θ/ESR |
| Test Frequency Setting | 120 Hz, 1 kHz | 100 Hz,120 Hz, 1 kHz, 10 kHz | 100 Hz,120 Hz, 1 kHz, 10 kHz, 100 kHz |
| Actual Frequency (±0.02%) | 120.048 Hz, 1 kHz | 100 Hz, 120.048 Hz, 1 kHz, 10 kHz | 100 Hz, 120.048 Hz, 1 kHz, 10 kHz, 100 kHz |
| Tolerance Mode | 1%, 5%, 10% | 1%, 5%, 10%, 20% | |
| Backlit Display | None | Yes | |
| Test Signal Level (Typical) | 0.6 Vrms | 0.3 Vrms, 0.6 Vrms, 1 Vrms. DCR signal: 1 Vdc | |
| Measuring Circuit Mode | Series mode / Parallel mode | ||
| Basic Accuracy | 0.5% | 0.1% | |
| Ranging Mode | Auto | ||
| Measuring Terminals | 3 terminals with sockets | 3-terminal, 5-terminal with sockets | |
| Measurement Rate | 1.5 readings/sec (auto range search not included) | LCRZ: 4 readings/sec (Fast), 1.5 readings/sec (Slow) DCR: 3 readings/sec (Fast), 2.5 readings/sec (Slow) | |
| Response Time (Typical) | 680 ms | ||
| Auto Power-Off | 5, 15, 30, 60 minutes, none | ||
| Operating Temperature | 32° F to 104° F (0° to 40° C); 0-70% R.H. | 32° F to 104° F (0° to 40° C); £90% R.H. | |
| Storage Temperature | -4° F to 122 °F (-20° to +50° C); 0-80% R.H. | -4° F to 104° F (-20° to 50° C); 0-90% R.H. | |
| Low Battery Indication (Typical) | 6.8 V | ||
| Battery Life (Typical) | 16 hours using alkaline battery (at 1 kHz with 100 Ω DUT, backlight off), 6 hours using Ni-MH (880 only) | ||
| Power Consumption (Typical) | 28 mA (under full power battery) for operation/ 2 µA (11 µA 880 only) after power-off. | ||
| Power Requirements | 9V battery or Ext. AC adapter*: DC 12 Vmin –15 Vmax. (load 50 mA Min.) | ||
| Dimensions (LxWxH) | 7.5”x3.5”x1.6” (190 × 90 × 41)mm | ||
| Weight | 0.767 lbs (348 g) without battery | ||
| Safety | EN61010-1:2001, EU Low Voltage Directive 2006/95/EC | ||
| Electromagnetic Compatibility | Meets EMC Directive 2004/108/EC, EN61326-1:2006 | ||
| Three-Year Warranty | |||
|
Standard Accessories |
Banana-to-alligator test leads, 9 V battery, mini USB interface cable, manual, AC adapter* (879B only) |
Banana-to-alligator test leads, Ni-MH 9 V battery, mini USB interface cable, Quick Start insert, AC adapter* shorting plate, four-terminal shielded Kelvin clip test leads (TL8KC1), SMD tweezer (TL8SM) | |
BK878B、879B和880电桥标准配置
| Model |

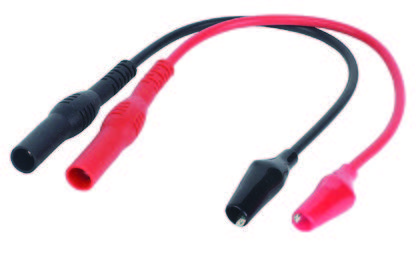

Alligator test leads |

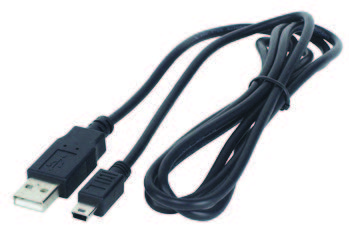

USB cable |

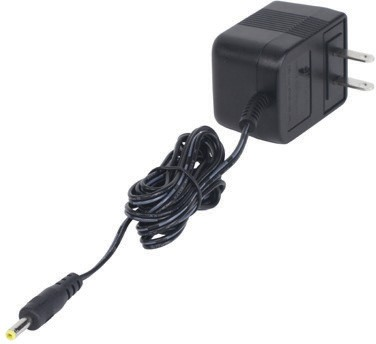

AC adapter |
Shorting plate |

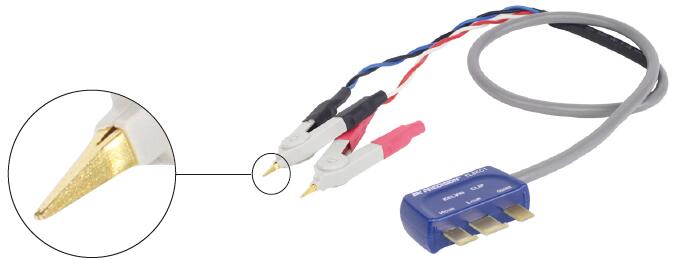

Kelvin clip test leads |

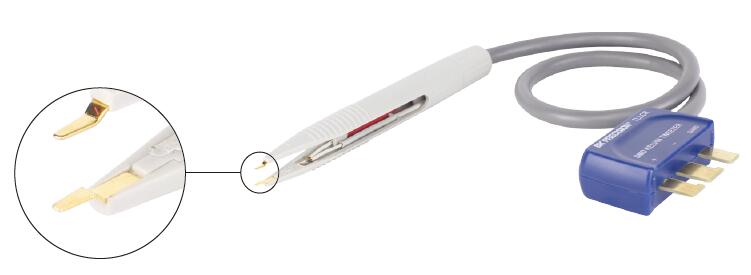

SMD tweezer |
| 878B | ● | ● | - | - | - | - |
| 879B | ● | ● | ● | - | - | - |
| 880 | ● | ● | ● | ● | ● | ● |
