FLUKE123B示波表作为集成示波器、真有效值万用表与无纸记录仪的工业级测试设备，凭借CATIV600V安全等级、20MHz带宽及7小时续航等核心优势，成为工厂电气维护、自动化设备检修等场景的核心工具。其Connect-and-View自动触发技术、IntellaSet智能读数功能及长时记录能力，能精准解决工业现场的瞬时信号捕捉、多参数测量及间歇性故障排查难题。本文聚焦工厂配电系统维护与自动化生产线故障诊断两大典型场景，结合实操细节、使用变化及一线技术人员反馈，展现FLUKE123B示波表的实战价值。


在中小型制造工厂中，配电系统电压波动是导致电机停机、设备损坏的常见问题，尤其电机启动时的瞬时电压跌落、三相电压不平衡等隐患，传统万用表难以捕捉瞬时信号，给维护工作带来困扰。FLUKE123B示波表的示波器与记录仪一体化设计，能全程监测电压变化，精准定位波动根源。

（一）使用背景与核心需求

某机械加工厂有多台55kW三相异步电机，启动时频繁出现下游控制柜跳闸现象，技术人员用普通万用表测量时，电压读数看似正常，但无法捕捉电机启动瞬间的电压跌落。工厂需要一款能长时监测电压波形、自动记录异常信号的工具，同时需测量三相电压平衡度、线路电阻等参数，排查配电线路接头松动、变压器负载不均等潜在问题。

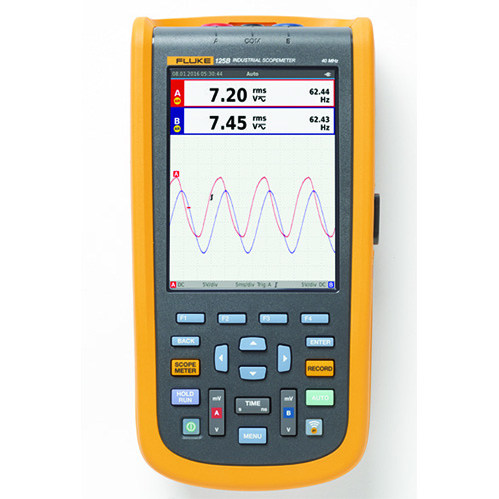

FLUKE123B示波表

（二）FLUKE123B示波表使用细节

接线与安全设置：FLUKE123B示波表的输入A、B通道配备4mm安全屏蔽香蕉插孔，接线时先将黑色测试线接入COM端，再将红色测试线接入输入A，连接至三相电压中的A相火线，蓝色测试线接入输入B连接B相火线，确保接线牢固且绝缘层完好。由于配电系统电压为380V，FLUKE123B的CATIV600V安全等级完全适配，操作人员无需额外担心高压风险。

参数配置与触发设置：开机后，FLUKE123B示波表默认进入示波器与万用表模式，按下“AUTO”键启用Connect-and-View自动触发功能，仪器自动识别电压信号特征，调整幅值至50V/div、时基至10ms/div，无需手动设置即可稳定显示电压波形。通过“MEASURE”菜单选择“VAC+DC”和“Hz”参数，IntellaSet技术自动显示电压真有效值与频率，三相测量时切换通道即可快速对比A、B、C相电压差值。

长时记录与异常捕捉：针对电机启动的瞬时波动，按下“RECORDER”键切换至示波器记录仪模式，设置记录时长为2小时（覆盖电机启停周期），事件阈值为电压跌落超过10%（相对于额定电压380V），存储位置选择SD卡（最大支持32GB，可记录长达14天数据）。FLUKE123B的40MS/s实时采样率能精准捕捉电机启动时20ms内的电压瞬时跌落波形，RecorderEventDetect功能自动标记异常事件，无需检索海量数据即可快速定位故障时间点。

数据分析与故障定位：记录完成后，通过仪器自带的5.7英寸彩色屏幕查看波形，利用光标测量功能读取电压跌落的幅值（最低至320V）与持续时间（约15ms）；切换至万用表模式，测量配电线路电阻，发现A相线路电阻为0.8Ω，高于正常范围（≤0.3Ω），判断为线路接头氧化松动。用FLUKE123B的通断性测量功能检测接头，蜂鸣器未发声，进一步验证接头接触不良。

（三）使用前后的核心变化

排查效率：之前依赖人工蹲守电机启动，反复测量需3天才能初步判断，使用FLUKE123B示波表后，4小时即可完成数据采集与分析，定位故障根源。

诊断精度：传统万用表仅能读取稳态电压值，无法捕捉瞬时波动，FLUKE123B的波形记录功能清晰呈现电压跌落过程，为故障分析提供直观依据。

维护成本：避免了盲目更换控制柜元件的无效支出，仅通过紧固接头、清理氧化层即可解决问题，单次维护成本降低80%。


自动化生产线中，PLC与执行器（气缸、伺服电机）之间的控制信号异常（如脉冲丢失、幅值不稳）会导致生产中断，这类故障多为间歇性，且信号频率高、持续时间短，普通测试工具难以精准捕捉。FLUKE123B示波表的双输入通道、高频捕捉能力及脉冲测量功能，能高效解决此类问题。

（一）使用背景与核心需求

某电子元件装配线采用西门子PLC控制伺服电机进行精密定位，生产过程中频繁出现电机定位偏差（误差≥0.5mm），导致产品报废。技术人员怀疑PLC输出的脉冲控制信号存在丢失或幅值波动，但信号为5V脉冲，频率1kHz，故障随机出现，传统示波器接线复杂且便携性差，无法在生产线现场长时间监测。需要一款便携、抗干扰、能同时测量控制信号与反馈信号的工具，捕捉间歇性故障。

（二）FLUKE123B示波表使用细节

双通道同步测量设置：FLUKE123B示波表支持双输入通道同步采样，将输入A连接PLC脉冲输出端，输入B连接伺服电机反馈信号端，COM端共同接地。由于生产线存在电磁干扰，选用STL120-IV屏蔽测试引线，仪器的IP51防护等级能抵御车间粉尘与轻微水滴，确保测量稳定性。

触发与波形优化：按下“ScopeSettings”菜单，选择“TriggerInput”为输入A（PLC信号），触发斜率设为“Positive”，触发灵敏度调整为0.5div（对应2.5mV），启用“Smooth”波形平滑功能，抑制电磁干扰导致的波形噪声。FLUKE123B的20MHz带宽完全覆盖1kHz脉冲信号，4GS/s等效采样率能精准捕捉脉冲边沿细节，避免信号失真。

脉冲参数测量与异常捕捉：通过“MEASURE”菜单选择“PULSE”参数，IntellaSet技术自动显示脉冲宽度（设定为100μs）、频率（1kHz）及占空比（50%）。开启记录仪模式，设置记录时长为4小时，事件阈值为脉冲宽度偏差超过20%或幅值低于4.5V，FLUKE123B的内置存储器可存储11小时波形数据，无需外接设备即可完成长时监测。

故障分析与验证：监测过程中，FLUKE123B捕捉到3次异常信号：其中2次脉冲宽度缩短至70μs，1次幅值跌落至4.2V，均发生在生产线负载突变时。切换至万用表模式，测量PLC输出端口与伺服电机输入端之间的线路电阻，发现线路中间接头存在接触电阻（0.5Ω），导致信号衰减。更换屏蔽测试引线并紧固接头后，再次用FLUKE123B监测，脉冲参数恢复正常，定位偏差控制在0.1mm以内。

（三）使用前后的核心变化

故障捕捉率：之前多次停机排查均未发现异常，使用FLUKE123B示波表后，首次监测即捕捉到间歇性故障，捕捉率从0提升至100%。

操作便捷性：无需专业示波器操作经验，Connect-and-View自动触发功能让新手也能快速上手，现场测试无需携带电脑，仪器直接显示分析结果。

生产效率：生产线之前因故障日均停机2小时，使用FLUKE123B解决问题后，月均停机时间缩短至1小时，产品报废率从3%降至0.5%。


（一）工厂电气维护工程师张工（从业15年）

“我们工厂有20多台各类电机，之前处理电压波动故障时，用普通万用表测不到瞬时信号，只能凭经验换元件，经常做无用功。FLUKE123B示波表太实用了，自动触发功能不用手动调参数，接上测试线就能显示波形，记录仪模式设置好阈值后，不用专人盯着，下班前启动，第二天上班就能查看异常数据。上次排查车间空压机电压跌落问题，用它的光标测量功能精准算出波动幅值，找到变压器负载不均的问题，比之前节省了2天时间。而且它的续航真不错，满电状态下能支持一整天现场测试，不用频繁充电，抗干扰能力也强，车间电机多、电磁干扰大，波形依然清晰，CATIV600V的安全等级，测高压时也放心。”

（二）自动化生产线技术主管李工（从业10年）

“生产线PLC信号故障一直是难题，故障间歇性出现，之前用台式示波器，又大又重，没法在生产线现场长时间监测，接线复杂还容易受干扰。FLUKE123B示波表便携，重量才1.4kg，单手就能操作，双输入通道能同时测控制信号和反馈信号，对比起来很方便。它的IntellaSet自动读数功能特别省心，不用自己算脉冲参数，屏幕直接显示频率、占空比，一目了然。上次解决伺服电机定位偏差问题，用它的记录仪功能捕捉到3次异常信号，很快就找到接头接触不良的问题，要是换以前，至少得停机排查3天，现在半天就搞定了。而且它支持SD卡导出数据，能把波形图导入电脑生成报告，给领导汇报也直观，同事们都觉得这款仪器操作简单、精度高，是自动化维护的必备工具。”



FLUKE123B示波表以“实用、精准、便捷”为核心，在工厂配电维护、自动化故障排查等场景中展现出显著价值。其Connect-and-View自动触发、长时记录、双输入同步测量等功能，精准解决了工业现场的瞬时信号捕捉、间歇性故障定位等痛点；CATIV600V安全等级、IP51防护设计及7小时续航，适配工业环境的高压、多干扰、长时间作业需求。一线技术人员的反馈印证了FLUKE123B示波表的实操优势：操作门槛低，无需专业技能即可快速上手；便携性强，适合现场移动测试；数据精准可靠，为故障诊断提供有力依据。无论是中小型工厂的日常维护，还是自动化生产线的精密排查，FLUKE123B示波表都能凭借其一体化设计与稳定性能，成为技术人员的可靠伙伴，减少设备停机时间，降低维护成本，为工业生产的稳定运行提供坚实保障。
