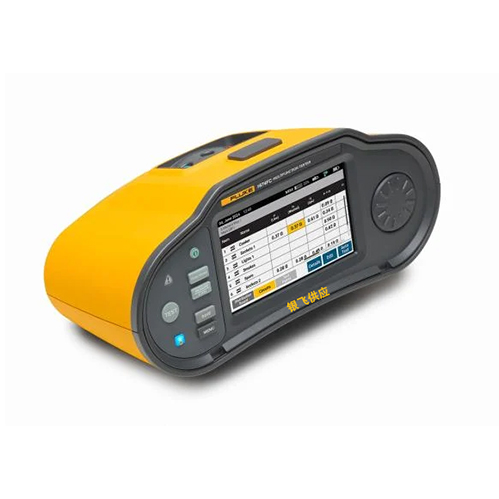

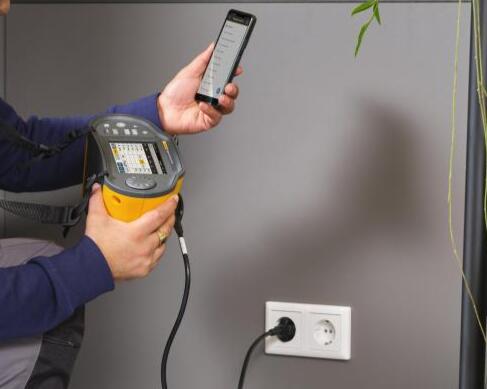

Fluke1672多功能安装测试仪
产品描述

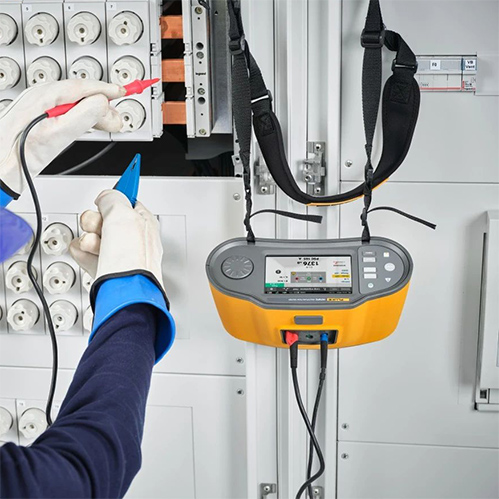

Fluke1670系列多功能安装测试仪
附加功能
Fluke1670系列多功能安装测试仪一般技术指标
技术指标 | 特性 |
尺寸 | 26.25cmx14.19cmx11.93cm(10.3inx5.6inx4.7in) |
重量(含电池) | 1.6kg(3.5lb) |
电池规格、数量 | BP290,锂电池,10.8V,2500mAh,27Wh |
防护等级 | IEC60529:IP40 |
安全 | 符合IEC/EN61010-1、IEC61010-2-030、IEC61010-2-034标准 |
安全等级 | CATIII600V,CATIV300V |
性能 | IEC61557-1至IEC/EN61557-8和IEC61557-10 |
电压测量(交流、直流)和频率
量程 | 分辨率 | 输入阻抗 | 过载保护 |
600V | 0.1V | 320kΩ | 660V |
45-66Hz | 0.1Hz | 320kΩ | - |
通断性测试(RLO)
量程(自动量程) | 分辨率 | 开路电压 |
20Ω/200Ω/2000Ω | 0.01Ω/0.1Ω/1Ω | >4V |

绝缘电阻测量(RISO)
测试电压 | |||
1672 | 100-250-500-1000V | ||
1673FC/1674FC | 50-100-250-500-1000V | ||
测试电压 | 绝缘电阻量程 | 分辨率 | 测试电流 |
50V | 10kΩ-50MΩ | 0.01MΩ | 1mA@50kΩ |
100V |
10kΩ-20MΩ 20MΩ-100MΩ |
0.01MΩ 0.1MΩ |
1mA@100kΩ |
250V |
10kΩ-20MΩ 20MΩ-200MΩ |
0.01MΩ 0.1MΩ |
1mA@250kΩ |
500V |
10kΩ-20MΩ 20MΩ-200MΩ 200MΩ-500MΩ |
0.01MΩ 0.1MΩ 1MΩ |
1mA@500kΩ |
1000V |
100kΩ-200MΩ 200MΩ-1000MΩ |
0.1MΩ 1MΩ |
1mA@1MΩ |
绝缘预测试功能:需要从测试仪连接到L、N和PE。
绝缘预测试浪涌保护器(SPD)绝缘斜坡测试(变阻器测试)IEC61643-11
测试电压 | 电压量程 | 分辨率 | 测试电流 | 精度 |
500V | 步长增幅0V-500V | 1V | 1mA | ±(1.5%+3位) |
1000V | 步长增幅0V-1000V | 1V | 1mA | ±(1.5%+3位) |
绝缘监测设备(IMD)IEC61557-8
量程 | 分辨率 | 附注 |
1kΩ-10kΩ | 1kΩ |
>1MΩ,仅在电压>100V时可用 |
10kΩ-100kΩ | 10kΩ | |
100Ω-3MΩ | 100kΩ |
回路和线路阻抗(ZI无跳闸和大电流)
量程设置 | 分辨率 | 精度[1] |
10Ω[2] |
0.001Ω | 高电流mΩ模式:±(2%+35位数);无跳闸(2&3线)模式:±(3%+6位数) |
20Ω | 0.01Ω | 大电流模式:±(2%+4位) |
200Ω | 0.1Ω |
无跳闸模式:±(3%) 大电流模式:±(2%) |
2000Ω | 1Ω | ±6%[3] |
2、仅限于FlukeConnect™1674FC型号。
3、适用于>200V的电源电压。
预期接地故障电流(PEFC/IK)和预期短路电流(PSC/IK)
量程 | 分辨率 | 单位 |
0kA-50kA |
IK <1000A IK ≥1000A |
1A 0.1kA |
计算:预期接地故障电流(PEFC/IK)或预期短路电流(psc/IK)分别通过将测得的电源电压除以测得的环路(L-PE)电阻或线路(L-N)电阻来确定。
压降(通过线路阻抗测试)
量程 | 分辨率 | 精度 |
0.0-99.9% |
0.1% |
考虑线路精度 阻抗测量 |
注:压降读数是通过线路阻抗测量值和输入的额定电流计算得出的
RCD测试,被测RCD类型
RCD类型[1] | 1672 | 1673FC | 1674FC | |
AC[2] | G[3] | • | • | • |
交流 | S[4] | • | • | • |
A[5]、F[6] | G | • | • | • |
A、F | S | • | • | • |
B、B+[7] | G | • | • | |
B、B+ | S | • | • | |
RDC-DD、RCDA/EV、RCDB/Mi[8] | • | • | ||
GFCI | • | • | • |
2、仅在所选电流乘以接地电阻<50V时才允许进行RCD测试。
3、AC–AC响应
4、G-通用型,无延迟
5、S-时间延迟
6、A–AC和脉冲信号响应
7、F–AC、脉冲和高频响应
8、B、B+–对交流、脉冲、高频和平滑直流信号做出响应
9、RDC-DD–6mADC剩余电流响应
RCD跳闸时间测试(ΔT)
测试功能 |
RCD电流选择 | ||||||
10mA | 30mA | 100mA[1] | 300mA[1] | 500mA[1] | 1000mA[2] | Var[3] | |
x½,1 | • | • | • | • | • | • | • |
x5 | • | • | • | ||||
斜坡 | • | • | • | • | • | • | • |
自动 | • | • | • |
电源电压50V–265Vac,45/66Hz
1、B型RCD要求电源电压范围为195V至265V。
2、仅限AC型RCD。
3、A型RCD限定为700mA,不适用于B型RCD。
RCD跳闸电流(IΔN)测量/斜坡测试
电流范围 |
步长 |
保持时间 | 测量精度 | |
G型 | S型 | |||
RCD额定电流的30%至110%[1] | IΔN 的10%[2] | 300ms/步长 | 500ms/步长 | ±5% |
1、规定的跳闸电流范围(IEC61008-1):
30%-150%,A型,IΔN>10mA
30%-210%,A型,IΔN=10mA
20%-210%,B型
50%-100%,AC型
35%-140%,A型(>10mA)
35%-200%,A型(£10mA)
50%-200%,B型
2、5%,B型
接地电阻测试(RE),仅限1673FC和1674FC
量程 | 分辨率 | 频率 | 输出电压 |
200Ω/2000Ω | 0.1Ω/1Ω | 128Hz | 25V |
相序指示
图标 | 量程 | 显示屏 |
相序指示器启用 | 185V-600V | “1-2-3”或“3-2-1”(表示相序不正确) |
