福禄克iSee便携式声热成像仪技术原理、行业标准与新旧设备差异科普

本文科普福禄克iSee（TC03红外热像模块、ii01声学成像模块）核心工作原理，梳理工业红外测温、超声泄漏检测行业通用技术标准，对比传统单功能测温检漏设备技术短板，拆解福禄克iSee模块化仪器升级优势，覆盖电力、化工、机械加工多行业实测应用，提供免费样机现场实测渠道，解决设备选型、分辨仪器性能优劣等常见疑问。

福禄克iSee便携式声热成像仪技术科普干货

一、行业现状开篇引言

工业设备运维环节中，温度异常、气体泄漏、局部放电是设备故障最常见的前置信号，也是安全生产巡检的核心检测项。现阶段多数企业仍采用分体式工具作业：红外测温枪单独测温度、手持超声检漏仪单独排查漏气、听音设备单独定位异响，整套工具携带繁琐，多工况同步检测时数据无法联动，微小故障点位极易出现漏检、误判。不少现场运维人员缺少系统技术参考，无法区分不同成像仪器的技术差距，采购选型时难以匹配自身车间工况。福禄克推出福禄克iSee模块化便携式成像设备，分为iSee TC03红外热像模块与ii01声学成像模块，依托多场景公开实测挑战验证设备综合检测能力。本文从底层技术、行业检测规范、新旧设备对比、落地应用价值多维度完整拆解福禄克iSee相关技术细节，帮助从业人员理清设备分辨、选型逻辑。

二、福禄克iSee便携式成像仪器核心技术详解

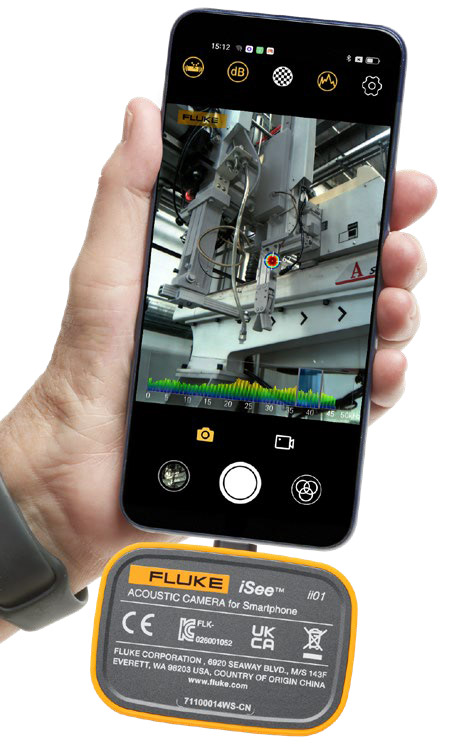

福禄克iSee整套设备采用手机外接模块化设计，机身可滑动切换TC03红外热像模块、ii01声学成像模块，依靠手机终端完成图像采集、数据运算、可视化展示，两大模块具备独立工作、协同同步采集两种工作模式。

2.1 TC03红外热像模块基础工作原理

TC03红外热像模块依托红外辐射测温原理，捕捉设备表面不可见红外辐射能量，将辐射信号转化为可视化温度色阶图像，画面中不同色彩对应对应不同温度数值，可直观标注温差异常区域。模块内置高精度红外感应阵列，针对高速运动、高温设备可完成连续帧图像采集，动态捕捉瞬时温度变化，适配变压器母线、切削刀具这类温度变化速度快的检测对象。采集数据实时传输至手机端，自动生成区域温差数值、最高最低温度标记，无需人工单点记录读数。

2.2 ii01声学成像模块基础工作原理

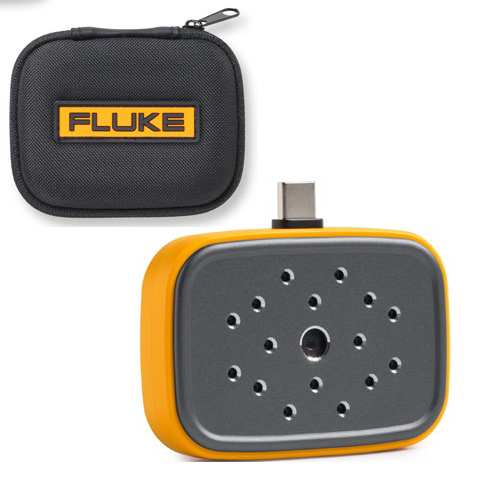

ii01声学成像模块正面排布多阵列声学感应孔，采集工业泄漏、局部放电产生的高频超声波信号，通过内置算法将声波声源坐标映射至可见光画面，实现“声音可视化”。气体泄漏、高压设备局放产生的超声波超出人耳识别范围，传统听音设备仅能判断有无异响，无法锁定精准点位；ii01模块可在复杂混合噪声环境中分离目标超声波信号，在画面标注声源位置，同时生成声波频谱曲线，辅助运维人员区分泄漏、放电、机械摩擦不同类型异响信号。

2.3模块化协同核心技术

福禄克iSee的核心设计亮点为模块快速切换结构，仅通过滑动操作即可完成TC03、ii01模块更换，单台手机终端兼容两种检测功能。同一检测点位可先后采集温度图像、声像图像，两组数据自动匹配同一空间坐标，实现温度、异响两类故障信号同步对照分析，减少重复巡检工作量。

三、工业红外、声学泄漏检测行业通用技术标准

国内工业温度、气体泄漏声学检测工作需遵循生态环境、电力行业多项通用规范，也是评判福禄克iSee及同类检测设备合规性的基础依据，整理行业核心标准明细如下：

按照上述标准要求，检测仪器需满足可视化成像、数据存储、精准点位定位三项基础能力，传统单点测温、单听声设备难以完整匹配规范记录要求，福禄克iSee整套设备成像存档、数值标记功能可直接满足现场检测报告留存需求。

四、传统老旧单功能检测设备现存技术弊端

市面上存量较大的老式测温、检漏设备，受硬件架构、算法限制，在多工况工业现场存在多处使用短板，也是企业运维效率偏低的主要原因：

单点测温设备（红外测温枪）仅能采集镜头中心点单一温度数值，无法展示设备整体温场分布，变压器、配电柜母排仅局部发热时，单点测量容易错过异常区域；无图像留存功能，巡检记录依靠人工手写，缺少可视化凭证，不符合行业检测存档规范；高速旋转刀具动态测温时，无法连续捕捉瞬时温度波动。

独立手持超声检漏仪仅能输出响度数值，无可视化声源画面，车间多设备同步运行、混合噪声环境下，无法区分漏气异响与机械摩擦噪音；微小法兰、管道接头泄漏时，无法精准定位泄漏坐标，排查耗时较长；无频谱分析功能，难以区分气体泄漏、高压局部放电两类不同超声波信号。

一体式老式热像仪机身厚重，多为独立大屏机身，携带负重高，狭小设备间隙、高空母线巡检操作不便；设备功能单一，仅支持红外测温，如需检漏、局放检测，需额外携带声学设备，工具数量多；硬件固化无法拓展功能，无法同步匹配声学成像检测需求。

数据管理缺陷老式设备多仅支持本地简单读数存储，无法直接对接手机、电脑终端，数据导出步骤繁琐；无法将温度图像、声波图像一一对应，故障溯源缺少多维度对照依据。

五、福禄克iSee模块化仪器技术升级亮点

结合传统设备的使用短板，福禄克iSee依托TC03红外热像模块、ii01声学成像模块的模块化架构完成多维度技术优化，适配化工、电力、机械加工多类复杂现场：

轻量化便携设计，降低现场操作负担福禄克iSee主体依托智能手机作为显示与运算终端，TC03、ii01模块体积小巧，滑动切换无需额外线缆拆装，单人单手即可完成高空、狭窄设备间隙巡检；整套设备重量远低于一体式传统热像仪，长时间户外巡检疲劳度更低。

双模态成像同步对照，减少漏检概率TC03红外热像模块捕捉温度异常、ii01声学成像模块定位异响泄漏，同一检测点位可先后采集两类图像，手机端画面叠加对比，同步排查“温度过热+漏气放电”复合型故障；针对输电线局部放电、空压机高温管道泄漏这类复合隐患，单轮巡检即可完成双重筛查。

动态场景适配算法优化TC03模块搭载动态帧捕捉算法，针对掘进机、数控机床高速切削旋转刀头，稳定抓取瞬时温度变化，提前识别刀具磨损、过热损耗隐患；ii01模块内置噪声分离算法，夏季户外多声源、工厂多设备嘈杂环境中，过滤无关背景噪音，精准锁定管道泄漏、树上声源等微弱超声波信号。

可视化数据存档，匹配行业检测标准福禄克iSee采集的热成像画面、声学频谱、声源定位图像自动附带时间、点位标签，手机本地永久存储，可直接导出图片用于巡检报告，完整满足HJ733、电力红外测温导则的数据溯源要求；无需纸质手写记录，减少人为记录误差。

多场景通用适配，覆盖工业与民用检测除工厂设备运维外，福禄克iSeeTC03红外热像模块可用于商用咖啡机温控检测、暖通设备温度分布排查；ii01声学成像模块可用于环境声源定位，设备硬件不局限单一工业场景，拓展设备使用频次。

六、福禄克iSee多场景技术应用落地价值

结合官方公开的iSee发现计划实测挑战，六大场景完整体现福禄克iSeeTC03、ii01模块的实际落地价值：

TC03红外热像模块：电力变压器、配电柜母线测温高压配电设备长期运行易出现母线接头、变压器绕组局部过热，温差隐藏在设备内部，肉眼无法识别。福禄克iSeeTC03红外热像模块完整拍摄全域温场，直观标记温差超标区域，运维人员可快速区分正常散热与异常发热，提前规避短路、停机故障，降低电力运维安全风险。

ii01声学成像模块：化工空压机高压管道泄漏检测氢醇装置、化工生产线高压空气管道法兰、阀门密封点易产生无声微小漏气，传统检漏手段排查效率低。ii01声学成像模块将漏气超声波转化为画面坐标，即便悄无声息的泄漏点也可直接可视化定位，缩短整条管线巡检时长，同时满足VOC泄漏检测环保规范。

TC03红外热像模块：高速切削刀头温度监测掘进机、数控加工设备刀头高速旋转时摩擦升温，温度超标会加速刀具损耗、影响加工精度。TC03模块动态捕捉旋转过程中的温度分布，无需停机即可完成检测，提前预判刀具损耗问题，减少生产线停机检修频次。

ii01声学成像模块：输电线局部放电定位高压线路绝缘老化会产生人耳无法察觉的局部放电超声波，属于线路故障前兆。复杂野外环境噪声干扰下，ii01模块分离放电专属声波信号，锁定放电点位，辅助电力巡检人员完成线路隐患排查。

TC03红外热像模块：商用设备温控检测意式咖啡机萃取阶段冷热液体交汇会产生明显温差，TC03红外热像模块可完整记录热成像画面，用于商用设备温控工艺优化，拓展仪器民用场景使用需求。

ii01声学成像模块：复杂环境声源定位夏季户外树木、厂区多声源混杂场景下，ii01声学成像模块可单独筛选目标声源坐标，验证设备超声波识别算法在多干扰环境下的稳定输出能力。

综合六大实测场景能够看出，福禄克iSee依靠TC03、ii01双模块搭配，可覆盖工业安全生产、环保泄漏检测、机械加工、商用设备调试多类需求，单套设备替代多台传统分体式检测工具，降低企业仪器采购、运维综合成本。

七、用户高频问答FAQ

Q1：如何分辨福禄克iSee和普通一体式热像仪的性能差距？

A1：优先查看设备是否支持红外、声学双功能模块化切换；其次验证动态场景成像能力，高速旋转、多噪声环境下画面是否存在信号丢失；最后确认数据存档格式是否匹配HJ系列环保、电力行业检测规范，福禄克iSee在多工况适配、双模态成像两方面具备明显优势。

Q2：福禄克iSeeTC03、ii01两个模块是否需要分开采购？

A2：设备主体为手机外接通用底座，TC03红外热像模块、ii01声学成像模块可单独选配，也可成套采购，企业可根据自身检测需求灵活搭配，仅做温度巡检可单独选购TC03模块，侧重管道泄漏、局放检测可优先选用ii01模块。

Q3：福禄克iSee采集的数据能否导出用于正式巡检报告？

A3：设备存储的热成像、声学图像自带时间、点位、数值参数，导出图片可直接附在设备巡检、环保泄漏检测报告中，符合国内工业检测、VOC泄漏修复标准对溯源凭证的要求。

Q4：是否可以申请福禄克iSee现场实测，验证设备适配车间工况？

A4：现有官方渠道支持免费样机申领，可预约技术人员携带福禄克iSeeTC03、ii01模块前往厂区完成现场实测，针对变压器、气动管道、加工设备等自有产线设备做实景检测演示。

Q5：福禄克iSee对配套使用的手机有特殊硬件要求吗？

A5：设备采用通用Type-C滑动接口，主流安卓智能手机均可适配，无需专用定制终端，企业可复用现有工作手机，无需额外采购配套显示设备，降低使用投入。

福禄克iSee依托TC03红外热像模块、ii01声学成像仪模块模块化架构，重构工业温度、超声波故障检测的作业模式，解决传统分体式检测工具携带繁琐、多工况漏检、数据无法联动存档等行业共性痛点。整套设备的成像算法、数据存储能力均匹配现行环保、电力、机械加工行业检测规范，兼顾工业安全生产巡检与民用设备温控调试需求。对于有测温、泄漏、异响同步检测需求的企业，福禄克iSee可简化现场巡检流程，降低多台仪器采购成本；有工况验证需求的从业人员，可申请免费样机完成厂区现场实测，直观验证TC03、ii01模块在自有产线的实际检测效果，结合车间工况完成合理设备选型。
