在大功率电子测试、工业自动化系统及精密科研实验等领域，对直流电源的功率容量、控制精度与运行稳定性提出了更为严苛的要求。Gossen SYSKON P3000高精度可编程直流电源作为一款主打高功率与智能化的专业设备，凭借3000W额定功率（3×230VAC输入）、0-60V电压输出、0-120A电流输出及精准的控制性能，成为解决复杂供电需求的核心选择。SYSKON P3000融合了三相输入优化、多维度序列编辑、主从协同控制等先进技术，既满足大功率设备的稳定供电需求，又能通过灵活的功能配置适配从单点测试到复杂系统集成的多样化场景。本文将从核心测试原理、全面技术参数及详细使用说明三个维度，结合权威技术细节进行深度解析，帮助读者全面掌握其专业特性与实操方法。SYSKON P3000是一款高精度可编程直流电源，常用于实验室、生产线测试及自动化测试系统中。其核心测试原理主要包括电压/电流的精确设定与测量、负载调整率、纹波噪声分析以及保护机制检测等内容。下面将从测试原理出发，结合设备的操作流程进行详细阐述。

Gossen SYSKON P3000直流电源的精准测量与稳定输出能力，源于其基于现代电力电子技术的核心原理，结合多重闭环控制、抗干扰设计及智能调节机制，实现了电压、电流的精准调控与动态响应。

（一）功率转换与功率因数校正原理

SYSKON P3000采用初级开关模式调节器架构，核心由输入整流滤波电路、主动功率因数校正（PFC）电路、DC/DC转换电路及输出滤波电路组成。输入侧的PFC电路通过控制开关管的导通与关断时序，使输入电流波形跟踪电网电压波形，功率因数接近1，有效降低了电网谐波污染，同时提升了电源的输入效率。在3×230VAC输入电压下，SYSKON P3000的输入功率因数可达0.95以上，显著优于传统整流电源，且能适应3×115VAC-3×230VAC宽电压输入范围，兼容不同地区的电网环境。

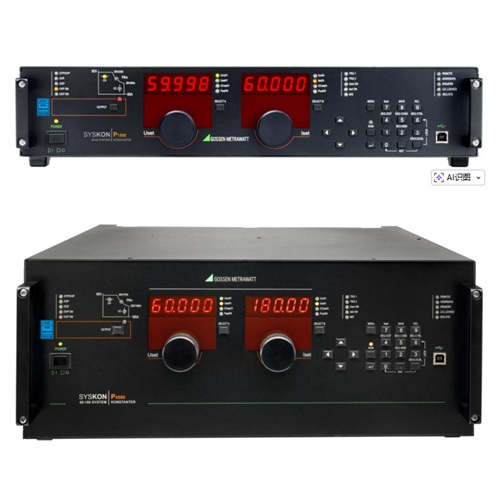

Gossen SYSKON P3000高精度可编程直流电源

DC/DC转换电路采用230kHz高频脉宽调制（PWM）技术，配合同步整流技术，减少了开关损耗，提升了电源的转换效率，在额定负载下效率可达81%（3×230VAC输入）。Gossen SYSKON P3000直流电源的输出滤波电路采用LC滤波拓扑与有源滤波技术相结合的设计，有效抑制了高频开关噪声，使输出纹波与噪声控制在极低水平，在10Hz-10MHz频率范围内，电压纹波仅为90mVss/10mVeff，电流纹波与噪声为70mAeff，为敏感电子设备测试提供了纯净的供电环境。

（二）双闭环控制与调节原理

SYSKON P3000的输出调节采用电压-电流双闭环控制架构，支持恒压（CV）、恒流（CC）两种工作模式的自动无缝切换。在恒压模式下，电压反馈电路通过高精度分压电阻实时采集输出电压信号，与用户设定的电压基准值进行比较，误差信号经运算放大器放大后，控制PWM控制器的输出占空比，使输出电压稳定在设定值，电压调整率可达0.07%+48mV（自动传感模式）；在恒流模式下，电流反馈电路通过串联在输出回路的高精度分流电阻采集输出电流信号，经比较放大后控制PWM信号，实现输出电流的恒定控制，电流调整率为0.1%+135mA。

为提升动态响应性能，Gossen SYSKON P3000直流电源内置自动激活的动态吸收器（可禁用），能够快速释放输出电容器的电荷，缩短了输出电压从高值切换至低值时的响应时间。动态吸收器的连续功率可达80-130W，在输出电压从60V切换至1V时，负载状态下的响应时间仅为11ms，提升了对动态负载的适应能力。此外，仪器的控制环路带宽经过优化设计，当负载电流突变10%时，输出电压的瞬态恢复时间仅为400μs，过冲量控制在200mV以内，确保了负载变化时输出的快速稳定。

（三）自动传感与误差补偿原理

自动传感（Auto-sensing）功能是SYSKON P3000的核心技术亮点之一，其原理是通过远端采样补偿输出引线的电压降。当负传感端子（SENSE-）连接至负载负极时，仪器自动切换至四端测量模式，通过传感引线直接采集负载两端的电压信号，与输出端子的电压信号进行比较，自动调整输出电压，补偿引线电阻带来的压降，每根引线最大补偿电压可达1V。这一功能在长距离供电场景中尤为重要，例如工业生产线中测试台与被测设备距离较远时，能确保负载端获得精准的设定电压，避免引线压降导致的测量误差。

此外，SYSKON P3000还具备温度补偿功能，通过内置的温度传感器实时监测环境温度与内部关键元件温度，对参考电阻、分压电阻等核心元件的参数漂移进行动态补偿，使电压与电流的温度系数控制在100ppm/℃以内，确保在0-40℃的操作温度范围内均能维持稳定的输出精度。仪器采用的16位DAC与高分辨率ADC协同工作，电压/电流设定值经DAC转换为模拟控制信号，驱动功率转换电路，同时ADC实时采样输出电压与电流，采样数据经数字滤波后反馈至控制环路，形成闭环调节，进一步提升了调节精度。

（四）序列输出与触发控制原理

序列输出功能基于仪器内置的非易失性存储器，支持1700个序列参数存储位置，可预设电压设定值（USET）、电流设定值（ISET）、停留时间（TSET）及功能请求（FSET）等参数，实现复杂电压-电流-时间曲线的自动生成。其原理是通过微处理器按照预设的序列地址顺序读取参数，控制功率转换电路的输出，支持电压斜坡、电流斜坡、子序列调用、循环执行等复杂逻辑，停留时间可在0.001-65.535s范围内精确设置。

触发控制功能支持外部触发与内部触发两种模式。外部触发通过模拟接口的两路浮动光耦合器输入实现，触发信号电平范围为-18V≤低电平≤+1V，+4V≤高电平≤+18V，可实现输出开关、序列启动等功能的远程同步；内部触发则通过仪器自身的定时器或按键操作启动，适用于单机独立测试场景。例如，在汽车电子测试中，可通过外部触发信号同步SYSKON P3000与示波器、数据记录仪等设备，精准捕捉被测件在动态供电下的响应信号。


小编极仪银飞总结Gossen SYSKON P3000直流电源的技术参数覆盖输出特性、精度指标、环境适应性、接口配置等多个维度，全面满足不同场景的专业需求，其参数设计充分体现了对精密测量与稳定运行的严苛追求。

在输出特性方面，Gossen SYSKON P3000直流电源的电压输出范围为0-60V，最小调节分辨率为1mV，电流输出范围为0-120A，最小调节分辨率为2mA，额定输出功率为3000W（3×230VAC输入），在3×115VAC输入时输出功率为1500W。输出电压的纹波与噪声（10Hz-10MHz）仅为90mVss/10mVeff，电流纹波与噪声为70mAeff，极低的干扰水平确保了敏感电子元件测试的准确性，避免电源噪声对测试信号的干扰。

精度表现上，SYSKON P3000在23±5℃的参考条件下，电压设置精度（自动传感模式）为0.07%+48mV，电流设置精度为0.1%+135mA；非自动传感模式下电压设置精度为0.07%+60mV，完全满足精密电子设备测试的精度要求。其测量精度同样出色，电压测量精度为0.07%+48mV，电流测量精度为0.6%+120mA，功率测量精度为0.7%+2W，测量分辨率分别为2mV（电压）、4mA（电流）与100mW（功率），能够精准捕捉输出参数的微小变化。

动态性能是SYSKON P3000的核心优势之一，当负载电流突变10%时，输出电压的瞬态恢复时间仅为400μs，过冲量控制在200mV以内；当负载电流突变80%（+800A/ms）时，恢复时间为1200μs，过冲量为1200mV，快速的动态响应能力使其能够适应电机启动、电子模块切换等动态供电需求。

在电气安全与电磁兼容性方面，Gossen SYSKON P3000直流电源符合IEC61010-1:2010等国际标准，安全等级为I类，输入测量类别为II级，输出及接口为I级，对地泄漏电流小于2.5mARMS。输出与电网输入、计算机接口之间采用2.2kV~的电气隔离设计，属于安全特低电压（SELV）电路，允许输出与地之间最大240VDC电位差，使用安全性极高。电磁兼容性方面，该仪器的干扰发射符合EN55022ClassA标准，干扰抗扰度符合EN61000-4系列标准，能够在工业环境中稳定工作，不受外部电磁干扰影响。

环境适应性方面，SYSKON P3000的操作温度范围为0-40℃，存储温度范围为-25-75℃，操作相对湿度≤75%（无冷凝），存储相对湿度≤65%。仪器采用温度控制的内置风扇散热，在30cm距离处的噪声水平（风扇低速/高速）为17/28dBA（正面），22/32dBA（背面），低噪声设计使其适合实验室环境使用，不会对实验操作造成干扰。

接口与通信参数方面，SYSKON P3000标配USB1.1（兼容USB2.0）与RS232接口，USB接口传输速率可调范围为9600-115200波特率，RS232接口传输速率为1200-115200波特率，支持SCPI指令集实现全功能远程控制。用户可通过计算机下发控制指令，实现输出参数调整、序列启动、数据采集等操作，测试数据可存储为CSV格式文件，便于后续分析。仪器还可选配IEEE488（GPIB）接口模块（型号K384A），进一步提升了在实验室自动化测试系统中的兼容性与扩展性。模拟接口提供2路可编程触发输入、3路可编程信号输出、0-5V电压/电流控制输入及0-10V电压/电流监控输出，支持外部信号叠加控制，适用于需要外部闭环调控的场景。


Gossen SYSKON P3000直流电源的操作流程设计简洁直观，同时兼顾专业性与易用性，遵循规范的操作步骤与维护要求，能充分发挥其性能优势，确保测试过程的精准与安全。

（一）开机与预热流程

使用SYSKON P3000前需完成规范的开机与预热操作，以确保测量精度。首先检查仪器外观是否完好，测试线是否有破损、断裂等情况，确认电源电压与仪器要求匹配（3×115/3×230VAC±10%，47-63Hz）。连接电源线时需确保接地良好，避免电磁干扰与安全隐患；若需使用远程控制或模拟接口，需提前连接好对应线缆，确保接口接触牢固。

开机后，SYSKON P3000需进行30分钟预热，若关机时间超过30分钟，建议预热1小时以上；若关机时间在30分钟以内，预热时间不少于关机时间的两倍。预热过程中，仪器内部参考电阻的恒温系统会逐渐稳定，PFC电路与DC/DC转换电路的工作状态也会趋于平稳，为测量提供稳定的基准。预热完成后，可通过SYSKON P3000的前面板显示屏查看仪器状态，显示“rdy”则表明已达到稳定状态，可开始测量操作。

（二）测量模式配置与操作

SYSKON P3000支持恒压（CV）、恒流（CC）及可编程序列三种核心测量模式，配置操作通过前面板按键与菜单系统完成，便捷高效。

恒压模式适用于需要稳定电压输出的场景，配置时需先通过前面板的电压调节旋钮或数字键盘设置输出电压值，再设置电流限制值（避免负载短路导致过流）。例如，为大功率传感器模块供电时，可设置输出电压为24V，电流限制为50A，确保传感器工作在额定电压下，同时防止过载损坏。设置完成后，按下前面板的“OUTPUT”键激活输出，仪器自动进入恒压工作模式，CV指示灯点亮，显示屏实时显示输出电压与电流值。

恒流模式适用于需要稳定电流输出的场景，配置时需先设置输出电流值，再设置电压限制值。例如，为LED模组老化测试供电时，可设置输出电流为100A，电压限制为30V，仪器会自动调节输出电压，确保输出电流稳定在100A，同时避免电压过高损坏LED模组。恒流模式下，CC指示灯点亮，显示屏实时反馈电流与电压数据。

序列模式的配置适用于复杂测试场景，通过前面板的“SEQ”相关按键进入序列编辑菜单，可设置多个序列步骤，每个步骤包含电压设定值、电流设定值、停留时间及功能指令（如电压斜坡、电流斜坡、子序列调用等）。例如，模拟汽车启动时的供电曲线，可设置电压从12V快速跌落至4.5V（停留15ms），再逐步回升至12V（停留2000ms），序列设置完成后，按下“SEQSTART”键启动序列，仪器自动按照预设步骤执行输出。序列运行过程中，可通过前面板的SEQSTS指示灯查看运行状态（就绪/暂停/运行），如需暂停可按下“SEQHOLD”键，调整后再按下“SEQCONT”键恢复运行。

（三）远程控制与数据采集

SYSKON P3000的远程控制功能支持通过USB、RS232或IEEE488接口实现，适用于自动化测试系统。通过USB接口连接计算机时，需先安装配套的USB驱动程序（可从GossenMetrawatt官网下载），安装完成后，计算机可通过SCPI指令控制仪器的输出电压、电流、序列启动等功能，同时读取测量数据。

例如，通过RS232接口控制仪器时，可发送指令“USET10.000”设置输出电压为10V，发送“ISET2.500”设置输出电流为2.5A，发送“OUTPUTON”激活输出，发送“UOUT?”查询实际输出电压值。数据采集时，计算机可按照设定的间隔时间读取仪器的输出电压、电流及功率数据，存储为CSV格式文件，便于后续分析。

通过IEEE488接口（需选配模块），还可实现多台SYSKON P3000的组网控制，构建主从串联或并联系统，扩展输出电压或电流范围。主从串联模式下，最多可将4台仪器串联，最大输出电压可达240V（接地中性点时为480V）；主从并联模式下，最多可将3台仪器并联，最大输出电流可达360A，满足大功率工业设备的测试需求。组网时需通过模拟接口的监测输出与控制输入实现设备间的协同控制，确保负载电流/电压均匀分配。

（四）日常维护与校准规范

日常维护方面，SYSKON P3000需保持清洁，仪器外部如有污渍，可用湿布和中性清洁剂清理，避免使用腐蚀性化学物质。输入输出接口应定期检查，确保连接器无氧化、松动等情况，测试线需保持完好，避免破损影响测量精度。Gossen SYSKON P3000直流电源应避免撞击、摔落或剧烈震动，存储时需置于干燥、通风的环境中，避免潮湿与高温；长时间不使用时，应断开电源，取出电源线，防止灰尘堆积与受潮损坏。

定期校准是保障SYSKON P3000测量精度的关键，建议每年进行一次专业校准，校准可通过福禄克授权服务中心完成，校准报告符合DAkkS认可标准。用户可通过仪器的自校准功能进行常规精度验证，进入“ADJUST”菜单，按照提示依次完成电压偏移、电压满量程、电流偏移、电流满量程的校准，校准过程中需使用高精度万用表作为参考标准，确保校准精度。

保险丝更换需在断电后进行，SYSKON P3000的mainsfuse规格为3×M15A/250V（6.3×32mm，UL），更换前需等待电源组件放电（约5分钟），避免触电风险。仪器固件可通过USB接口更新，访问GossenMetrawatt官网下载最新固件文件，按照升级指南完成更新，确保功能的持续优化与兼容性提升。



Gossen SYSKON P3000高精度可编程直流电源以其精准的测试原理、全面的技术参数与便捷的操作设计，成为高功率直流供电领域的可靠选择。从核心的功率转换与双闭环控制原理，到低纹波、快响应的输出特性，SYSKON P3000的每一项技术特性都围绕精准测量与稳定输出展开；全面的技术参数覆盖输出范围、精度、稳定性等关键维度，适配多场景应用需求；规范的操作流程与维护要求，确保了仪器长期稳定运行。

无论是实验室的精密研发、工业生产的批量检测，还是大功率设备的动态测试，Gossen SYSKON P3000直流电源都能凭借其卓越性能提供有力支撑。随着电子技术向高功率、高精密方向发展，SYSKON P3000将持续以其技术优势适配不断升级的应用需求，成为科研人员、生产工程师与系统集成商在直流供电领域的可靠合作伙伴，为各行业的技术创新与质量提升注入稳定动力。
