AN38180TT/180KVA可编程宽频静变电源是艾诺针对航空测试领域开发的专用设备，具备180KVA大容量输出、280Hz-850Hz宽频调节等特性，可满足新型大飞机机载设备的测试与维护需求。在航空测试过程中，设备的保护可靠性、输出波形质量与系统集成能力至关重要，AN38180TT/180KVA可编程宽频静变电源通过精细化技术设计，在这些方面形成了显著优势。AN38180TT作为该设备的核心型号标识，其技术参数与功能特性直接决定了设备的应用价值。本文将从多重保护机制的响应逻辑、宽频输出波形的调控技术、与航空测试系统的集成适配三个维度，结合权威资料展开分析，深入解读AN38180TT/180KVA可编程宽频静变电源的技术内涵。


AN38180TT/180KVA可编程宽频静变电源内置11项保护功能，形成了覆盖输入、输出与核心元器件的全方位防护体系，这些保护功能的实现依赖于精准的检测逻辑与快速的响应策略。在IGBT保护方面，AN38180TT为每个功率模块配备独立的电流检测电阻与温度传感器，电流检测电阻可实时采集IGBT的导通电流，当电流超过额定值的120%时，检测信号经放大滤波后传输至FPGA控制单元，触发过流保护；温度传感器则监测IGBT的壳温，当温度升至105℃时，立即启动停机保护，避免IGBT因过热损坏。

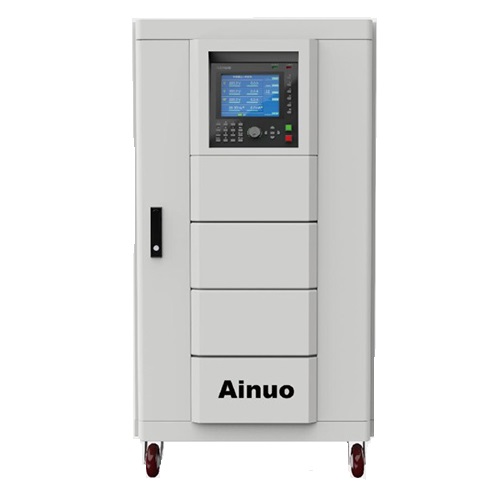

AN38180TT/180KVA可编程宽频静变电源

输入侧保护机制针对电网波动与异常情况设计。AN38180TT/180KVA可编程宽频静变电源的输入电压检测电路采用分压电阻网络与电压比较器，可监测380V±57V的线电压范围，当输入电压超出该范围时，系统将切断整流电路的供电，并通过液晶屏显示告警信息。输入频率的检测则通过频率计数器实现，对50/60Hz±3Hz的频率波动进行实时监控，频率异常时同样触发保护动作，确保AN38180TT在电网不稳定时不被损坏。

输出侧保护采用分级响应策略，以过载保护为例，AN38180TT/180KVA可编程宽频静变电源根据过载程度设定不同的保护延时：105%-125%过载时延时600秒关断，125%-150%过载时延时60秒关断，150%-200%过载时延时5秒关断，200%-300%过载时延时2秒关断，300%以上过载则立即关断。这种分级设计既避免了瞬时负载波动导致的误保护，又能在严重过载时快速切断输出，保护被测设备。输出短路保护则通过快速熔断器与电子检测电路的双重防护实现，短路发生时，熔断器可在1ms内熔断，同时FPGA控制单元接收短路信号后立即封锁IGBT驱动脉冲，形成双重保障。


AN38180TT/180KVA可编程宽频静变电源的280Hz-850Hz宽频输出范围，需通过精准的波形调控技术保障不同频率下的输出质量。在波形生成环节，AN38180TT采用SPWM高频调制技术，FPGA根据设定的输出频率与电压，生成相应的PWM脉冲信号，控制IGBT的导通与关断。为适应宽频需求，SPWM的载波比可动态调整，在低频段（280Hz-400Hz）采用较高的载波比，确保波形平滑；在高频段（400Hz-850Hz）适当降低载波比，平衡开关损耗与波形质量，使线性负载下的总谐波失真（THD）始终低于3%。

滤波网络的适配设计是宽频波形质量的关键。AN38180TT/180KVA可编程宽频静变电源的输出侧采用LC二阶滤波电路，电感与电容参数根据输出频率进行优化匹配。在低频段，滤波电感的感值相对较大，可有效抑制低次谐波；在高频段，通过调整电容容量，提升滤波网络对高次谐波的衰减能力。这种自适应滤波设计使AN38180TT在整个宽频范围内，输出波形的正弦度均能满足航空测试要求，三相相位差保持在120°±2°。

电压与频率的稳定性调控依托闭环反馈系统实现。AN38180TT/180KVA可编程宽频静变电源的输出电压检测采用霍尔电压传感器，实时采集输出电压信号，与设定值进行比较，差值经PID调节器处理后，反馈至SPWM生成模块，调整脉冲宽度，实现电压的精准稳定，源电压效应与负载效应均控制在1%以内。频率稳定度则通过晶振时钟与反馈调节的双重控制实现，FPGA的晶振频率稳定性≤0.01%，配合输出频率的实时检测与反馈调整，使AN38180TT的频率稳定度≤0.02%，确保宽频输出的一致性。


AN38180TT/180KVA可编程宽频静变电源的集成适配能力，使其能够无缝融入航空测试系统，满足不同场景的测试需求。在接口适配方面，AN38180TT标配RS485接口，可与航电测试平台的主控系统实现数据交互，通过Modbus-RTU协议传输电压、电流、功率等运行参数，传输速率可达9600bps，数据刷新周期≤100ms。对于需要高速通信的场景，AN38180TT/180KVA可编程宽频静变电源可选配Ethernet接口，支持TCP/IP协议，实现与测试系统的实时数据同步与远程控制，适配自动化测试流程。

线路压降补偿功能提升了AN38180TT在远距离测试场景中的适配性。在航空整机测试中，电源与被测设备间的电缆长度可能超过10米，导致电压损耗。AN38180TT/180KVA可编程宽频静变电源的线路压降补偿范围为0.000-0.500Ω，用户可根据电缆电阻值设定补偿参数，设备通过检测输出电流，计算压降并进行电压补偿，确保被测设备端的电压精度符合要求。这一功能使AN38180TT能够适配不同距离的测试布局，提升测试的灵活性。

多设备协同测试的适配设计拓展了AN38180TT的应用范围。通过Ethernet接口，多台AN38180TT/180KVA可编程宽频静变电源可实现并联运行，由主控制器统一分配负载，总输出容量可扩展至360KVA以上，满足大型飞机整机供电测试的需求。同时，设备可与电子负载、功率分析仪等测试仪器联动，通过同步触发信号实现测试流程的自动化：AN38180TT输出设定的电压与频率，电子负载模拟机载设备的负载变化，功率分析仪采集测试数据并上传至主控系统，形成完整的测试闭环，提升测试效率与准确性。



AN38180TT/180KVA可编程宽频静变电源通过多重保护机制、宽频波形调控与系统集成适配的技术设计，满足了航空测试领域的严苛需求。AN38180TT的全方位保护体系为设备与被测对象提供可靠防护，宽频波形调控技术保障了不同频率下的输出质量，灵活的集成适配方案使其能够融入各类测试系统。这些技术特性使AN38180TT/180KVA可编程宽频静变电源在B787、A380等机型的机载设备研发与维护中发挥重要作用。未来，随着航空电子技术的升级，AN38180TT可通过软件升级与硬件扩展，进一步提升保护精度与集成能力，持续适配更复杂的测试场景，为航空测试领域提供稳定可靠的供电解决方案。
