在光源质检、显示设备调试、室内照明评估等专业场景中，对色度与照度参数的精准捕捉是保障测试结果可信度的关键。泰仕电子推出的TES-136色度照度计，凭借美国专利技术（Des.446,135）与国际照明协会（CIE）标准的契合性，成为市场中极具实用性的测量工具。TES-136以硅质光电二极管为核心感知元件，搭配模块化硬件设计与人性化操作界面，实现多参数同步测量与数据管理。本文基于TES-136色度照度计的官方说明书，从硬件架构的协同机制、操作逻辑的设计原理、环境适配的技术保障三个维度展开分析，解读其在复杂场景中稳定运行的内在支撑。​



TES-136色度照度计的硬件系统采用“感知-处理-存储-交互”的模块化架构，各部件的精准配合为测量精度提供基础支撑。其核心感知单元由硅质光电二极管与光谱滤波器组成，这一组合使TES-136的明视光谱函数f’1≤8%，符合CIE明视光谱响应标准。光检测器的球面感应窗设计是关键细节，球面顶点作为照度参考面，配合余弦校正结构使余弦反应f2≤3%，有效降低非垂直入射光带来的测量误差，这一设计在建筑照明现场测试中尤为重要。​

主机与传感器的分离式结构是TES-136的显著特征，150cm的传感器线长让测试人员可灵活调整检测位置，适配投影设备校准、灯箱内部测量等狭小空间场景。传感器尺寸控制在92×60×29mm，主机为150×72×35mm，两者总重量仅445g，搭配附带皮套，提升了TES-136色度照度计的便携性，满足户外光源巡检等移动测试需求。​

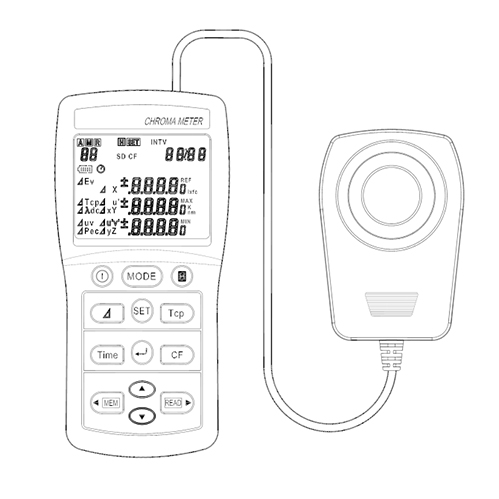

TES-136色度照度计

存储与接口模块的配置体现了TES-136的实用性：4GBmicroSD卡可划分200个区块存储数据，手动记忆功能支持80组数据直接在LCD读取，Micro-USB插座实现与PC的快速连接。电源系统采用6节AAA电池供电，续航可达50小时，同时预留9VDC交流转换器接口，兼顾户外测试与实验室连续工作场景，避免频繁更换电池影响测试进度。​


TES-136色度照度计的操作逻辑以“高效切换、精准控制”为核心，通过13个功能键的组合实现多参数测量与系统设置。模式切换是操作核心，按MODE键可循环显示(Ev,x,y)、(Ev,u’,v’)等六种色度参数组合，Tcp键专注于相关色温与Duv参数的切换，Δ键则负责色差指标的循环展示，这种分类设计使测试人员可根据需求快速定位目标参数，减少操作冗余。​

数据管理功能的操作流程经过优化：手动记录时按MEM键即可存入当前数据，“M”符号闪烁一次确认存储；自动记录需按MEM键3秒启动，“A”与“SD”符号亮起提示模式激活，H键可暂停或恢复记录，这一设计适配光源老化实验等长期监测场景。读取数据时，按READ键进入模式后通过▲▼键选择地址，操作步骤清晰，降低误操作概率。​

系统设置通过SET键进入6种模式，涵盖单位切换、时间设定、记录间隔调整等核心功能。以照度单位切换为例，进入SET01模式后，通过▲▼键选择lx或fc，按确认键保存，操作流程符合专业仪器的使用习惯。CF键的设计体现了TES-136的校准灵活性，可手动开启修正因素功能并导入CF值，补偿不同光源环境下的测量偏差，提升数据准确性。LCD显示屏的三组分段设计，将参数值与单位、模式指示清晰分离，配合电池容量、SD卡状态等提示符号，使测试人员实时掌握仪器运行状态。​


TES-136色度照度计的环境适配能力基于严格的硬件选型与结构设计，操作环境温度范围为0℃至50℃，湿度低于80%RH，存储环境可延伸至-10℃至60℃，湿度低于70%RH，这一参数覆盖了大部分室内外测试场景。针对温湿度变化带来的测量偏差，TES-136通过硬件补偿设计将温度漂移控制在照度±5%rdg±2dgts、xy±0.008，湿度漂移控制在照度±3%rdg±2dgts、xy±0.005，确保在车间、展厅等环境波动场景中仍能保持数据稳定。​

在具体场景的适配中，TES-136展现出较强的实用性：建筑照明测试中，三角架固定螺帽（1/4”-20unc）可将传感器稳定固定，避免手持抖动影响读数；显示设备校准场景下，传感器保护盖能防止灰尘附着感应窗，维持测量精度；户外测试时，电池容量指示灯实时显示剩余电量，低电量符号亮起时提示更换电池，避免数据记录中断。​

针对特殊环境的干扰，TES-136有明确的应对设计：强光环境下，其0.1至99990lx的照度量程可覆盖从微弱环境光到强光的测量需求，无需额外衰减装置；在多光源混杂场景，光谱滤波器可分离目标光信号，配合CF修正功能降低干扰光影响。这些设计细节使TES-136色度照度计能够适应不同行业的测试环境，提升设备的适用范围。​



TES-136色度照度计通过模块化硬件架构、人性化操作逻辑与强环境适配性的三重支撑，构建了可靠的光参数测量体系。其硅质光电二极管与光谱滤波器的组合保障了测量精度，分离式结构与便携设计提升了操作灵活性，多模式切换与数据管理功能适配了不同测试需求。从实验室的精准校准到户外的移动测试，从光源制造的质检流程到建筑照明的方案评估，TES-136均能稳定输出数据。这种“硬件可靠、操作简便、环境适配”的设计理念，使其在专业光测量领域占据一席之地。对于追求测试效率与数据可信度的从业者而言，TES-136色度照度计无疑是兼具实用性与专业性的选择。​
