在工业配电系统的复杂测试场景中，仪器的硬件适配能力、信号处理精度及安全防护性能直接决定测量数据的可靠性。福禄克435-II三相电能质量分析仪作为进阶型检测设备，不仅具备高级电能参数分析功能，更在硬件系统设计上针对复杂工况进行深度优化。福禄克435-II三相电能质量分析仪通过模块化探头适配、精准信号调理及严苛安全防护设计，满足了高干扰环境下的精准测量需求。本文基于福禄克官方硬件规格书与探头技术手册，从专用探头适配特性、信号调理核心技术、安全防护硬件实现三个维度，解析福禄克435-II三相电能质量分析仪的硬件优势与技术特性。​福禄克435-II三相电能质量分析仪的信号调理核心技术主要通过电压/电流互感器、信号调理电路和模数转换器（ADC）实现，确保高精度测量和电能质量参数分析。

信号调理电路功能

电压/电流互感器：将电网中的高电压、大电流信号隔离并缩小，转换为符合ADC输入要求的小幅值电压信号 。

信号调理电路：对互感器输出的信号进行滤波、放大和去噪处理，提升信噪比和测量精度 。

模数转换（ADC）

量化精度：采用高精度ADC（通常为12位或16位），将调理后的模拟信号转换为数字信号，减少量化误差 。

采样率：支持高采样率（如25kHz），确保快速捕捉电压暂降、谐波等瞬态事件 。

关键误差控制

互感器误差：互感器的比例误差和相角误差直接影响测量结果，尤其在谐波条件下需校准 。

环境因素：温度、湿度等环境变化可能引入硬件误差，需通过校准或补偿算法优化



福禄克435-II三相电能质量分析仪的精准测量依赖于适配性极强的探头系统，其中i430-Flexi-TF-II柔性交流电流探头的设计特性尤为关键。这款探头专为福禄克435-II三相电能质量分析仪优化，测量范围覆盖0.5至6000A交流，能够适配从微小控制回路到大型动力电缆的电流测量需求。福禄克435-II三相电能质量分析仪与该探头的组合，解决了传统刚性探头在密集布线柜中难以部署的问题——探头变换器直径仅7.5mm，最小弯曲半径38mm，可轻松绕过其他导线缠绕在目标导体上，即使在配电柜后部等狭窄空间也能完成安装。​

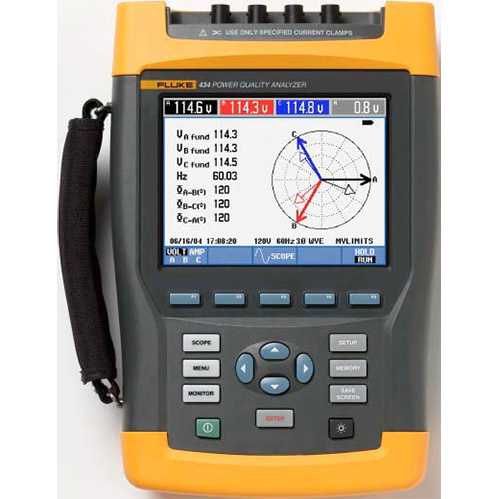

FLUKE 435-II三相电能质量分析仪

在极端环境适配方面，福禄克435-II三相电能质量分析仪与i430-Flexi-TF-II探头形成高效协同。探头的工作温度范围达到-20°C至+70°C，配合福禄克435-II三相电能质量分析仪本身0-40°C的操作温度区间，可满足冶金车间高温区域、户外冬季测试等多样场景需求。在高海拔地区的配电测试中，二者均支持3000m工作高度，无需额外校准即可维持测量精度。此外，探头具备100kA（50/60Hz）的最大非破坏性电流耐受能力，当福禄克435-II三相电能质量分析仪监测到短路等突发大电流时，探头可有效保护设备核心电路不受冲击。​

信号传输的稳定性是福禄克435-II三相电能质量分析仪探头系统的另一优势。i430-Flexi-TF-II探头配备2.5m长的BNC电缆，电缆外层采用屏蔽材质，与福禄克435-II三相电能质量分析仪的差分输入端口配合，可有效抑制电磁干扰。在变频器附近等强干扰环境中，这种屏蔽设计能将信号传输误差控制在±1%以内，确保福禄克435-II三相电能质量分析仪获取的电流数据真实可靠。探头的输出信号经过标准化处理，在1000A/50Hz条件下输出86.6mV信号，可直接被435-II的信号采集模块识别，无需额外信号转换设备。​


福禄克435-II三相电能质量分析仪的信号调理模块是实现高精度测量的核心，其技术设计围绕“降噪-放大-同步”三个关键环节展开。在信号降噪环节，福禄克435-II三相电能质量分析仪采用多级滤波架构，前置电路集成低通滤波器，截止频率可根据测量需求在1kHz至10kHz间调节，与i430-Flexi-TF-II探头10Hz至10kHz的带宽形成精准匹配。这种适配设计能滤除高频噪声，同时完整保留谐波、瞬变等关键信号成分，为后续分析提供干净的原始数据。​

信号放大与数字化处理环节体现了435-II的技术精度。福禄克435-II三相电能质量分析仪的前置放大器采用低噪声运算放大器，输入失调电压低于10μV，能够将探头传输的微弱信号（最低可至mV级）线性放大至ADC适配范围。放大后的信号进入16位ADC模块，在福禄克435-II三相电能质量分析仪的同步控制电路作用下，实现电压、电流信号的同步采样，采样时差小于1μs。这种同步设计确保了功率计算中电压与电流相位差的测量精度，使435-II的功率测量误差能够稳定控制在±0.2%读数以内。​

针对瞬变等高频信号的捕获，福禄克435-II三相电能质量分析仪的信号调理模块具备动态量程切换能力。当检测到超过常规量程的瞬变信号时，调理电路可在200ns内完成量程切换，配合1μs级的采样率提升，能够完整捕获幅值达10kV以上的瞬时脉冲。在雷电冲击测试场景中，福禄克435-II三相电能质量分析仪通过这一技术，可清晰还原冲击信号的上升沿、峰值与衰减过程，为防雷系统性能评估提供精准数据。此外，调理模块的温度补偿功能可抵消环境温度变化对电路参数的影响，确保福禄克435-II三相电能质量分析仪在全工作温度范围内的测量一致性。​


福禄克435-II三相电能质量分析仪的安全防护设计严格遵循国际标准，从外壳到内部电路形成多层保护体系。设备外壳采用阻燃工程塑料，通过IEC61010-1标准认证，具备污染等级2的防护能力，可抵御工业环境中的粉尘与湿气侵入。福禄克435-II三相电能质量分析仪的测试端口采用绝缘密封设计，配备专用防尘盖，在未连接探头时可有效隔绝外界污染物，降低端口短路风险。​

在电气安全防护方面，福禄克435-II三相电能质量分析仪达到CATIII1000V/CATIV600V的安全等级，这一等级通过内部多重绝缘设计实现。设备的电压输入回路采用隔离变压器与限流电阻串联结构，当测量回路意外接触高压时，限流电阻可将电流限制在安全范围内，隔离变压器则能防止高压窜入设备主机。福禄克435-II三相电能质量分析仪的接地系统采用独立设计，与信号回路完全隔离，避免了接地不良导致的测量误差与安全隐患。​

电磁兼容防护是福禄克435-II三相电能质量分析仪适应复杂工业环境的重要保障。设备内部采用屏蔽腔体设计，将电源模块、信号采集模块与处理模块分隔布局，减少模块间的电磁干扰。福禄克435-II三相电能质量分析仪的电源输入端口配备EMC滤波器，可抑制电网中的传导干扰进入设备；信号输入端口则采用平衡传输设计，配合差分放大电路，大幅提升了对辐射干扰的抵御能力。在IEC61000-4-30A等级测试中，福禄克435-II三相电能质量分析仪在强电磁环境下仍能维持测量精度，充分证明了其电磁防护设计的有效性。​



福禄克435-II三相电能质量分析仪通过专用探头适配、精准信号调理与严苛安全防护的硬件设计，构建了复杂环境下的可靠测量体系。435-II与i430-Flexi-TF-II探头的深度协同解决了狭窄空间与极端环境的测量难题，多级信号调理技术保障了数据精度，多层安全防护设计降低了现场测试风险。从密集配电柜的电流监测到高干扰车间的电能分析，福禄克435-II三相电能质量分析仪均能稳定输出可靠数据。435-II的硬件系统设计充分体现了对工业测试场景的深刻理解，为专业运维人员提供了兼具适配性与安全性的检测工具，在复杂电能质量测试中具有显著的实用价值。​
