在多通道信号同步采集场景中，高速数据采集卡的硬件设计与信号捕捉精度直接决定数据有效性。NGI恩智NXI-6100-32/12高速数据采集卡作为支持多通道并行采集的专用设备，其核心价值体现在硬件模块的协同设计与宽量程信号的精准捕捉能力上。不同于侧重单一通道高采样率的设备，NXI-6100-32/12以“多通道同步、宽域适配、精度可控”为设计导向，通过32通道模拟输入与灵活的量程配置，适配电子产品检测、工业控制等多元场景。基于NGITech公开的技术规格书与数据采集行业特性，本文从硬件架构组成、信号调理机制及采集精度保障三个维度，解析NGI恩智NXI-6100-32/12高速数据采集卡的技术特点。​



NGI恩智NXI-6100-32/12高速数据采集卡采用“模拟前端-转换核心-控制中枢”的三层模块化架构，各模块通过高速内部总线实现数据交互。模拟前端模块是NXI-6100-32/12对接外部信号的核心，集成32路模拟量输入通道，可根据测试需求灵活配置为单端输入或16通道差分输入模式。这种通道配置设计使NGI恩智NXI-6100-32/12高速数据采集卡既能单独采集多路独立信号，又能通过差分输入抑制共模干扰，适配工业现场的复杂信号环境。​

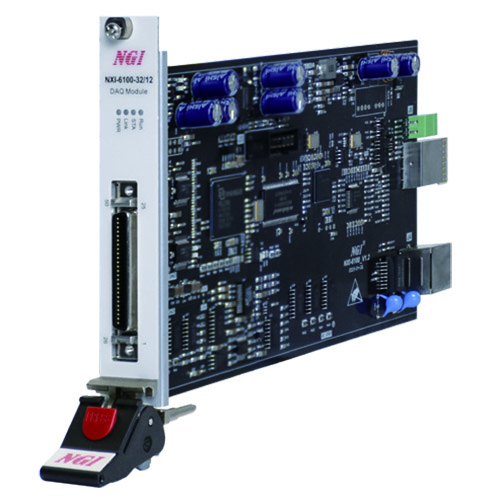

NGI恩智NXI-6100-32/12 高速数据采集卡

转换核心模块搭载12位分辨率的ADC转换单元，配合1.25MS/s的总采样率，实现宽频信号的快速数字化。在多通道并行采集时，NXI-6100-32/12通过时分复用技术分配采样资源，确保32通道信号的同步采集偏差控制在微秒级。控制中枢则采用高性能MCU芯片，负责协调模拟前端与转换核心的工作时序，同时管理板载16MB采集存储深度的FIFO缓冲器。当NGI恩智NXI-6100-32/12高速数据采集卡处于高速采集状态时，FIFO缓冲器可暂存海量原始数据，避免因数据传输延迟导致的丢失，这一设计在工业控制的实时监控场景中尤为重要。​

此外，NGI恩智NXI-6100-32/12高速数据采集卡的硬件架构支持双模式供电与安装，既可插入NXI-F1000系列测控机箱实现集中控制，也能通过12VDC单独供电配合LAN通讯独立运行。这种灵活的硬件适配性，使NXI-6100-32/12既能融入大型测控系统，又能满足小型实验场景的便携需求，进一步扩大了其应用范围。​


信号调理是保障采集精度的关键环节，NGI恩智NXI-6100-32/12高速数据采集卡通过多级调理电路与宽量程设计，实现对不同幅值信号的精准捕捉。其模拟输入通道支持±10V、±5V、±1V、±200mV四种量程切换，用户可根据待测信号幅值选择最优量程，例如采集微小传感器信号时选用±200mV量程，测试电源输出电压时切换至±10V量程。这种量程适配能力使NXI-6100-32/12在不同信号强度场景中均能发挥12位分辨率的优势，避免因量程过大导致的精度浪费。​

在信号预处理阶段，NGI恩智NXI-6100-32/12高速数据采集卡内置低通滤波与信号放大电路。低通滤波模块可根据采样率自动匹配截止频率，当NXI-6100-32/12工作在1MS/s采样率时，滤波截止频率自动调整至500kHz，有效抑制高频噪声干扰。信号放大电路采用低温漂运算放大器，在25±5℃的工作环境下，放大倍数的温漂误差控制在极低范围，确保微弱信号经放大后仍能保持原有特征。​

针对工业场景中的共模干扰问题，NGI恩智NXI-6100-32/12高速数据采集卡的差分输入模式发挥重要作用。当采用16通道差分输入时，NXI-6100-32/12通过计算两输入端的电压差值实现信号采集，可抑制高达80dB的共模干扰信号。这种抗干扰特性使NGI恩智NXI-6100-32/12高速数据采集卡在电机控制、电力监测等强干扰环境中，仍能稳定采集有效信号，为后续数据分析提供可靠原始数据。​


采集精度的稳定性是数据采集卡的核心性能指标，NGI恩智NXI-6100-32/12高速数据采集卡通过硬件校准与时序同步技术，构建全方位精度保障体系。在硬件层面，NXI-6100-32/12的ADC转换单元采用内置校准电路，用户可通过软件触发定期校准，修正因器件老化导致的转换偏差。在25±5℃的标准环境下，经校准后的NXI-6100-32/12在1MS/s采样率下的测量精度可保持在技术规格书规定的范围内。​

时序同步机制是多通道采集精度的关键，NGI恩智NXI-6100-32/12高速数据采集卡通过统一的时钟源控制所有通道的采样时刻。该时钟源采用高精度晶振，频率稳定度达1ppm级别，确保32通道的采样触发时间偏差不超过10ns。这种同步精度使NXI-6100-32/12在采集多节点同步信号（如电路板多路输出电压）时，能够准确还原信号间的时序关系，避免因同步误差导致的分析偏差。​

数据传输环节的精度保障同样重要，NGI恩智NXI-6100-32/12高速数据采集卡通过LAN通讯接口实现数据传输时，采用校验算法对传输数据进行实时验证。当NXI-6100-32/12将FIFO缓冲器中的数据上传至上位机时，每帧数据均附带校验码，上位机接收后通过相同算法验证数据完整性，若出现校验失败则触发重传。这种传输校验机制使NGI恩智NXI-6100-32/12高速数据采集卡在远距离数据传输场景中，仍能保障数据精度不受传输干扰影响。​



NGI恩智NXI-6100-32/12高速数据采集卡以模块化硬件架构为基础，通过灵活的信号调理技术与多重精度保障机制，满足了多场景下的高要求采集需求。NXI-6100-32/12的32通道配置与宽量程设计适配了多元信号类型，差分输入与滤波电路提升了复杂环境的适应性，而时序同步与传输校验技术则保障了数据的可靠性。这种硬件与技术的协同设计，使NGI恩智NXI-6100-32/12高速数据采集卡在电子产品检测、工业控制等领域具备实用价值。对于需要多通道同步采集的用户而言，NXI-6100-32/12凭借均衡的性能表现，成为兼顾精度与灵活性的选择，其设计思路也为同类设备提供了参考。​
