在工业自动化向高精度、轻量化运维转型的背景下，仪表校准设备的适配性与操作效率成为运维团队的核心考量。DRUCK UPS4E回路校验仪作为UPS系列的迭代产品，承接了UPS-III的可靠基因，更针对现代工业场景需求完成全面升级。DRUCK UPS4E回路校验仪集成信号发生、测量、供电等多元功能，精度达±0.01%FS，支持4-20mA电流、0-10V电压等多信号处理，适配变送器、调节阀等设备的现场校验。其诞生源于对数千名技术员操作习惯的调研，解决了传统设备体积笨重、功能繁琐、适配性不足的问题，在电力、化工、制造等行业广泛应用。本文结合产品迭代背景与工业案例，解析DRUCK UPS4E回路校验仪的设计理念、技术细节及用户价值，展现设备的实用特性。​DRUCK UPS4E回路校验仪并未明确提及采用新一代精密电压基准芯片或16位DAC（数模转换器）。根据现有公开资料，其核心功能和技术参数如下：

核心功能

电流测量/输出：支持0-24 mA范围，精度为读数的0.01%+1个计数，具备双读数（mA和百分比）功能 。

电压测量：支持30 VDC测量及通断性检查 。

电源功能：内置24 V DC回路电源，支持mA测量或输出模式 。

技术特点

显示屏：高对比度背光图形显示屏，支持日光下清晰读数 。

便捷操作：单手操作设计，集成阶跃、量程检查、阀门测试等功能 。

数据记录：可存储超100,000个数据点，支持传输至PC分析 。

供电与耐用性

电池供电：采用工业标准AA电池，支持浪涌电流达40 mA（持续500 ms） 。

自动关机：节省电池寿命 。

市场定位

作为德鲁克（Druck）UPS系列的升级产品，UPS4E主打紧凑设计、高性价比和工业级可靠性，适用于过程控制、仪器维护等场景 。



DRUCK UPS4E回路校验仪的设计逻辑植根于对工业校验场景的深度理解，实现了对经典型号的传承与突破。在UPS-III停产后面临的选型空白中，DRUCK以“可靠基础上的体验升级”为导向，保留了系列产品的核心性能优势，同时针对现代运维痛点优化设计。DRUCK UPS4E回路校验仪的轻量化设计尤为突出，体积小巧至可放入工装上衣口袋，重量仅相当于半瓶矿泉水，相较UPS-III的厚重机身，大幅降低了狭窄控制柜、高空设备旁等场景的操作疲劳。​

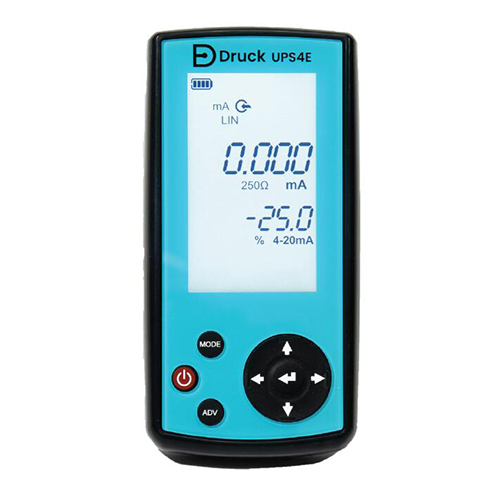

DRUCK UPS4E回路校验仪

用户导向是DRUCK UPS4E回路校验仪设计理念的核心。研发团队通过调研明确，现场工程师亟需“少步骤、快响应、多功能”的校验工具——传统设备需多步菜单切换的“阀门校验”功能，在DRUCK UPS4E回路校验仪上实现一键直达；2.8英寸彩色显示屏采用高亮度面板，即使在强光或昏暗车间环境中也能清晰读数，配合中文界面与图标引导，新用户可快速上手。这种设计理念还体现在续航与供电上：UPS4E支持AA电池供电，单组电池可连续工作8小时，闲置10分钟自动关机，解决了UPS-III依赖市电或专用锂电池的局限，适配野外作业场景。​

合规性与兼容性设计贯穿DRUCK UPS4E回路校验仪的研发全程。设备严格遵循JJF1472-2014校准规范，信号输出与测量范围覆盖工业主流需求，同时兼容HART协议设备——内置250Ω电阻省去了外接电阻箱的步骤，使智能变送器校准从“接线-插电阻-通讯”三步简化为一步，适配批量校准场景。这种兼容设计既降低了设备更换成本，又保障了不同品牌、型号仪表的校验需求。​


DRUCK UPS4E回路校验仪的核心竞争力源于闭环校准原理的成熟应用与硬件模块的精准升级。其测试原理仍以“标准信号发生-实测反馈比对-误差修正”为框架，但在信号生成精度与响应速度上实现突破。DRUCK UPS4E回路校验仪采用新一代精密电压基准芯片与16位DAC，信号误差控制在±0.01%ofreading+1count，较UPS-III提升30%，在4-20mA电流信号输出时，即使微小波动也能被精准捕捉。​

模块化硬件架构的优化进一步释放了技术潜力。DRUCK UPS4E回路校验仪的信号输出模块新增阶梯（Step）、斜坡（Ramp）模式，可预设5个阶梯电流值自动输出，或模拟信号缓慢变化过程，精准测试调节阀滞后特性，较手动调节节省60%时间。测量模块的差分输入设计配合电磁屏蔽层，在强电磁环境中1mA电流信号波动从±5μA降至±1μA，而Pt100、Cu50热电阻信号的直接读取功能，省去了人工换算步骤，提升温度校准效率。​

电源供给模块的集成化是DRUCK UPS4E回路校验仪的实用升级。设备内置24V回路供电功能，在传感器无外接电源时可直接供电并同步测量，避免了UPS-III需额外携带电源适配器的麻烦。在压力变送器紧急校准场景中，DRUCK UPS4E回路校验仪装入电池后3秒启动，接线后一键切换“测量+供电”模式，30秒内即可完成零点与量程校准，大幅缩短停机时间。这种“即开即用”的特性，成为现场运维的重要支撑。​


DRUCK UPS4E回路校验仪的用户价值在多样化工业场景中得到充分体现。在化工反应釜维护中，温度变送器的读数漂移直接影响生产安全，运维人员使用DRUCK UPS4E回路校验仪的斜坡模式，模拟0-10V电压信号对应温度变化，同时采集变送器反馈电流，通过双显示屏幕实时查看“电流值-百分比”对应关系，快速定位误差源，校准时间较传统设备缩短至原来的1/3。其高精度特性确保了反应釜温度控制的稳定性，减少了因校准偏差导致的生产波动。​

电力行业的分散式设备维护更凸显DRUCK UPS4E回路校验仪的数据管理价值。在风电场控制柜巡检中，技术员使用DRUCK UPS4E回路校验仪连续记录多个继电器的动作电流曲线，设备支持的100,000组数据存储功能，解决了UPS-III仅能存储500组数据的局限。数据通过USB导出后，可生成趋势分析报告，帮助判断设备老化程度，提前规划维护计划，某电力公司应用后，设备突发故障频次下降35%。​

野外作业场景中，DRUCK UPS4E回路校验仪的续航与便携设计发挥关键作用。在偏远油田的井口压力仪表校准中，传统设备常因市电缺失或电池耗尽中断工作，而UPS4E使用随处可得的AA电池，配合自动关机功能，单组电池可支撑全天校验作业。其小巧体积便于在狭窄井口平台操作，接线端子的防误触设计也降低了野外复杂环境下的操作风险，提升了作业安全性。​



DRUCK UPS4E回路校验仪通过设计理念的传承革新、核心技术的精准落地与场景需求的深度适配，构建了贴合现代工业运维的校验解决方案。其轻量化设计与人性化操作降低了现场作业门槛，闭环校准原理与模块化升级保障了校验精度，多场景适配特性则拓展了设备的应用边界。从化工车间的紧急校准到风电场的批量巡检，DRUCK UPS4E回路校验仪以0.01%的精度、丰富的功能模式与可靠的续航表现，持续为用户创造价值。随着工业运维对效率与精度要求的提升，UPS4E凭借对用户需求的深刻理解与技术的务实落地，将在工业校验领域保持持续的实用价值。​
