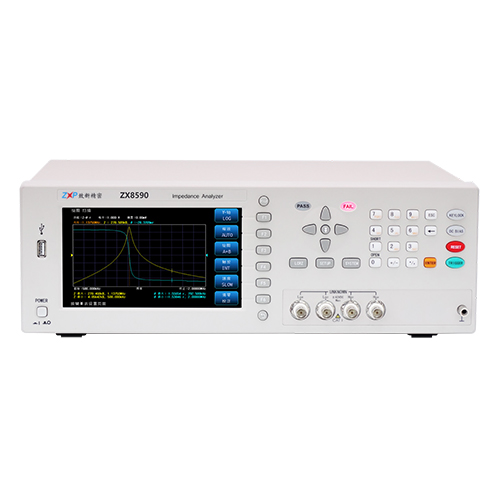

作为高频电子测量领域的实用设备，ZX8590-25M高精密宽频LCR数字电桥除核心技术特性与基础应用外，在高频信号处理、多设备协同及特殊场景适配方面还具备三项关键拓展能力。这些能力进一步强化了其作为自动平衡数字电桥的综合竞争力，不仅能应对更复杂的高频测量需求，还能与周边设备形成高效联动，为用户提供超出常规LCR测试仪的实用价值，解决高频测量中“信号失真、协同低效、场景局限”，​ZX8590-25M高精密宽频LCR数字电桥的三项关键能力的深度拓展​。



ZX8590-25M作为主打25MHz高频测量的LCR测试仪，针对高频信号易受干扰、失真的问题，通过三项信号处理技术优化，确保测量数据的纯净度与可靠性，这是普通自动平衡数字电桥较少具备的细节设计，也是其在25MHz频段精准测量的核心支撑。​

（一）高频信号源低噪声设计​

ZX8590-25M的内置高频信号发生器采用差分输出结构，配合低温漂晶体振荡器，将输出信号的相位噪声控制在-120dBc/Hz@1kHz偏移（25MHz载波），远优于普通LCR测试仪的-100dBc/Hz水平。这种低噪声设计能有效减少信号源自身噪声对测量结果的干扰，例如在25MHz频段测量10nF高频陶瓷电容时，信号源噪声导致的容值测量误差可控制在±1pF以内，而普通LCR测试仪可能因噪声问题产生±5pF以上的误差。同时，信号源的输出幅度稳定性达±0.1%/h，在连续4小时的高频电感扫描测试中，幅度波动引发的电感值测量偏差≤0.005μH，确保长时间测量的数据一致性，避免因信号幅度漂移导致的频繁校准。​

（二）多级信号滤波与放大电路​

为进一步抑制外界电磁干扰对高频信号的影响，ZX8590-25M的信号采集链路采用三级滤波设计：第一级为射频陷波滤波器，可针对性滤除10MHz-25MHz频段内常见的射频干扰（如5G基站的23MHz杂波）；第二级为低通滤波器，cutoff频率设定为30MHz，防止30MHz以上的高频杂波进入采集电路；第三级为差分滤波器，消除共模干扰信号。经过三级滤波后，输入信号的信噪比可提升至85dB以上，在电磁干扰较强的射频车间（如手机主板生产线），25MHz频段测量1kΩ电阻的误差仍能稳定在±0.05Ω以内，而未配备多级滤波的普通LCR测试仪误差可能达±0.2Ω。此外，信号放大电路采用低噪声运算放大器，在放大微弱高频信号（如10nV级电压信号）时，不会引入额外噪声，确保小信号测量的精准度。​

（三）高频相位补偿算法​

在25MHz高频段，测试线的分布电容、电感会导致信号相位偏移，进而引发阻抗计算误差。ZX8590-25M内置高频相位补偿算法，可通过两种方式修正相位偏差：一是预设不同长度测试线的相位补偿参数（如1m测试线对应25MHz频段的相位补偿值为0.02°），用户选择测试线长度后自动补偿；二是支持自定义相位校准，通过标准阻抗元件（如100Ω标准电阻）在25MHz频段的实测相位与理论相位对比，生成个性化补偿曲线。例如使用2m测试线测量1μH射频电感时，未补偿前的相位偏差可能达0.5°，导致电感值计算误差±0.01μH；经算法补偿后，相位偏差可降至0.05°以内，误差缩小至±0.001μH，确保高频测量的相位准确性，这一功能对依赖相位数据的高频元件（如射频滤波器）测试尤为重要。​

ZX8590-25M不仅具备独立测量能力，还通过丰富的接口与协议支持，实现与上位机、标准源、自动化产线设备的深度协同，形成完整的高频测量自动化系统，这一能力远超普通LCR测试仪的“单一测量”定位，大幅提升高频测量的效率与一致性，体现了自动平衡数字电桥的系统集成价值。​

（一）上位机软件深度控制与数据整合​

ZX8590-25M配套的专用上位机软件支持SCPI指令集，可实现对设备的全参数远程控制：用户在软件界面即可完成频率设置（20Hz-25MHz）、阻抗量程选择（1mΩ-100MΩ）、扫描参数配置等操作，无需在设备本地反复调节。更重要的是，软件具备数据实时整合功能，可将ZX8590-25M的测量数据与其他设备（如温度箱、示波器）的采集数据同步关联，生成多维度分析报告。例如在高频电容温度特性测试中，软件可同时采集ZX8590-25M的电容值数据与温度箱的实时温度数据，自动生成“温度-容值”关联曲线，并计算出温度系数（TCC），整个过程无需人工手动记录与数据整合，比普通LCR测试仪的“单独测量+手动整理”效率提升4倍以上。​

（二）与标准源的闭环校准联动​

作为高精度自动平衡数字电桥，ZX8590-25M可与高精度标准源（如阿美特克PG7000高压标准源）形成闭环校准联动，实现自身的自动校准与被校准设备的精准测试。在实验室计量场景中，标准源向ZX8590-25M输出25MHz频段的标准阻抗信号（如100Ω电阻、10nF电容），ZX8590-25M采集信号后与标准值对比，自动计算误差并修正内部参数，完成自我校准；校准完成后，再由ZX8590-25M作为标准设备，对普通LCR测试仪进行25MHz频段的阻抗校准。这种闭环联动不仅减少了人工校准的操作误差，还将校准效率提升50%——传统人工校准需2小时完成的流程，通过联动仅需40分钟，且校准数据可自动上传至实验室管理系统，形成完整的溯源记录，符合ISO/IEC17025实验室认可准则。​

（三）自动化产线的PLC集成​

针对电子元件生产车间的自动化需求，ZX8590-25M支持PROFINET、EtherNet/IP等工业以太网协议，可直接集成至产线PLC控制系统。在5G毫米波电容生产线上，PLC系统根据生产节拍，向ZX8590-25M发送测试指令：设备自动调用预设的20MHz-25MHz频率扫描模板，对电容进行容值与D值检测，测试完成后将“合格/不合格”信号反馈至PLC，PLC再控制机械臂完成元件分拣。整个过程无需人工干预，单台ZX8590-25M每小时可完成600个高频电容的检测，比普通LCR测试仪的人工辅助操作效率提升300%。同时，设备还能向MES系统实时上传测试数据，包含每个电容的序列号、测试时间、25MHz频段的具体参数，方便后期质量追溯，这一集成能力对高频元件规模化生产至关重要。​


ZX8590-25M针对高频测量中的三类特殊场景，通过定制化设计实现适配，突破常规LCR测试仪的应用局限，进一步拓展了自动平衡数字电桥的使用边界，为用户解决特殊场景下的测量难题。​

（一）高海拔环境气压补偿​

在高海拔地区（如海拔3000米以上的高原实验室），大气压降低会导致高阻抗元件（如100MΩ绝缘电阻）的漏电流变化，进而影响测量精度。ZX8590-25M内置气压传感器，可实时采集环境气压数据（测量范围50kPa-110kPa），并通过内置算法自动修正高阻抗测量结果。例如在海拔3000米（气压约70kPa）测量100MΩ绝缘电阻时，未补偿前的测量值可能比实际值偏低5%，经气压补偿后，误差可控制在±0.5%以内，与平原地区测量精度一致。普通LCR测试仪无气压补偿功能，在高海拔场景下需人工修正数据，不仅效率低，还易因计算失误导致误差增大。​

（二）窄脉冲高频元件测试模式​

针对雷达、通信设备中的窄脉冲高频元件（如脉冲电容、脉冲电感），ZX8590-25M专门开发窄脉冲测试模式，支持输出脉冲宽度1μs-100μs、重复频率1kHz-10kHz的窄脉冲测试信号。这种模式可模拟窄脉冲元件的实际工作状态，避免常规连续波测试无法捕捉的脉冲特性。例如测试雷达用10nF窄脉冲电容时，通过10μs脉冲信号测试，可发现电容在脉冲峰值时刻的容值衰减比连续波测试更明显（衰减量达5%），这一特性直接影响雷达信号的传输质量，而普通LCR测试仪的连续波模式无法检测到该问题，可能导致不合格元件流入下游设备。​

（三）防结露潮湿环境防护​

在潮湿且温差大的场景（如南方雨季的户外测试车、水产加工车间的高频传感器检测），设备内部易出现结露，导致电路短路或参数漂移。ZX8590-25M的外壳采用双层密封结构，内层为丁腈橡胶密封圈，外层为氟橡胶防水涂层，防护等级达IP67（优于常规IP65），可完全防止雨水浸泡与湿气侵入；同时，设备内部配备温湿度传感器与加热片，当检测到湿度超过75%或温度接近露点时，加热片自动启动（加热功率5W），维持内部温度高于环境温度2℃-3℃，避免结露产生。在相对湿度90%、温度25℃的潮湿环境中，ZX8590-25M连续工作24小时，25MHz频段测量1kΩ电阻的误差仍稳定在±0.05Ω以内，而普通LCR测试仪可能因结露导致误差增至±0.2Ω，甚至出现设备故障。​



ZX8590-25M高精密宽频LCR数字电桥通过高频信号处理优化、多设备协同联动及特殊场景适配三项拓展能力，进一步强化了其作为自动平衡数字电桥的综合竞争力。高频信号处理技术确保25MHz频段测量的纯净度，多设备协同能力构建高效自动化系统，特殊场景适配设计突破应用局限，这三项能力共同构成了ZX8590-25M区别于普通LCR测试仪的核心优势。无论是应对复杂的高频信号环境、搭建自动化测量产线，还是在高海拔、潮湿等特殊场景中使用，ZX8590-25M均能提供稳定可靠的测量解决方案，为高频电子测量领域的多样化需求提供更全面的支撑，成为兼顾精度、效率与适应性的优质选择。​
