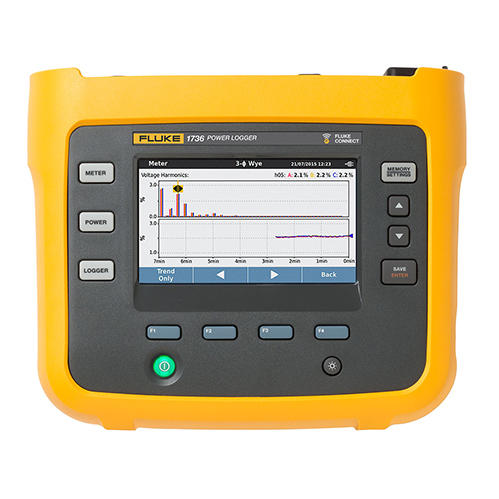

Fluke1736电能质量分析仪工作原理
一、数据采集与硬件架构
多通道信号输入
通过4个电压输入通道（三相线及零线）和4个电流输入通道，连接柔性电流探头（如i17xx-flex系列）或钳形探头（如i40s-EL），实现对三相电路的电压（1000V量程）、电流（1A至6000A量程）的实时采集。
辅助输入通道（2个）支持±10V直流信号（如温度、压力等模拟量），扩展监测维度。
信号同步采样
采用16位同步采样技术，采样率为10.24kHz（与电源频率50/60Hz同步），确保电压、电流等信号的高精度同步采集，满足谐波分析等场景对相位精度的要求。
二、核心处理与参数计算
基础电气参数计算
实时计算电压、电流有效值（RMS）、频率、有功功率、无功功率、功率因数等基础参数。例如，电压有效值计算基于完整周期RMS算法，每半个周期更新一次，符合IEC61000-4-30标准。
功率计算结合电压、电流相位差，支持有功功率（P）、无功功率（Q）、视在功率（S）的分相及总功率计算，精度受功率因数（PF）影响，如PF≥0.99时有功功率精度为±(1.2%+0.005%)。
电能质量参数分析
谐波测量：分析电压/电流的2次至50次谐波，计算总谐波失真（THD）和总需求失真（TDD）。例如，电压谐波测量精度在≥10V时为读数的±5%，＜10V时为±0.5V，满足IEC61000-4-7和IEEE519标准要求。
不平衡度计算：通过各相电压/电流的有效值差异，计算三相不平衡度，精度为±0.2%，用于评估配电系统的负载均衡性。
事件捕捉与触发机制
预设门限值（如电压暂降＞10%、浪涌电流＞额定值），当检测到异常时自动触发事件记录，保存完整周期的电压/电流波形、时间戳（精确到秒）及严重程度参数。例如，可捕捉暂降、暂升、中断等电压事件和浪涌电流事件，用于故障溯源。
三、数据存储与交互
本地存储与管理
内置闪存支持存储超过20个记录数据包，典型存储容量可保存10个为期8周、间隔为1分钟的记录会话及500个事件，满足长期监测需求。
用户可自定义记录间隔（1秒至30分钟）和平均时间，自动生成趋势数据（如电压/电流RMS趋势、谐波趋势），无需人工干预。
远程交互与软件分析
通过USB接口（U盘或PC连接）或Fluke Connect无线平台（WiFi/BLE），实现数据下载与远程监控。例如，通过Fluke Connect移动应用可实时查看测量结果，避免近距离接触高压环境。
配套的Energy Analyze Plus软件支持自动化报告生成，可对比不同时间段的参数趋势、生成谐波频谱图及合规性报告（如EN50160、IEEE519），辅助用户快速定位问题。
四、智能辅助功能
Fluke1736电能质量分析仪连接校验与自动纠错
仪器通过智能检定功能自动检测电流探头连接状态（如相序、极性），并以数字方式纠正常见错误（如相位映射错误），避免因接线错误导致的测量偏差。
柔性电流探头采用防缠绕设计，支持自动量程切换（如150A/1500A双量程），适配不同截面积的导体，提升现场操作效率。
电源管理与安全设计
支持测量电路直接供电（100-500V）或外接电源（100-240V），内置锂离子电池可续航4小时（节电模式5.5小时），满足离线作业需求。
安全等级为600V CAT IV/1000V CAT III，符合IEC61010标准，可直接接入进户线及下游负载，保障高压环境下的操作安全。
五、典型工作流程
现场部署：通过柔性电流探头夹取三相线及零线，连接电压测试线至对应通道，仪器自动识别探头类型并配置量程。
参数设置：在触摸屏界面选择记录间隔、事件触发阈值（如电压暂降＞10%）、谐波分析次数（默认50次）等参数。
实时监测：通过彩色触摸屏查看波形、趋势图及实时参数，异常时自动触发事件记录并报警。
数据导出与分析：通过U盘或Fluke Connect下载数据，使用Energy Analyze Plus生成报告，定位问题根源（如谐波源、负载不平衡点）。
Fluke1736通过高精度同步采样、多参数实时计算、智能事件捕捉及便捷的数据管理，实现了对三相电力系统的全维度监测。其工作原理核心是通过硬件采集与软件分析的深度协同，将复杂的电能质量问题转化为可视化、可追溯的数据，帮助用户优化电力系统效率、降低故障风险，适用于工业负载分析、能源评估、谐波治理等专业场景。
