N3608-080-060/N3612-080-060/N3612-240-030 这三款可编程直流电源的区别和技术规格参数

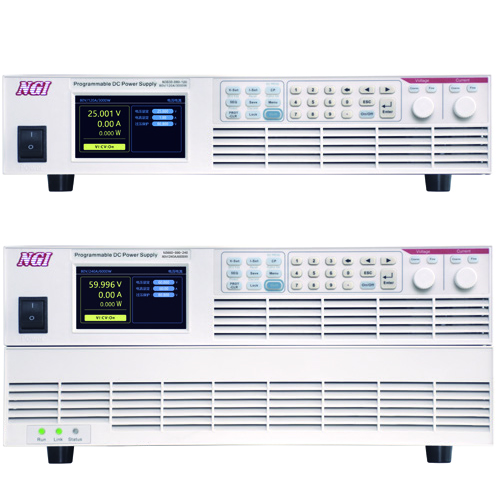

N3608-080-060/N3612-080-060/N3612-240-030这三款可编程直流电源的区别和技术规格参数。N3608-080-060、N3612-080-060、N3612-240-030三款可编程直流电源均属于N3600系列,它们在功率、电压、电流等技术规格上存在差异,以满足不同的应用场景需求。
电压与电流范围:电压方面,前两款最大电压为80V,N3612-240-030最大电压达240V,适用于对电压要求更高的测试或供电场景。电流上,前两款最大电流60A,N3612-240-030最大电流30A,不同的电流范围决定了它们适用的负载类型不同,高电流适合驱动低电阻负载,低电流更适用于对电流需求较小的设备。
分辨率不同:在恒电压模式下,N3608-080-060和N3612-080-060分辨率为1mV,N3612-240-030为10mV,前两者在对电压精度要求极高的应用中能更精准地调节和控制电压输出。
纹波噪声差异:输出纹波噪声(P-P)上,N3608-080-060和N3612-080-060均≤300mVp-p,N3612-240-030≤400mVp-p,前两款在对电源纯净度要求高的精密电子设备测试中更有优势。
文章来源于数字电源
技术规格参数对比
型号 | N3608-080-060 | N3612-080-060 | N3612-240-030 |
---|---|---|---|
功率 | 800W | 1200W | 1200W |
电压范围 | 0-80V | 0-80V | 0-240V |
电流范围 | 0-60A | 0-60A | 0-30A |
恒电压模式分辨率 | 1mV | 1mV | 10mV |
恒电流模式分辨率 | 1mA | 1mA | 1mA |
电压测量精度(23±5℃) | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. | 0.05%+0.05%F.S. |
电流测量精度(23±5℃) | 0.1%+0.1%F.S. | 0.1%+0.1%F.S. | 0.1%+0.1%F.S. |
电压上升时间(空载) | ≤20ms | ≤20ms | ≤60ms |
电压上升时间(满载) | ≤500ms | ≤500ms | ≤500ms |
电压下降时间(空载) | ≤1.2s | ≤1.2s | ≤0.8s |
电压下降时间(满载) | ≤20ms | ≤20ms | ≤50ms |
瞬态恢复时间 |
≤20ms (输出电压恢复到额定输出电压值的0.5% 以内(10%-90%load)) |
≤20ms(输出电压恢复到额定输出电压值的0.5% 以内(10%-90%load)) |
≤20ms(输出电压恢复到额定输出电压值的0.5% 以内(10%-90%load)) |
输出纹波噪声(20Hz-20MHz) 电压纹波噪声(P-P) |
≤300mVp-p | ≤300mVp-p | ≤400mVp-p |
效率 | 90%(Typical) | 90%(Typical) | 90%(Typical) |
通讯接口 | RS232/LAN | RS232/LAN | RS232/LAN |
通讯响应时间 | ≤5ms | ≤5ms | ≤5ms |
输入 |
220VAC±10%, 电流≤16A, 频率47Hz-63Hz |
220VAC±10%,电流≤16A,频率47Hz-63Hz | 220VAC±10%,电流≤16A,频率47Hz-63Hz |
温度规格 |
工作温度:0℃-40℃; 存储温度:-20℃-60℃ |
工作温度:0℃-40℃;存储温度:-20℃-60℃ | 工作温度:0℃-40℃;存储温度:-20℃-60℃ |
工作环境 |
海拔:<2000m; 相对湿度:5%-90%(无结露); 使用气压:80-110kPa |
海拔:<2000m; 相对湿度:5%-90%(无结露); 使用气压:80-110kPa |
海拔:<2000m; 相对湿度:5%-90%(无结露); 使用气压:80-110kPa |
尺寸 |
88.0mm(H)×482.0mm(W) 含把手×550.0mm(D) |
88.0mm(H)×482.0mm(W)含把手×550.0mm(D) | 88.0mm(H)×482.0mm(W)含把手×550.0mm(D) |
净重 | 约15.5kg | 约15.5kg | 未提及(推测与其他两款相近) |
区别总结
功率差异:N3608-080-060功率为800W,N3612-080-060和N3612-240-030功率均为1200W,后两者在需要更高功率输出的场景中更具优势。电压与电流范围:电压方面,前两款最大电压为80V,N3612-240-030最大电压达240V,适用于对电压要求更高的测试或供电场景。电流上,前两款最大电流60A,N3612-240-030最大电流30A,不同的电流范围决定了它们适用的负载类型不同,高电流适合驱动低电阻负载,低电流更适用于对电流需求较小的设备。
分辨率不同:在恒电压模式下,N3608-080-060和N3612-080-060分辨率为1mV,N3612-240-030为10mV,前两者在对电压精度要求极高的应用中能更精准地调节和控制电压输出。
纹波噪声差异:输出纹波噪声(P-P)上,N3608-080-060和N3612-080-060均≤300mVp-p,N3612-240-030≤400mVp-p,前两款在对电源纯净度要求高的精密电子设备测试中更有优势。
