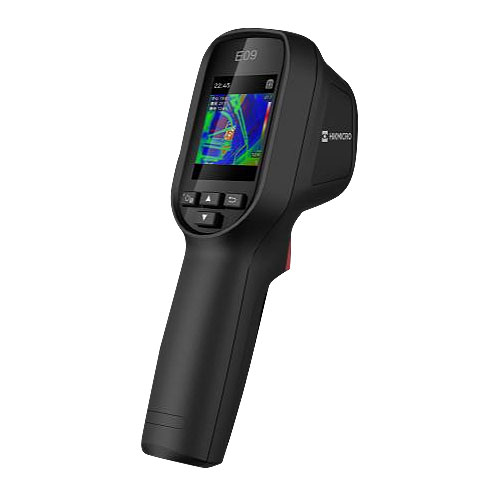

HM-TPE09-1AQF 可视测温仪
海康热成像E系列可视测温仪，小巧轻便，操作简单。通过可视化面测温快速判断热点位置，精准定位故障同步做好设备预测性维护。点温仪价格，即可拥有热像仪体验。缺陷可视化，测温视角广。
可视测温仪功能特性
●热成像分辨率：96 × 96，ISR功能开启后分辨率192 × 192
●测温范围：-20 C~150 °C，100 °C~550 °C
●支持中心点、最高温、最低温测温
●图片存储全屏测温信息，支持离线测温分析（配合客户端使用）
深圳银飞电子有售HM-TPE09-1AQF 可视测温仪，文章来源于HIKMICRO
应用领域
●适用于配电柜检测、电气巡检、汽修等场景。
●热成像视场角50°× 50°，轻松覆盖目标物体

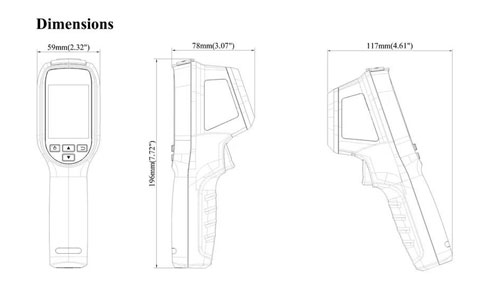

外形尺寸
装箱清单
●主机×1
●挂绳×1
●USB数据线×1
●校准证书×1
●主机×1
●挂绳×1
●USB数据线×1
●校准证书×1
HM-TPE09-1AQF参数
| 型号 | HM-TPE09-1AQF | |
| 热成像 | 传感器类型 | 非制冷氧化钒微辐射热计 |
| 探测器分辨率 | 96 × 96（9,216像素） | |
| ISR超分后分辨率 | 192 × 192（36,864像素） | |
| NETD （噪声等效温差） | < 50 mK（@ 25 °C, F#=1.0） | |
| 最小成像距离 | 0.1 m | |
| 视场角 | 50°× 50° | |
| 帧频 | 25 Hz | |
| 最小测量距离 | 0.1 m | |
| 空间分辨率（IFOV） | 8.89 mrad | |
| 热成像镜头焦距 | 1.35mm | |
| 图像显示 | 显示器 | 2.4英寸 LCD屏（320 × 240） |
| 画面显示模式 | 热成像 | |
| 最大图像尺寸 | 240 × 240 | |
| 帧频 | 25 Hz | |
| 图像格式 | 带有测温信息的JPEG图像，支持客户端离线分析 | |
| 伪彩模式 | 白热、黑热、铁红、彩虹、高温凸显、红热、融合 | |
| 系统功能 | 激光指示 | 支持 |
| UVC投屏 | 支持 | |
| 拍照 | 支持 | |
| 文本注释 | 不支持 | |
| Wi-Fi | 不支持 | |
| 存储 | 4 GB 内置emmc | |
| 存储扩展 | 不支持 | |
| 硬件接口 | Type-C | |
| 充电时间 | <3 h@25°C | |
| 电池工作时间 | >8 h@25 °C | |
| 蓝牙 | 不支持 | |
| 照明 | 不支持 | |
| 图片格式 | 带有测温信息的JPEG图像，支持客户端离线分析 | |
| 调焦方式 | 免调焦 | |
| 一般规范 | 安装方式 | 三脚架安装 UNC ¼”-20 |
| 系统参数 | 工作温度和湿度 | -10 °C~50 °C，≤95% |
| 存储温度和湿度 | -40 °C~70 °C，≤95% | |
| 防护等级 | IP54 | |
| 防摔等级 | 2 m | |
| 重量 | 290 g | |
| 尺寸 | 196 × 117 × 59mm | |
| 冲击/振动 |
GB/T 2423.5-2019 GB/T 2423.10-2008 |
|
| 电磁兼容性（EMC） | GB/T17799.2，GB 17799.3-2012 | |
| 装箱清单 | USB线x1、腕带挂绳x1、校准证书 | |
| 测温和分析 | 测温范围 | -20 °C to 550 °C |
| 测温精度 | ±2 °C 或 读数的±2%（取最大值） | |
| 安全性 | IEC61010 | |
| 数据储存 | 图像文件数量 | 30,000 |
| 图像文件格式 | 带有测温信息的JPEG图像，支持客户端离线分析 | |
| 硬件接口 | Type-C | |
| 客户端软件 | PC端软件 | Analyzer |
| App | 不支持 | |
| 投屏 | 支持 | |
