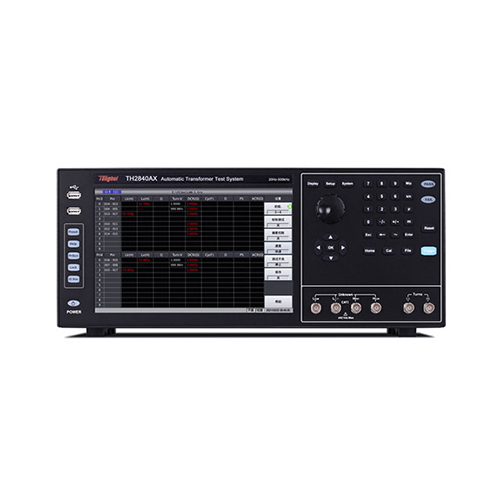

同惠TH2840X系列自动变压器测试系统
突出改进了：
H2840X系列采用创新型的采用双CPU架构
- 测试速度高达0.56ms（1800次/秒）(＞10kHz)，不含继电器动作时间
- 测试电平高达20Vrms
- 偏置电压为内置±40V/±100mA/2A
- 多至288Pin测试脚位(仅TH2840NX)
- 业界友好用户体验：Linux底层，内置帮助文件
- 10.1英寸1280×800电容式触摸屏
- 图形化脚位关联设置页面，让接线不再是难题
- Lk设置无需输入漏感引脚,更直观
- 增强的平衡扫描功能，从5个点提升至10个点
- 量程切换采用电子开关,速度快、寿命长、无噪音
- 可选LCR功能
- 机内约100M设定文件保存空间，海量U盘设定文件保存能力
- 提供上位机支持早期型号文件格式转换，保证兼容性
TH2840X系列与经典系列TH2829X的对比
|
内容 |
TH2840X |
TH2829X |
|
测试速度 |
快速21ms(100Hz),50次/秒(x8倍) 快速3ms(1kHz),300次/秒(x5倍) 快速3ms(10kHz),300次/秒(x1.5倍) 快速+2ms(>=2kHz),500次/秒(x2.5倍) |
快速+150ms(100Hz),6.6次/秒 快速+15ms(1kHz),66次/秒 快速+5ms(10kHz),200次/秒 |
|
测试频率 |
---- 500kHz 2MHz |
200kHz 500kHz 1MHz |
|
测试电平 |
AC20V(20Hz~1MHz) AC15V(1MHz~2MHz) |
AC10V |
|
内置DC偏置 |
偏置电压±40V |
偏置电压±10V |
|
内置偏流源 |
2A(标配),10V供电电压 |
2A(选配),8V供电电压 |
|
支持扫描脚位
|
24PIN(TH1831扫描盒) 48X6PIN(很多288PIN)主机通用 |
20PIN 48PIN NX(很多192PIN) |
|
USB HOST接口 |
2个,支持鼠标,键盘 |
1个 |
|
系统架构 |
双CPU方案,节省显示时间 |
单CPU |
|
嵌入式系统 |
Linux系统 完美支持各类U盘 支持网络 支持鼠标、键盘操作、支持电容触屏 |
无系统 |
|
显示器 |
10.1寸电容式触屏1280×800显示更多的信息 |
7寸TFT显示屏 |
|
量程切换 |
电子开关,速度快,寿命长,无噪音 |
继电器,速度慢,寿命短 |
|
文件个数 |
400个(288PIN) |
20个(NX192PIN) |
|
帮助 |
电子说明书,直接在仪器上查看简要说明 |
无 |
H2840X系列20Hz- 500kHz/ 2MHz测试频率
| 产品型号 | TH2840AX | TH2840BX | TH2840NX | |
| 显示 | 显示器 | 10.1英寸(对角线)电容触摸屏 | ||
| 比例 | 16:9 | |||
| 分辨率 | 1280×RGB×800 | |||
| 测试频率 | 范围 | 20Hz-500kHz | 20Hz-2MHz | 20Hz-500kHz |
| 精度 | 0.01% | |||
|
分辨率 |
0.1mHz (20.0000Hz-99.9999Hz) | |||
| 1mHz (100.000Hz-999.999Hz) | ||||
| 10mHz (1.00000kHz-9.99999kHz) | ||||
| 100mHz (10.0000kHz-99.9999kHz) | ||||
| 1Hz (100.000kHz-999.999kHz ) | ||||
| 10Hz (1.00000MHz-2.00000MHz) | ||||
| AC测试信号模式 | 额定值(ALCOFF) | 设定电压为测试端开路时Hcur电压 | ||
| 设定电流为测试端短路时从Hcur流出电流 | ||||
|
恒定值 (ALCON) |
保持DUT上电压与设定值相同 | |||
| 保持DUT上电流与设定值相同 | ||||
| 测试电平 | 电压范围 | 5mVrms-20Vrms |
F≤1MHz 5mVrms-20Vrms F>1MHz 5mVrms-15Vrms |
5mVrms-20Vrms |
| 准确度 |
±（10%×设定值+2mV）（AC≤2Vrms） ±（10%×设定值+5mV）（AC＞2Vrms） |
|||
|
分辨率 |
1mVrms(5mVrms-0.2Vrms) | |||
| 1mVrms(0.2Vrms-0.5Vrms) | ||||
| 1mVrms(0.5Vrms-1Vrms) | ||||
| 10mVrms(1Vrms-2Vrms) | ||||
| 10mVrms(2Vrms-5Vrms) | ||||
| 10mVrms(5Vrms-10Vrms) | ||||
| 10mVrms(10Vrms-20Vrms) | ||||
| 电流范围 | 50μArms-100mArms | |||
|
分辨率(100Ω 内阻) |
10μArms(50μArms-2mArms) | |||
| 10μArms(2mArms-5mArms) | ||||
| 10μArms(5mArms-10mArms) | ||||
| 100μArms (10mArms-20mArms) | ||||
| 100μArms (20mArms-50mArms) | ||||
| 100μArms (50mArms-100mArms) | ||||
| RDC测试 | 电压范围 | 100mV-20V | ||
| 分辨率 | 1mV(0V-1V) | |||
| 10mV(1V-20V) | ||||
| 电流范围 | 0mA-100mA | |||
| 分辨率 | 10μA(0mA-10mA) | |||
| 100μA(10mA-100mA) | ||||
| DC偏置 | 电压范围 | 0V-±40V | ||
| 准确度 | AC≤2V 1%×设定电压+5mV | |||
| AC>2V 2%×设定电压+8mV | ||||
| 分辨率 | 1mV(0V - ±1V) | |||
| 10mV(±1V - ±40V) | ||||
| 电流范围 | 0mA-±100mA | |||
| 分辨率 | 10μA（0mA-10mA） | |||
| 100μA（10mA-100mA） | ||||
| 内置电流源 | 电流范围 | 0mA-2A | ||
| 准确度 | I>5mA ±（2%×设定值+2mA） | |||
| 分辨率 | 1mA | |||
| 输出阻抗 | 30Ω，±4 @1kHz | |||
| 100Ω，±2 @1kHz | ||||
| LCR模块测量参数 | ||||
|
测量参数 |
方式 | 四参数任意选择 | ||
| AC | Cp/Cs、Lp/Ls、Rp/Rs、|Z|、|Y|、R、X、G、B、θ、D、Q、VAC、IAC | |||
| DC | RDC、VDC、IDC | |||
| 测试端配置 | 四端对 | |||
| 测试电缆长度 | 0m、1m、2m、4m | |||
| 数学运算 | 与标称值的绝对偏差Δ，与标称值的百分比偏差Δ% | |||
| 等效方式 | 串联、并联 | |||
| 校准功能 | 开路OPEN、短路SHORT、负载LOAD | |||
| 测量平均 | 1-255次 | |||
| 量程选择 | 自动AUTO、手动HOLD | |||
| 量程配置 | LCR | 100mΩ、1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ | ||
| RDC | 1Ω、10Ω、20Ω、50Ω、100Ω、200Ω、500Ω、1kΩ、2kΩ、5kΩ、10kΩ、20kΩ、50kΩ、100kΩ | |||
| 测量时间（ms） |
快速+：0.56ms 快速：3.3ms 中速：90ms 慢速：220ms |
|||
| 高达准确度 | 0.05%（具体参考说明书） | |||
| 测量显示范围 | ||||
| Cs、Cp | 0.00001pF-9.99999F | |||
| Ls、Lp | 0.00001μH-99.9999kH | |||
| D | 0.00001-9.99999 | |||
| Q | 0.00001-99999.9 | |||
| R、Rs、Rp、X、Z、RDC | 0.001mΩ-99.9999MΩ | |||
| G、B、Y | 0.00001μs-99.9999S | |||
| VDC | ±0V-±999.999V | |||
| IDC | ±0A-±999.999A | |||
| θr | -3.14159-3.14159 | |||
| θd | -179.999°-179.999° | |||
| Δ% | ±（0.000%-999.9%） | |||
| TurnsRatio | 1：0.001—1000：1 | |||
| LCR模块其他测试参数请参考TH2840系列LCR数字电桥技术参数部分 | ||||
| 变压器测量 | ||||
| 测试参数 |
Cs/Cp：电容、Ls/Lp：电感、DCR：直流电阻、Zx：阻抗、Rs/Rp：电阻、D：损耗、Q：品质因数、dZ：相位角、Lk：漏感、Phase：相位)、Balance：平衡 Turns-Ratio（圈数比）：Ns:Np=U2/U1，Np:Ns=U1/U2 Turns（圈数)：Ns=Np×U2/U1，Np=Ns×U1/U2 |
|||
| 测试模式 | 连续 | 在单次触发方式下，手动触发一次，测完所设置的变压器所有测试参数一次 | ||
| 单步 | 在单次触发方式下，手动触发一次，测量变压器的一个测量参数，再触发一次，再测下一个参数 | |||
|
测量时间（ms） |
快速 | 快速：3.3ms, 快速+：1ms(＞10kHz) | ||
| 中速 | 中速：90ms | |||
| 慢速 | 慢速：220ms | |||
| 偏置源 | 参考偏置部分参数 | |||
| 平均次数 | 每个测试参数可以设置不同的平均次数，平均次数为0-255 | |||
| 延时 | 每个测试参数可以设置不同的延时时间， | |||
| 变压器扫描 | ||||
| 内置扫描路数（PIN） | 6×（24×2）=288PIN（AX,BX无内置扫描板） | |||
| 变压器HANDLE接口 | 引脚定义 | NS1-NS30、GOOD、NG、TEST、触发、复位（与TH2829X系列一致）（NX）（AX,BX NSI-NS9） | ||
| 输出特点 | 光耦隔离，ULN2003驱动增强，集电极输出 | |||
| 模式 | 直读、百分比 | |||
| 量程 | 自动、保持 | |||
| 偏置源 | 参考偏置部分参数 | |||
| 外接扫描盒 | 兼容TH1901系列、TH1831扫描盒 | |||
| 绕组数 | 初级 | 60 | ||
| 次级 | 9 | |||
| 平均次数 | 每个测试参数可以设置不同的平均次数，平均次数为0-255 | |||
| 延时 | 每个测试参数可以设置不同的延时时间 | |||
|
测量时间（ms） |
快速 | 快速：3.3ms(≥1kHz), 快速+：1ms(≥10kHz) (不含继电器动作时间) | ||
| 中速 | 中速：90ms | |||
| 慢速 | 慢速：220ms | |||
| 测试引线接口 | 25*2pinFRC插座，引脚顺序与TH2829系列完全相同（NX） | |||
| 其他功能及参数 | ||||
| 存储调用 | 内部 | 约100M非易失存储器测试设定文件 | ||
| 外置USB | 测试设定文件、截屏图形、记录文件 | |||
| 键盘锁定 | 可锁定前面板按键 | |||

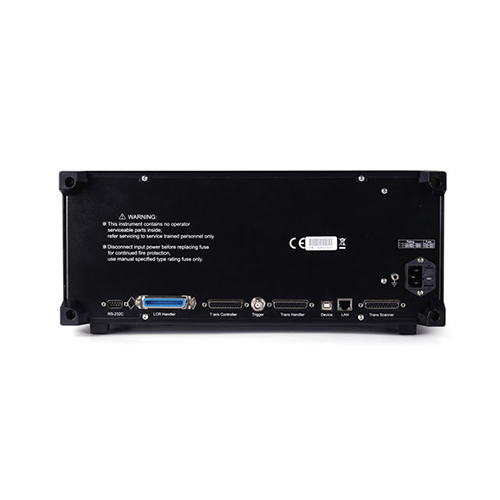

| 接口 | USB HOST | 2个USB HOST接口，可同时接鼠标、键盘，U盘同时只能使用一个 | ||
| USB DEVICE | 通用串行总线插座，小型B类（4个接触位置）；与USBTMC-USB488和USB2.0相符合，阴接头用于连接外部控制器。 | |||
| LAN | 10/100BaseT以太网，8引脚，速度自适应 | |||
| HANDLER | 用于Bin分档信号输出 | |||
|
外部DC BIAS 控制 |
支持TH1778A(变压器扫描不支持) | |||
| RS232C | 标准9针，交叉 | |||
| RS485 | 可以接收改制或外接RS232转RS485模块 | |||
| 开机预热时间 | 60分钟 | |||
| 输入电压 | 100-120VAC/198-242VAC可选择，47-63Hz | |||
| 功耗 | 不小于130VA | |||
| 尺寸（WxHxD）mm3 | 430mm(W)x177mm(H)x265mm(D) | 430mm(W)x177mm(H)x405mm(D) | ||
| 重量 (kg) | 11kg | 17kg | ||
| 标配 | |||||
| 配件名称 | 型号 | ||||
| 带盒四端绝缘带锁Kelvin测试线 | TH26011BS | ||||
| 连接线缆 | TH26058A | ||||
| 两端测试线 | TH26004B | ||||
| 手动变压器扫描测试夹具 | TH1806B | ||||
| 脚踏启动开关 | TH1801-001 | ||||
