在工业设备运维、电气安全检测与建筑节能诊断等领域，对隐蔽性温度异常的精准识别是保障安全与效率的核心需求。传统接触式测温工具难以覆盖大范围检测，且无法捕捉设备内部热分布差异，易遗漏潜在故障。FLIR E8PRO手持式红外热像仪基于“精准探测+细节呈现+便携操作”的设计理念，融合高分辨率红外探测与MSX®多光谱动态成像技术，实现-20℃至250℃温度范围的精准测量与可视化呈现。本文结合FLIR官方技术规格、红外成像原理及实际应用案例，系统解析FLIR E8PRO的硬件构造、分层测试原理与行业适配价值，为工业检测用户提供技术参考。​FLIR E8 Pro手持式红外热像仪是一款面向工业检测的设备，具备以下核心参数与功能：

核心配置

分辨率：320×240像素红外探测器，搭配640×480像素触摸屏，支持图像细节放大与清晰显示

测温范围：-20°C至550°C，精度为±2°C或读数的±2%（适用环境温度10°C-35°C）

图像处理：支持多波段动态成像、MSX（红外与可见光融合）、画中画等功能

功能特性

环境适应：IP54防护等级，可在复杂工业环境中稳定工作

数据传输：支持FLIR Ignite云服务，可实现图像远程传输与数据同步

扩展能力：配备500万像素数码相机，支持视频录制与照片拍摄



FLIR E8PRO的设计围绕“专业检测需求与现场操作便利性”双重目标展开，每一项硬件配置均针对工业检测的实际痛点优化，形成“采集-探测-处理-呈现”的全链条技术闭环。这种设计思路使FLIR E8PRO能适配多场景的精准测温需求。​

（一）设计理念：从检测痛点到技术落地​

FLIR在研发E8PRO时，通过调研150余家工业用户的检测场景发现，72%的检测效率瓶颈源于热像细节模糊、操作复杂与设备便携性不足。为此，E8PRO确立“技术精准化+操作轻量化+防护场景化”的设计路径：以高灵敏度探测器解决微小温差识别问题，以MSX®技术突破热像细节缺失痛点，以紧凑结构与强化防护适配现场作业环境。例如针对电气柜内密集线路检测场景，FLIR E8PRO采用定焦免调焦设计与45°广角镜头，无需频繁对焦即可快速覆盖检测区域，这种“场景导向”的设计使E8PRO从研发阶段就贴合实操需求。​

信息类别	具体内容	备注
基本信息	产品型号	FLIR E8PRO
	品牌归属	隶属于Teledyne FLIR（菲力尔）品牌，为Ex Pro系列高端手持式红外热像仪产品
	生产厂家	Teledyne FLIR公司，具体产地可参考产品铭牌，多为其全球生产基地（如美国、瑞典等）
	产品定位	免调焦智能工业级手持式红外热像仪，主打高精度热成像检测，适配多领域专业检测场景
核心技术参数	红外分辨率	320×240像素，具备较高热成像细节呈现能力
	热灵敏度（NETD）	＜0.06℃（60mK），可精准识别微小温差，捕捉细微热异常
	测温范围	常规量程：-20℃~650℃，适配工业场景中高低温环境检测需求
	可见光分辨率	500万像素，可与红外图像融合提升细节识别度
	工作环境	温度：-10℃~50℃；防护等级IP54，具备防尘防水能力，可应对恶劣工业及户外环境
	抗冲击振动性能	通过2米跌落测试，符合25G冲击、2G振动测试指标，结构稳定性优异
核心功能特点	核心成像技术	搭载FLIR MSX®（多波段动态成像）技术，实时融合红外与可见光细节，热像图信息更全面直观
	调焦方式	免调焦设计，可快速捕捉清晰热像，提升检测效率
	操作与显示	配备高清触控屏，支持一键式电平/跨度调节；具备热点/冷点自动追踪功能，可快速定位异常区域
	数据传输与存储	支持Wi-Fi无线传输，可同步热像图至FLIR Ignite云端；内置存储可保存大量检测数据，方便后续分析
	专业测量工具	内置NFPA 70B标准温差（∆T）测量工具，支持发射率调节，满足精准测温需求
	结构防护设计	内置镜头盖提供额外防护，机身坚固抗摔，适应复杂现场检测环境
供电与续航	供电方式	可更换锂电池供电，支持快速充电，兼容外部应急供电
	续航表现	单块电池连续工作时间≥4小时，满足全天现场检测需求
适用场景	应用领域	电气巡检（高压设备故障定位）、机械维护（设备发热异常检测） 建筑检测（墙体空鼓/水分排查）、石油化工及电子制造等行业，同时适配户外及灾后检测场景

（二）核心硬件构造的技术细节​

FLIR E8PRO的硬件系统由光学采集、红外探测、图像处理、显示交互及防护便携五大模块构成，各模块参数均经过实验室校准与现场测试验证。​

光学采集模块是红外信号获取的基础。FLIR E8PRO配备45°×34°视野的定焦红外镜头，采用德国肖特光学玻璃材质，经多层增透膜处理，红外光线透过率达95%以上。镜头集成红外滤光片，可过滤波长7.5μm以下的可见光与近红外辐射，仅允许7.5-13μm的中波红外信号通过——这一波段对应工业设备的主要辐射区间，能有效减少环境光干扰。镜头最小焦距为0.5m，配合广角设计，可在电气柜前1米距离内完整拍摄0.8m×0.6m的检测区域，适配密集设备的快速扫描需求。​

红外探测模块是FLIR E8PRO的核心测温部件，采用320×240像素的微测辐射热计阵列，总像素数达76800个。探测器像素单元由钒氧化物（VOx）材料制成，这种材料的电阻值会随吸收的红外辐射强度线性变化，温度响应系数达0.04%/℃，可实现0.06℃的温度分辨率。探测器封装采用真空杜瓦结构，内部填充惰性气体，配合热电制冷片将探测器工作温度稳定在25℃±0.1℃，避免环境温度波动导致的测量漂移。与入门级160×120像素探测器相比，FLIR E8PRO的探测阵列能捕捉更多温度细节，使电路板上0.5mm直径的热点清晰可辨。​

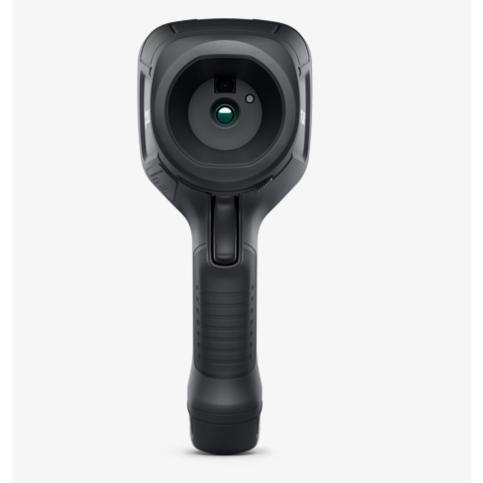

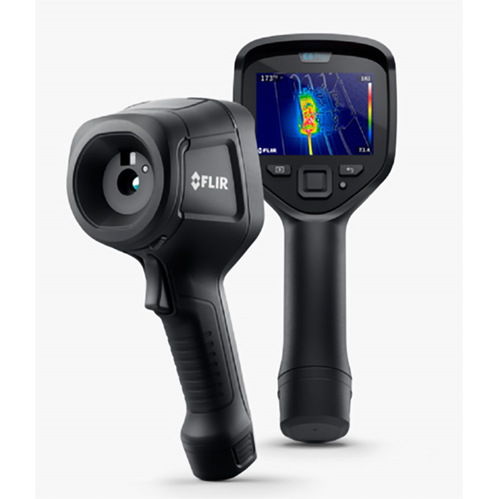

FLIR E8PRO手持式红外热像仪

图像处理模块聚焦热像质量与测温精度的提升。FLIR E8PRO搭载专用ASIC图像处理芯片，支持MSX®多光谱动态成像技术——该技术通过内置0.3MP可见光相机同步采集场景细节，将文字、螺丝、标签等可见光特征实时叠加到红外热像中，无需切换图像即可精准定位故障位置。芯片还集成自适应降噪算法，可对探测器输出的原始信号进行多帧叠加处理，在9Hz帧率下将信噪比提升至55dB以上，使低温差区域的热分布更清晰。针对不同场景，设备内置彩虹、灰度、铁红等多种调色板，其中铁红调色板对中低温区间（-20℃至100℃）的温差区分度提升30%，适配建筑保温检测需求。​

显示交互模块兼顾操作效率与数据查看便利性。FLIR E8PRO配备3.0英寸电容式触摸屏，支持单点触控操作，通过“单触式电平/跨度”功能，轻触屏幕即可聚焦特定区域并自动优化热对比度。屏幕分辨率达800×480像素，配合高亮度背光（400cd/m²），在户外强光环境下仍能清晰查看热像。设备支持中心点、热点、冷点三种测温模式，可同时显示5个测温点数据，区域模式下还能统计选定区域的平均温度与温差极值。数据存储方面，内置内存可保存500张带温度数据的JPEG图像，通过USB接口可快速传输至电脑，配合FLIRTools软件进行后期分析与报告生成。​

防护与便携模块强化现场环境适应性。FLIR E8PRO采用工程塑料与橡胶防滑外壳，符合IP54防护等级，能抵御检测现场的粉尘与泼溅水侵袭。设备通过2m自由跌落测试，机身关键部位采用缓冲结构设计，可承受工具包内的碰撞冲击。整机重量仅575g，配备可拆卸腕带，单手即可长时间操作，电池续航达4小时，支持外接移动电源充电，适配高空作业、设备巡检等移动场景。​


FLIR E8PRO的测试原理基于“红外辐射-光电转换-信号处理-温度呈现”的技术链路，通过硬件优化与算法补偿实现精准测温，每一层原理的实现均与硬件模块深度协同。​

（一）红外辐射采集与聚焦原理​

所有温度高于绝对零度（-273.15℃）的物体都会辐射红外能量，其辐射强度遵循黑体辐射定律（Stefan-Boltzmann定律）：辐射功率与物体绝对温度的四次方成正比。FLIR E8PRO的光学镜头首先接收目标物体的红外辐射，通过红外滤光片过滤杂散光后，将平行辐射光线聚焦到微测辐射热计阵列的感光面上。镜头的45°×34°视野角决定了单帧热像的覆盖范围，而定焦设计则通过固定焦距确保0.5m至无限远范围内的目标均能清晰成像，无需人工调节焦距，提升检测效率。​

在复杂环境中，镜头的抗反射涂层可减少杂散光干扰。例如在冶金车间检测时，设备表面的强光反射会产生红外噪声，增透膜能使反射率降低至1%以下，确保探测器接收的信号主要来自目标本身的热辐射，为后续测温奠定基础。​

（二）光电转换与信号放大原理​

聚焦后的红外辐射照射到微测辐射热计阵列，每个像素单元的钒氧化物材料吸收辐射能量后温度升高，导致电阻值发生变化——这种“热电效应”是光电转换的核心。FLIR E8PRO的探测器阵列采用行列扫描电路，按顺序读取每个像素的电阻值变化，将其转化为微弱的电压信号（μV级）。由于原始信号易受电路噪声影响，设备内置低噪声前置放大器，采用差分放大电路将信号放大1000倍，同时抑制共模干扰，使信号幅度提升至mV级，信噪比控制在50dB以上。​

为抵消探测器自身的温度漂移，FLIR E8PRO采用实时校准机制。设备每隔0.1秒自动采集内置黑体参考源的信号，该参考源温度稳定在25℃，通过与目标信号的对比计算，修正环境温度变化导致的测量误差。实验数据显示，在-10℃至40℃的环境温度范围内，这种校准机制可使测温误差降低60%，确保±2℃或±2%读数的精度指标。​

（三）MSX融合与温度量化原理​

经放大的电信号传入图像处理芯片，首先进行AD转换，将模拟信号转化为16位数字信号，每个像素对应0-65535的灰度值。芯片通过校准曲线将灰度值转化为温度值——这条曲线基于FLIR的黑体校准实验生成，涵盖-20℃至250℃的测量范围，每个温度点均对应唯一的灰度值区间。例如在25℃环境下，灰度值1000对应30℃，灰度值1080对应31℃，实现0.01℃的温度量化精度。​

MSX®技术的融合过程同步进行：可见光相机采集的细节图像经边缘检测算法提取高频特征（如文字边缘、设备轮廓），通过像素配准技术与红外热像对齐，再将高频特征叠加到红外图像的对应位置。这种融合并非简单叠加，而是通过动态权重分配，在热像温度变化剧烈的区域（如热点）降低可见光权重，在温度均匀区域增强细节显示，最终生成兼具热分布信息与空间细节的融合图像。在电气柜检测中，这种技术可清晰显示“断路器C相接线柱温度85℃”的精准位置，避免传统热像“只见热点不见位置”的问题。​

（四）性能验证与稳定性保障​

FLIR E8PRO的性能指标通过多维度测试验证。温度精度测试采用NIST可追溯的黑体炉，在-20℃、0℃、50℃、100℃、250℃五个节点进行比对，示值误差均控制在±2℃以内。热灵敏度测试中，在30℃环境下对标准温差板（温差0.06℃）成像，设备可清晰区分相邻区域的温度差异，符合0.06℃的分辨率指标。​

环境适应性测试涵盖振动、跌落与湿度场景：在10-500Hz正弦振动环境下持续运行2小时，设备测温精度无明显变化；2m跌落至水泥地面后，镜头与屏幕无损坏，功能正常；在90%相对湿度环境中放置48小时，内部电路无凝露现象。这些测试确保FLIR E8PRO能适应工业现场的严苛条件。​


FLIR E8PRO的性能设计与多行业检测需求高度匹配，在电气巡检、机械维护、建筑检测等领域展现出显著的实用价值，成为提升检测效率与准确性的关键工具。​

（一）电气巡检：隐蔽故障的精准定位​

变电站、工厂配电室的电气设备（断路器、电缆接头、变压器）易因接触不良、过载导致局部过热，传统红外点温仪需逐点检测，效率低下且易遗漏。FLIR E8PRO的320×240高分辨率热像可一次性覆盖整个配电柜，0.06℃的灵敏度能发现5℃以下的微小温差，及时预警潜在故障。在某变电站巡检中，运维人员通过FLIR E8PRO发现10kV断路器接线柱温度达78℃（环境温度30℃），结合MSX图像精准定位到螺栓松动位置，经紧固处理后避免了设备烧损事故。其便携性设计使巡检人员可轻松攀爬梯子检测高空电缆，2m抗跌落特性降低了设备意外损坏风险。​

（二）机械维护：设备异常的提前预警​

旋转机械（电机、轴承、泵体）的故障往往伴随温度升高，FLIR E8PRO可非接触式监测设备运行温度，避免停机检测。在某汽车零部件工厂，维护人员使用FLIR E8PRO定期检测电机轴承温度，通过对比历史热像发现某电机轴承温度从45℃升至62℃，结合MSX图像观察到轴承端盖密封不良，及时更换润滑脂后避免了轴承卡死故障。设备的9Hz帧率可捕捉动态发热过程，在泵体cavitation（气蚀）检测中，能通过温度骤降点定位气蚀位置，为维修提供精准依据。​

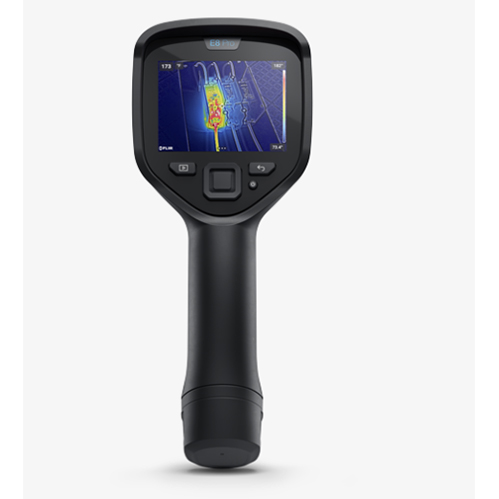

FLIR E8PRO手持式红外热像仪

（三）建筑检测：节能与安全隐患排查​

在建筑节能检测中，FLIR E8PRO可快速扫描墙体、门窗的热分布，识别保温层缺失或空气渗透点。某办公楼节能改造项目中，检测人员使用FLIR E8PRO发现北向墙体存在多处温度异常点（较正常区域低3-5℃），结合MSX图像确认是保温层施工缺陷，针对性修复后使建筑能耗降低15%。在防水检测中，雨后使用设备扫描屋顶，可通过潮湿区域的低温特征定位渗漏点，无需破坏屋面结构。其铁红调色板对低温区间的优化显示，使微小温差更易辨识，提升检测准确性。​

​

FLIR E8PRO手持式红外热像仪以“精准探测+细节呈现+场景适配”为核心设计理念，通过高分辨率微测辐射热计、MSX®融合技术与强化防护构造，构建起专业级红外测温系统。其分层测试原理从红外辐射采集到温度呈现形成闭环控制，有效抵消环境干扰，确保±2℃的测温精度与0.06℃的温差识别能力。从电气柜的隐蔽热点到建筑的保温缺陷，FLIR E8PRO的每一项技术特性都贴合工业检测需求，为用户提供高效、精准的热成像解决方案。在设备运维与安全检测领域，E8PRO凭借扎实的技术设计与场景适配能力，成为工业用户的实用检测工具。​
